DFS3(new)●(DFS3-1000)●(DFS3-1002)●(DFS3-1200)●(DFS3-1500)●(DFS3-2000)●(DFS3-2500)●(DFS3-5000)●(DFS3-5002)●(DFS2,old)●Digital Flow Switch●다이요 디지털 플로우 스위치●파카 디지털 플로우 스위치●디지털 유량 스위●다이요 유량계●(Taiyo)

825,000원

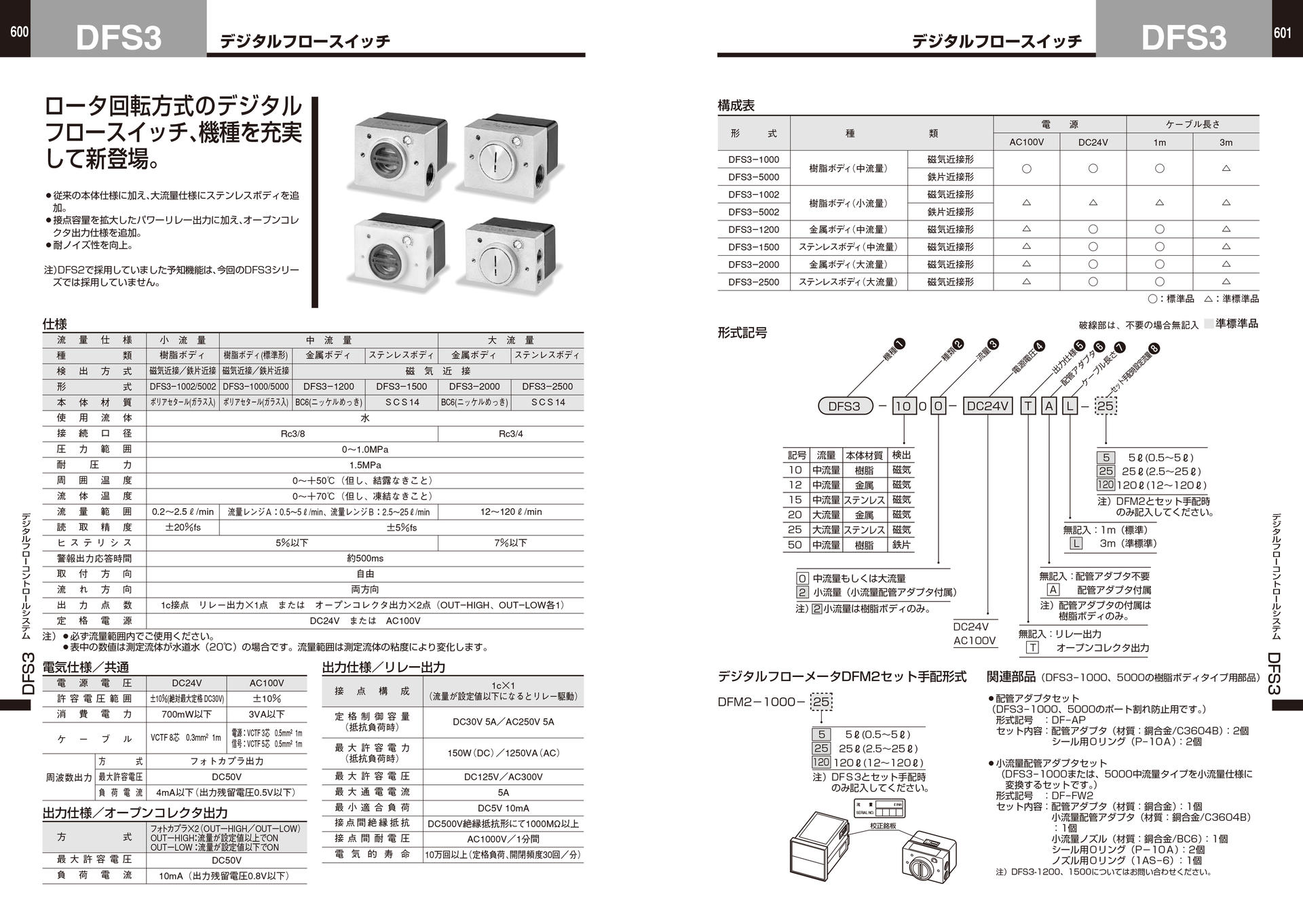

                                              DFS3 카탈로그


●Digital Flow Switch

(flow rate=0.2L~2.5L/min) (Fluid=water)

●DFS3-1002-DC24V-2.5 (Rc3/8 F) (body=Resin) (DME3356)

●DFS3-5002-DC24V-2.5 (Rc3/8 F) (body=SCS14) (DME5489)


●Digital Flow Switch

(flow rate=0.5L~5L/min) (Fluid=water)

●DFS3-1000-DC24V-5 (Rc3/8 F) (body=Resin) (csq1397)

●DFS3-1000-AC110V-5 (Rc3/8 F) (body=Resin) (DME3399)

●DFS3-1200-DC24V-5 (Rc3/8 F) (body=Resin)

●DFS3-5000-DC24V-5 (Rc3/8 F) (body=SCS14)


●Digital Flow Switch

(flow rate=2.5L~25L/min) (Fluid=water)

●DFS3-1000-DC24V-25 (Rc3/8 F) (body=Resin)  (DME3398)

●DFS3-1200-DC24V-25 (Rc3/8 F) (body=Resin)

●DFS3-1500-DC24V-25 (Rc3/8 F) (body=Resin) (DME9532)

●DFS3-5000-DC24V-25 (Rc3/8 F) (body=SCS14) (DME5488)


●Digital Flow Switch

(flow Rate=12~120L/min) (Fluid=water)

●DFS3-2000-DC24V-120 (Rc3/4 F) (body=iron)

●DFS3-2500-DC24V-120 (Rc3/4 F) (body=iron) (csq4353 )

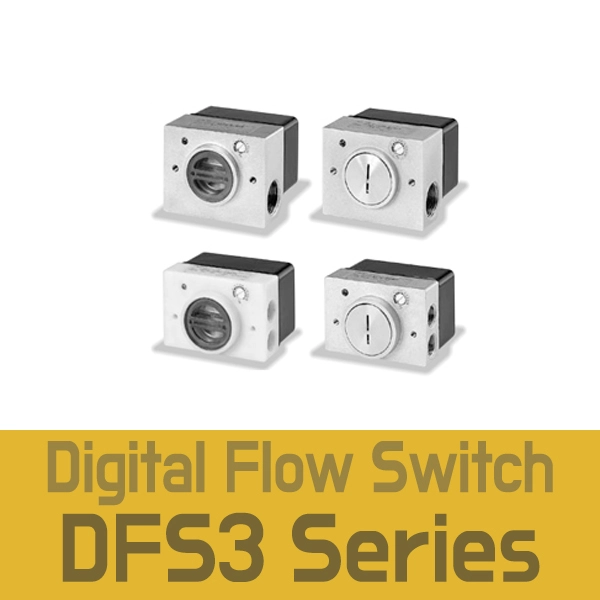

●Digital Flow Switch (DFS3 new modle)

●Digital Flow Switch (DFS2 old modle)

●DFS3-1002 ●DFS3-5002 ●DFS3-1000

●DFS3-5000 ●DFS3-1200 ●DFS3-1500

●DFS3-2000 ●DFS3-2500

●DFS2-1002 ●DFS2-5002 ●DFS2-1000

●DFS2-5000 ●DFS2-1200 ●DFS2-1500

●DFS2-2000 ●DFS2-2500


■일본 TAIYO(타이요 / Parker Taiyo) 사의 디지털 유량 스위치(Digital Flow Switch) DFS3 시리즈 개요 및 구형(DFS2) 대비 주요 사양입니다.

DFS3 시리즈는 공기(Air) 및 불활성 가스의 瞬時 유량(인스턴트 유량)과 적산 유량을 디지털로 감시 및 제어하는 정밀 센서 유닛입니다.

공장 자동화 배관의 에어 누설 감지, 분사 유량 제어, 세척 공정 검사 등에 주로 사용됩니다.

■ 신형(DFS3) vs 구형(DFS2) 주요 차이점

●DFS2 (구형): 아날로그 계측 방식 기반이거나 1단 스위칭 출력 중심, 디스플레이 시인성 및 응답 속도 한계.

●DFS3 (신형): 2색 디지털 LED 디스플레이 적용(현재값/설정값 동시 확인),

NPN/PNP 출력 및 아날로그 출력(4~20mA 또는 1~5V) 지원, 내진동성 및응답성 대폭 개선.

■. DFS3 시리즈 모델별 측정 유량 범위

모델명정격 유량 범위 (L/min)접속 구경 (Port Size)주요 특징 및 용도
DFS3-100010 ~ 100 L/minRc 1/4소유량 에어 분사 및 미세 누실 감지
DFS3-100210 ~ 100 L/minRc 1/4 (내장형/사양 변경 모델)국소 라인 전용 소형 세팅
DFS3-120020 ~ 200 L/minRc 1/4, Rc 3/8소~중형 실린더 및 공압 툴 유량 제어
DFS3-150050 ~ 500 L/minRc 3/8, Rc 1/2메인 배관 분기점 및 중간 유량 측정
DFS3-2000100 ~ 1000 L/minRc 1/2, Rc 3/4대형 공압 라인 및 분사 장치
DFS3-2500200 ~ 2000 L/minRc 3/4, Rc 1메인 공급 배관 실시간 모니터링
DFS3-5000500 ~ 5000 L/minRc 1, Rc 1-1/2라인 전체 적산 유량 및 에어 메인 라인
DFS3-5002500 ~ 5000 L/minRc 1-1/2 (특수 커스텀)대용량 에어 블로 시스템

■. 핵심 사양 및 제어 기능

  • 적용 유체: 건조 공기(Dry Air), 질소(N₂) 등 비부식성 가스

  • 사용 압력 범위: -0.07 ~ 0.7 MPa (최고 내압 1.0 MPa)

  • 전원 전압: DC 12 ~ 24V ±10%

  • 출력 형태: 스위치 출력 2채널(NPN 또는 PNP) + 아날로그 출력(1~5V 또는 4~20mA)

  • 디스플레이: 2색(적/녹) 디지털 디스플레이 (이상 유량 발생 시 색상 전환 설정 가능)

  • 주요 기능:

    • 윈도우 컴퍼레이터 모드: 설정된 하한/상한 범위를 벗어나면 알람 출력

    • 히스테리시스 모드: 챠터링(ON/OFF 반복 동작) 방지 기능

    • 키 록(Key Lock) 기능: 현장 오작동 방지 설정


●TAIYO Digital Flow Switch●PARERK  Digital Flow Switch●PARERK TAIYO Digital Flow Switch

●PARERK TAIYO DFS3 Digital Flow Switch●PARERK TAIYO DFS2 Digital Flow Switch

●다이요 디지털 플로우 스위치●파카 디지털 플로우 스위치●파카 다이요 디지털 유량 스위치

●파카 다아요 다이요 유량계 스위치●파카 다아요 다이요 유량 스위치


■방식: 임펠러/로터 회전 감지 방식 (수분이나 먼지, 이물질이 포함된 유체 환경에서도 내구성 우수)

■출력: 리레이 알람 출력 (1c 접점

■특징: 디지털 디스플레이 탑재로 측정값 확인 및 설정값(Threshold) 조작 용이, 자유로운 취부 방

■디지털 유량 제어: 설정을 벗어나는 유량 변화 발생 시 즉시 알람 출력 전달

■강한 내구성: 수분, 유분 및 분진 미세 입자가 많은 공장 자동화(FA) 및 유압/공압 라인 환경에 최적화

■주요 용도: 용접기/산업용 기계 냉각수 유량 감지, 윤활유 및 공압 유량 릴레이 제어, 오일 유닛 안전 감지



상품

Made in Japan
