(Press Right)●Press Right, Press Quality control system●프레스 라이트, 품질관리 시스템●프레스 라라이트 품질 관리 시스템●(ALFAMATIC)

0원

Press Quality control system 전체 카탈로그

Press Right  카탈로그

품질 관리 시스템  메뉴얼 워드 파일 (한글)

품질 관리 시스템  메뉴얼 PDF 파일(영문)

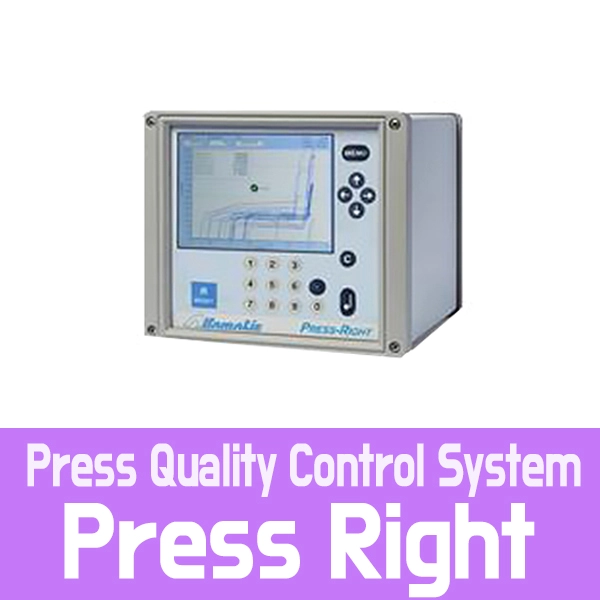

●Press Right- Press Quality control system

●Press-Right (CSQ8977)

(encoder=0~10V)

(Load=2mv/v)

(power=AC110~220V)

(Press controller=RS232)


●Press Right- Press Quality control system

●Press-Right (DME8974)

(Encor=0~10V)(Load=2mv/v) (power=AC110~220V)

(Press controller=RS232 + USB + Enthernet)


●Press Right- Press Quality control system

●Press-Right (DME8975)

(encoder=0~10V) (Load=2mv/v) (power=AC110~220V)

(Press controller=RS232 + USB + Enthernet + multicella)


■이탈리아 ALFAMATIC (알파마틱) 사의 하이엔드 프레스 공정 실시간 모니터링 및 품질 검사 시스템인 PRESS RIGHT (Press Quality Control System)에 대한 상세 기술 설명 및 카탈로그 명칭 정리입니다.

PRESS RIGHT는 알파마틱의 서보 프레스(SA 시리즈) 및 하이드로-뉴매틱 부스터 프레스(OP, PK3, AP, AX 시리즈 등) 가압 공정에 적용되어, 가압 시 발생하는 하중(Force)과 위치/변위(Displacement) 데이터를 실시간으로 정밀 측정·분석하는 품질 평가 및 모니터링 컨트롤러입니다.

■PRESS RIGHT 시스템 핵심 기능 및 특징

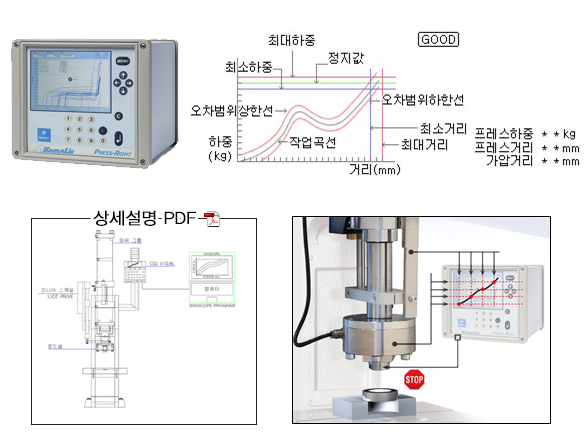

  • 하중-변위(Force vs Displacement) 실시간 곡선 분석: 가압 시작부터 완료 시점까지의 하중-위치 변동 프로파일을 고속 샘플링하여 실시간 그래프로 표시하고 분석합니다.

  • 다중 평가 윈도우(Evaluation Windows) 및 엔벨로프(Envelope) 검사:

    • 진입 하중, 설정 위치에서의 하중, 최종 터치다운 하중, 기울기(Slope) 변화 등 여러 개의 평가 영역을 설정합니다.

    • 부품 미장착, 공차 오차, 부시 삐뚤어짐, 이물질 끼임, 미세 균열(Crack) 발생 시 즉시 감지하여 OK / NG 신호를 출력합니다.

  • 완벽한 품질 이력 관리 (Traceability & MES 연동):

    • 가압 데이터 및 OK/NG 판정 결과를 내장 메모리에 자동 저장합니다.

    • Ethernet, Profinet, RS-485 통신 인터페이스를 통해 공장 상위 통신망(MES, PLC) 및 바코드 스캐너와 연동되어 생산 제품의 전수 이력 관리를 보장합니다.

  • 멀티 레시피(Multi-Recipe) 관리:

    • 다양한 생산 품종별 가압 조건을 개별 레시피로 저장하여, 품종 변경(Changeover) 시 해당 설정을 즉시 불러와 적용할 수 있습니다.

■주요 명칭 및 키워드 카탈로그

  • Press Right / Press Right, Press Quality control system: 알파마틱 프레스 라인업에 최적화된 독자적인 실시간 하중-변위 모니터링 및 품질 판정 브랜드입니다.

  • 프레스 라이트, 품질관리 시스템 / 프레스 라이트 품질 관리 시스템: 단순 가압 장비에 품질 보증 기능을 결합하여, 가압 공정과 인라인 전수 검사를 동시 수행하도록 만들어 주는 컨트롤 시스템입니다.

  • PRESS RIGHT Quality Management: 생산 라인의 불량품 유출을 완벽히 차단하고, 수집된 가압 데이터를 바탕으로 설비 예방 보전 및 공정 최적화를 가능하게 하는 스마트 팩토리 필수 장치입니다.

■도입 시 주요 장점

  1. 불량 유출 제로화 (100% In-Line 전수 검사): 가압 직후 불량 부품을 즉시 선별하여 후공정 투입을 차단하므로, 재작업 비용 및 품질 클레임을 획기적으로 방지합니다.

  2. 공정 데이터 분석 및 예방 보전: 압입 곡선 변화 추이를 지속 관찰하여 금형 마모, 가공물 강도 변동, 실린더 상태 이상 등을 사전에 감지할 수 있습니다.

  3. 유연한 설비 확장성: 전동 서보 프레스는 물론 기존 공압/하이드로-뉴매틱 유압 프레스에도 센서(로드셀, 변위센서) 추가를 통해 용이하게 구축 가능합니다.

■ 주요 적용 분야

  • 자동차 정밀 부품: 서스펜션 부시 압입, 엔진/변속기 핀 및 베어링 조립, 조향 장치 코킹

  • 2차 전지 및 배터리 공정: 배터리 모듈/셀 가압 조립, 정밀 단자 코킹 및 성형

  • 전기/전자 부품: 정밀 커넥터 Press-fit 공정, 소형 릴레이/스위치 압입 및 케이스 코킹 라인


●ALFATIC Press Right- Press Quality control system

●ALFATIC Press Right Press Quality control system●ALFATIC Press Press Quality control system

●알파마틱 프레스 라이트 품질관리 시스템●알파마틱 프레스 품질 관리 시스템
