ABX5●ABX10●ABX20●ABX30●Air Best Vacuum Pump●에어베스트 바큠 펌프●에어 베스트 진공 펌프●Air Best 버큠 펌프●에어 베스트 진공 이젝터●에어베스트 진공 발생기●(-93kPa)●(185L/min)●(Air Best)(AIRBEST)

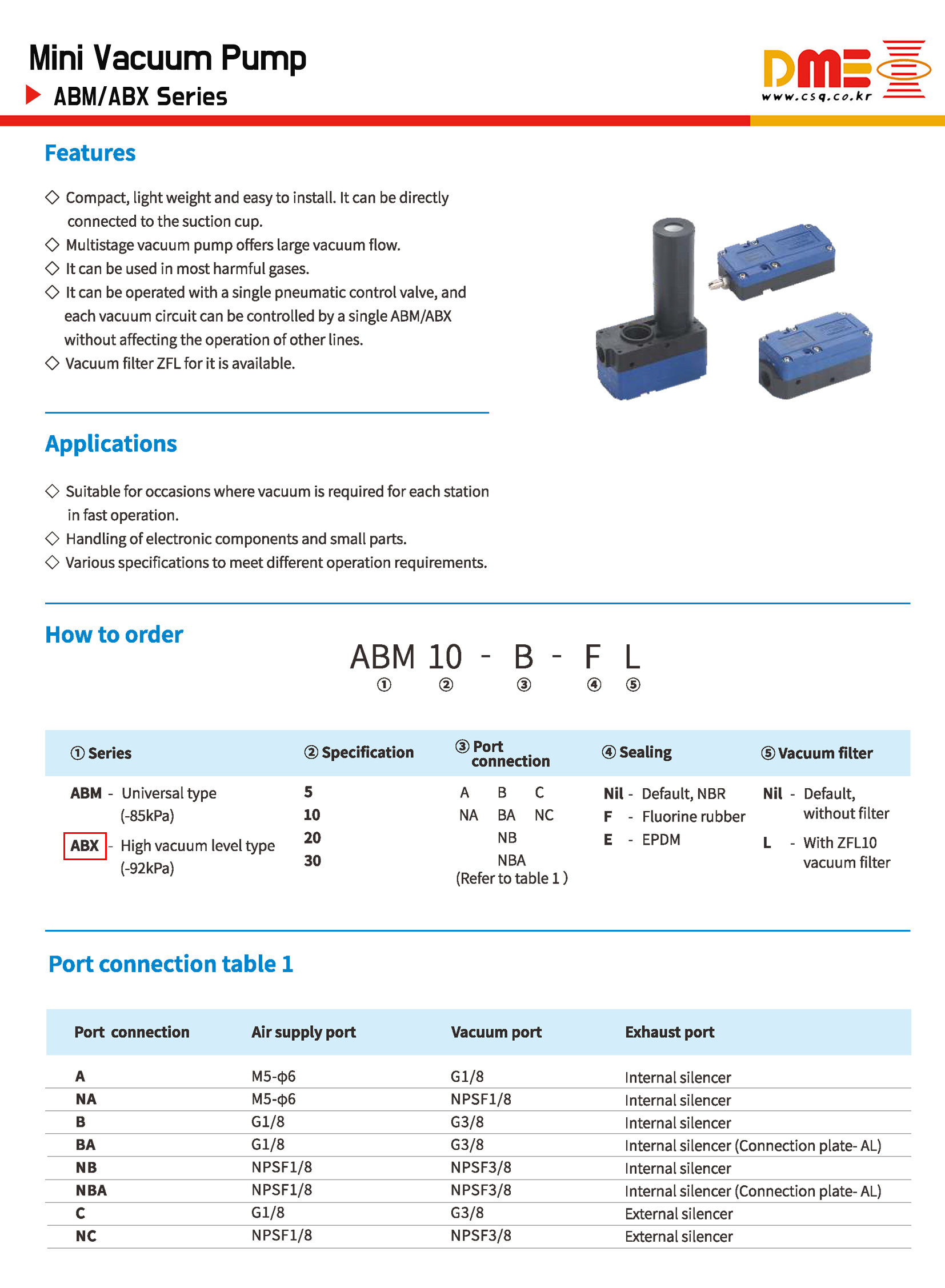

ABX 카탈로그 Airbest Catalog-A B part Airbest Catalog-C part Airbest Catalog- D part Airbest Catalog-E F G part
●Vacuum Pump (material=AL) (seal=NBR)
(air supply=G1/8 F) (vacuum=G3/8 F)
●ABX5-B-Nil-Nil (at 6bar=-92kpa)
(vacuum flow=32L/min) (csq1775)
(air consumption=22L/min) (0.05kw)
●ABX10-B-Nil-Nil (at 6bar=-92kpa)
(vacuum flow=63L/min) (csq1776)
(air consumption=40L/min) (0.10kw)
●ABX20-B-Nil-Nil (at 6bar=-92kpa)
(vacuum flow=125L/min) (csq1777)
(air consumption=89L/min) (0.20kw) (internal silencer)
●ABX20-C-Nil-Nil (at 6bar=-92kpa)
(vacuum flow=125L/min) (csq1995)

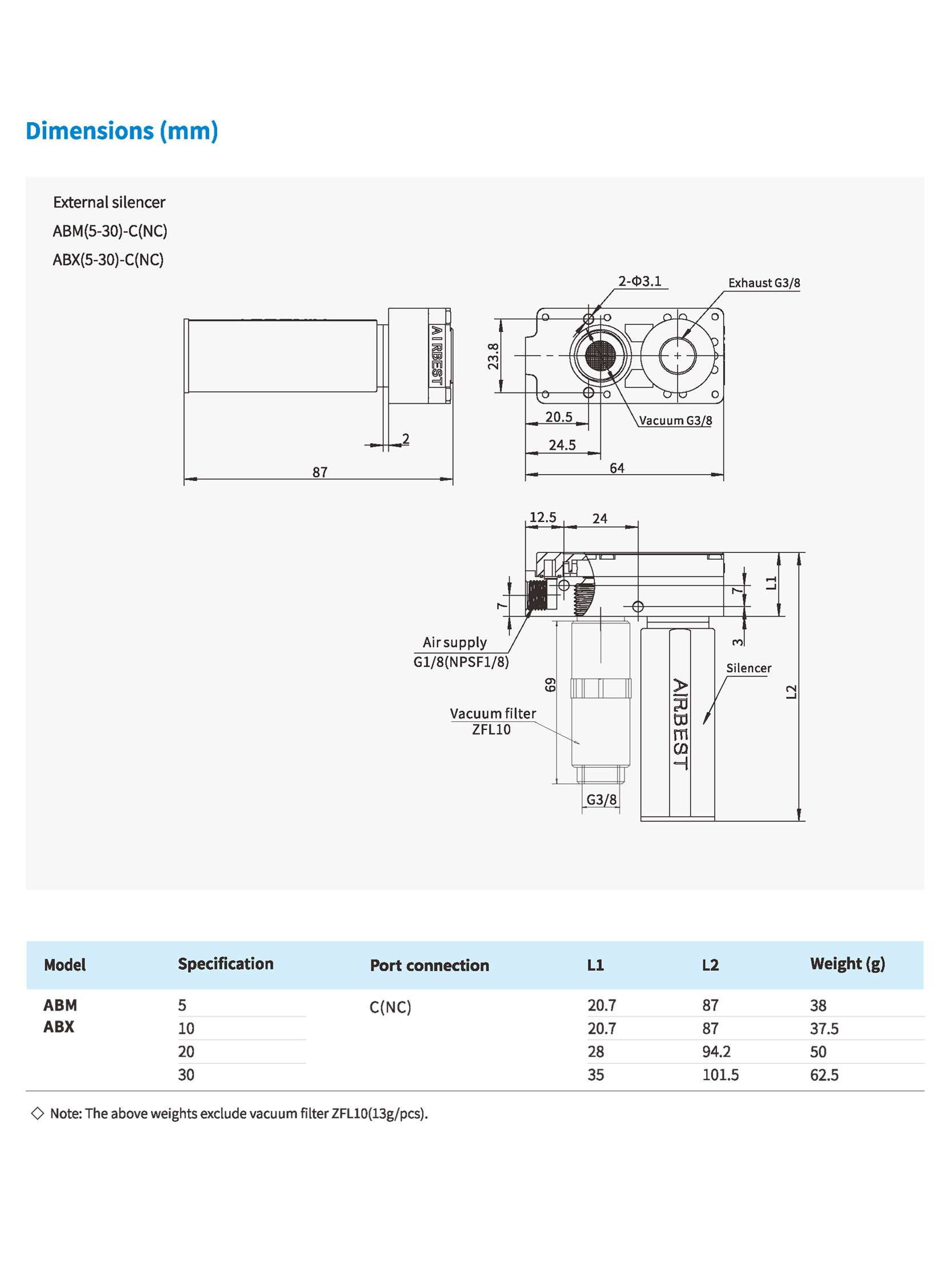

(air consumption=89/min) (0.20kw) (with Extemai silencer)
●ABX30-B-Nil-Nil (at 6bar=-92kpa)
(vacuum flow=185L/min) (csq1778)
(air consumption=137L/min) (0.30kw)

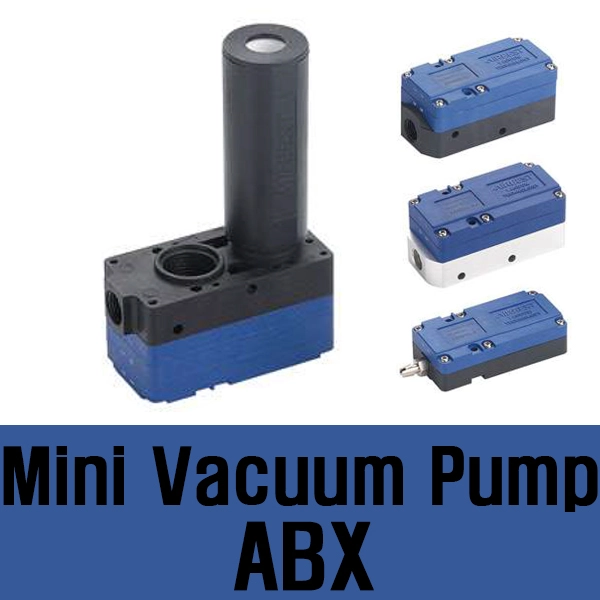

■에어베스트(Air Best)의 ABX 시리즈(ABX5, ABX10, ABX20, ABX30)는 초소형·초경량 블록 구조에 다단 벤츄리 기술을 집약하여 -93 kPa의 고진공과 최대 185 L/min의 대흡입 유량을 제공하는 고성능 소형 에어 진공 이젝터입니다.
소형 로봇 암의 앤드 이펙터(EOAT)나 협소한 장비 내부에 직접 탑재하기에 최적화되어 있어, 배관 길이를 극단적으로 단축하고 응답 속도를 극대화할 수 있습니다.
■주요 스펙 요약
| 항목 | 상세 사양 |
| 최고 도달 진공도 | -93 kPa (-697.5 mmHg / 고진공 사양) |
| 최대 흡입 유량 | 모델(노즐 스펙)에 따라 최대 185 L/min |
| 구동 방식 | 초소형 다단 벤츄리 노즐 방식 (Multi-Stage Venturi) |
| 표준 공급 압력 | 4.0 ~ 6.0 bar (0.4 ~ 0.6 MPa) |
| 적용 유체 | 청정 압축 공기 (Clean Compressed Air) |
■ABX 시리즈의 핵심 특징
초소형·초경량 모듈 설계: 매우 작고 가벼워 로봇 암 패드 홀더 직결 배치나 다축 피커 툴링에 부담 없이 장착할 수 있습니다.
고효율 다단 벤츄리 구조: 에어 소비량은 최소화하면서도 -93 kPa의 깊은 진공도와 뛰어난 흡입 유량(최대 185 L/min)을 형성합니다.
빠른 응답 속도: 워크피스에 인접하게 설치할 수 있어 진공 형성 및 파괴 시 체적 지연(Volume Delay)을 크게 줄여 고속 픽앤플레이스 공정을 구현합니다.
■주요 적용 분야
고속 자동화 픽앤플레이스 (Pick & Place): 소형 전자부품, PCB, 반도체 자재 고속 반송
로봇 암 앤드 이펙터 (EOAT Direct Mounting): 공간이 협소한 로봇 툴링 메커니즘 내 직접 통합
필름 및 소형 포장재 흡착: 포장 기계 내 비닐, 카톤 용지, 소형 팩 고속 핸들링
원산지 Made in China
무게 1kg
