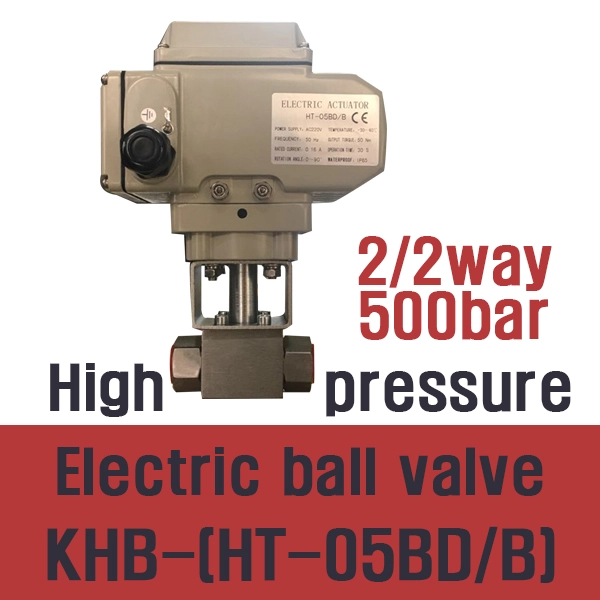

KHB-(HT-05BD/B)●2/2way High pressure Electric ball valve●고압 일렉트릭 볼 밸브●고압 전동 볼 밸브●고압 전기 볼 밸브●High pressure Electric ball valve●고압 일렉트릭 볼밸브●전동고압볼밸브●전동고압밸브●유량계●(G1/2 F~G2 F)●(315bar,500bar)●(RFS)

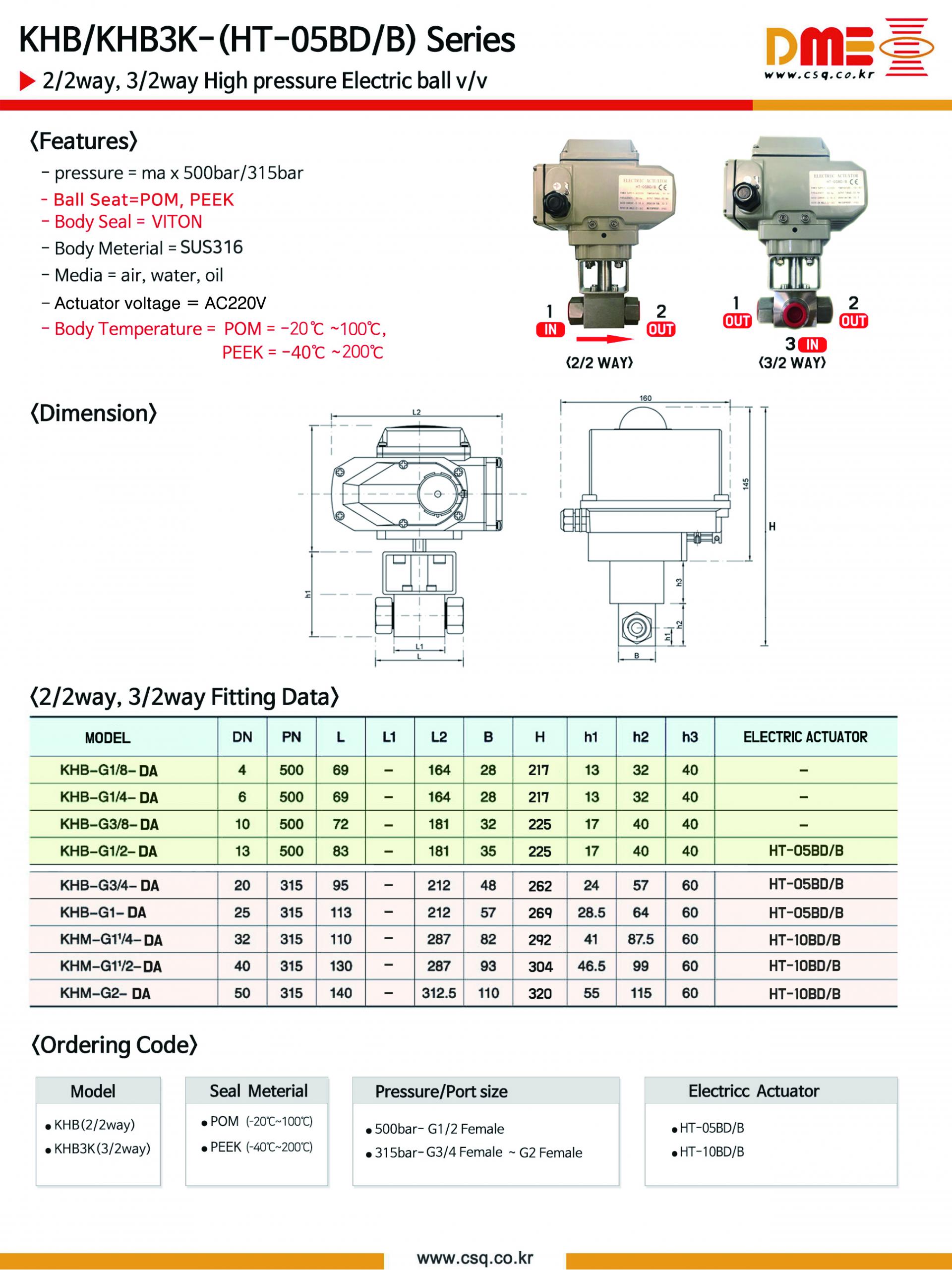

KHB-(HT-05BD/B) 카탈로그 KHB-(HT-05BD/B) 회로도
●(2way, POM) High pressure Electric ball valve (HT-03BD/BD)
(pressure=500bar, 315bar) (Media=air, water, oil)
(ball Seat=POM) (Body Meterial=SUS316)
(HT-05BD / B=90º Operational Time=30S)
(Electric Actuator temperature=-30~60ºC)
(Body temperature, POM=-20ºC~100ºC)
●KHB-POM-(500bar, 50Nm, 30sec)-(G1/2 F)-(HT-05BD/B)-AC220V (csq2694)
●KHB-POM-(315bar, 50Nm, 30sec)-(G3/4 F)-(HT-05BD/B)-AC220V (csq2763)
●KHB-POM-(315bar, 50Nm, 30sec)-(G1 F)-(HT-05BD/B)-AC220V (csq2764)
●KHB-POM-(315bar, 50Nm, 30sec)-(G11/4 F)-(HT-10BD/B)-AC220V
●KHB-POM-(315bar, 50Nm, 30sec)-(G11/2 F)-(HT-10BD/B)-AC220V
●KHB-POM-(315bar, 50Nm, 30sec)-(G2 F)-(HT-10BD/B)-AC220V
●(2way, PEEK) High pressure Electric ball valve (HT-03BD/BD)
(pressure=500bar, 315bar) (Media=air, water, oil)
(ball Seat=PEEK) (Body Meterial=SUS316)
(HT-05BD / B=90º Operational Time=30S)
(Electric Actuator temperature=-30~60ºC)
(Body temperature / PEEK=-40ºC~200ºC)
●KHB-PEEK-(500bar, 50Nm, 30sec)-(G1/2 F)-(HT-05BD/B)-AC220V
●KHB-PEEK-(315bar, 50Nm, 30sec)-(G3/4 F)-(HT-05BD/B)-AC220V
●KHB-PEEK-(315bar, 50Nm, 30sec)-(G1 F)-(HT-05BD/B)-AC220V
●KHB-PEEK-(315bar, 50Nm, 30sec)-(G11/4 F)-(HT-10BD/B)-AC220V
●KHB-PEEK-(315bar, 50Nm, 30sec)-(G11/2 F)-(HT-10BD/B)-AC220V
●KHB-PEEK-(315bar, 50Nm, 30sec)-(G2 F)-(HT-10BD/B)-AC220V
●(2way, PEEK) High pressure only ball valve (with holder)
(Media=air, water, oil) (temp=-20~200c)
●KHBK-PEEK-(315bar)-(SUS316)-(with holder) (G1/4 F) (csq4902)
●KHBK-PEEK-(500bar)-(SUS316)-(with holder) (G3/8 F) (csq4895)
●KHBK-PEEK-(500bar)-(SUS316)-(with holder) (G1/2 F) (csq4896)
● KHBK-PEEK-(315bar)-(SUS316)-(with holder) (G3/4 F) (csq4897)
●KHBK-PEEK-(315bar)-(SUS316)-(with holder) (G1 F) (csq4898)
●KHBK-PEEK-(315bar)-(SUS316)-(with holder) (G11/4 F) (csq4899)
●KHBK-PEEK-(315bar)-(SUS316)-(with holder) (G11/2 F) (csq4900)
●KHBK-PEEK-(315bar)-(SUS316)-(with holder) (G2 F) (csq4901)

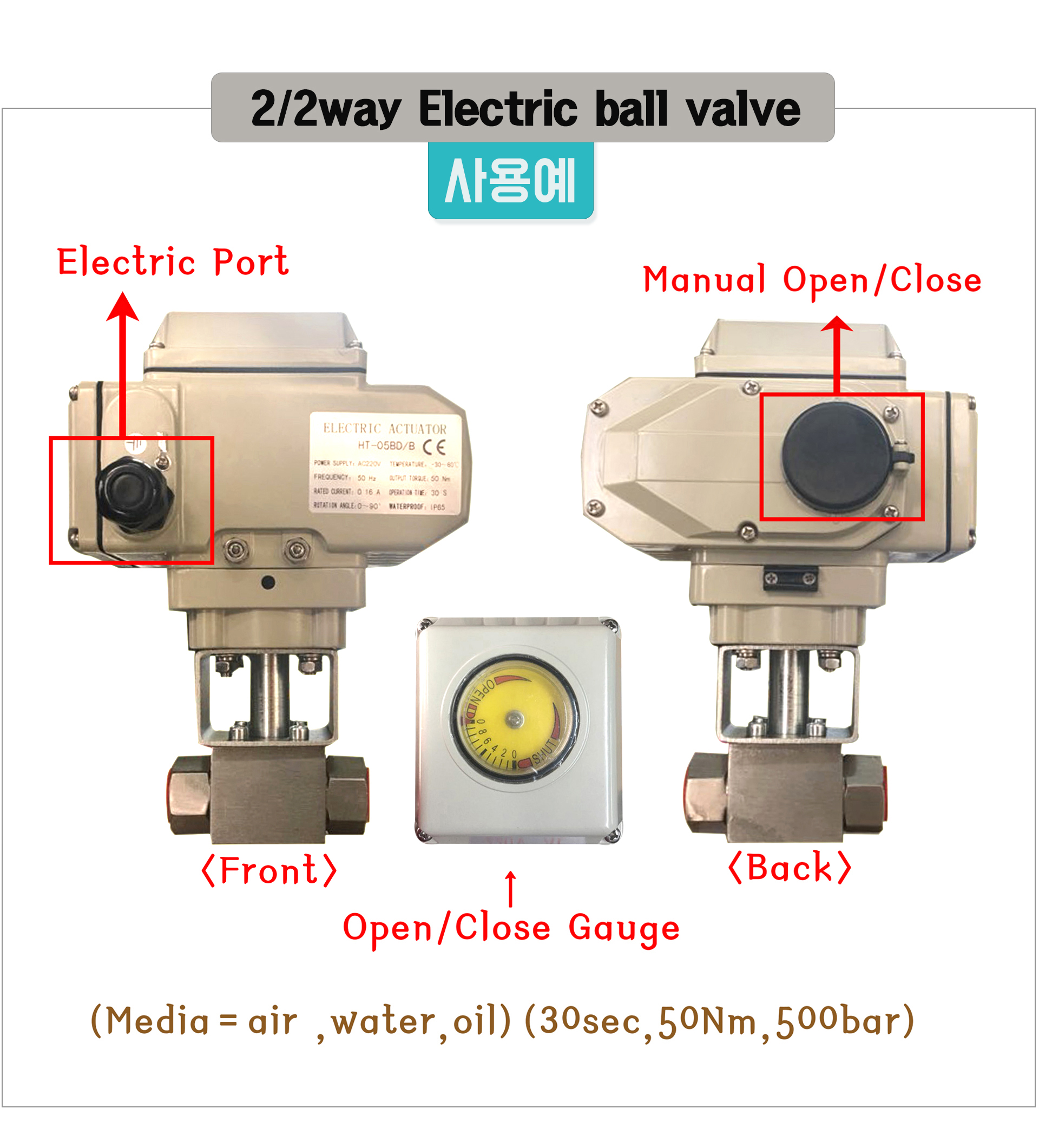

■RFS KHB-(HT-05BD/B) 시리즈 2/2-Way 중·대형 고압 전동 볼 밸브 (High Pressure Electric Ball Valve)는 최고 315 bar ~ 500 bar의 초고압 환경에서 전기 신호(DC12V/24V, AC110V/220V 등)를 받아 배관 유로를 자동으로 개폐(On/Off)하는 대유량 차단용 고압 전동 볼 밸브입니다.
앞서 보신 HT-03BD/B 계열(G 1/8" ~ G 3/8", 정밀 소형)보다 크게 확장된 G 1/2" ~ G 2" 규격을 지원하며, HT-05BD/B 패널 마운트 홀더와 강력한 고토크 전동 액추에이터가 결합되어 대유량 고압 제어반 및 메인 유압 배관에 최적화되어 있습니다.
■주요 사양 및 성능 특성
최대 500 bar 중·대형 배관 전동 제어 (Max 315 bar / 500 bar)
315 bar ~ 500 bar (31.5 ~ 50.0 MPa): 대유량 고압 유압 파워팩, 산업용 대형 수압 시험기, 메인 가스 배관 등 대형 배관 라인의 고압 유체를 전기 신호로 안전하게 자동 차단합니다.
고강도 블록 타입 SUS/탄소강 바디와 고하중 전용 시트를 적용하여 초고압 작동 시에도 시트 변형이나 내부 누설이 없습니다.
HT-05BD/B 중·대형 전용 패널 마운트 홀더
대형 밸브와 고토크 액추에이터의 무게를 견딜 수 있는 HT-05BD/B 패널 마운팅 홀더/브라켓 구조가 내장되어 있어 제어반 패널, 프레임, 테스트 벤치에 흔들림 없이 볼트로 고정 설치할 수 있습니다.
중·대형 배관 포트 규격 (G 1/2" F ~ G 2" F)
G 1/2" (DN15)부터 G 2" (DN50) 암나사(Female) 포트 라인업을 제공하여 소형 배관을 지나 대유량 메인 분배 배관까지 직접 연결할 수 있습니다.
유량계 & PLC 제어반 자동화 연동
대유량 유량계(Flow Meter), 압력 센서, PLC 제어반의 전기 신호와 연동하여 설정 유량/압력 도달 시 밸브를 자동으로 차단하거나 개방하는 중앙 집중 제어 시스템을 구현할 수 있습니다.
■HT-03BD/B vs HT-05BD/B 비교 (전동 way방 기준)
| 구분 | KHB-(HT-03BD/B) | KHB-(HT-05BD/B) |
| 적용 포트 크기 | G 1/8" F ~ G 3/8" F (DN6~DN10, 소형) | G 1/2" F ~ G 2" F (DN15~DN50, 중·대형) |
| 마운팅 홀더 | HT-03BD/B (소형 프레임 용) | HT-05BD/B (고하중 대형 프레임 용) |
| 사용 압력 | 500 bar | 315 bar / 500 bar |
| 주요 적용처 | 정밀 고압 센서 배관, 소형 유량계 연동 | 메인 유압 파워팩, 대유량 유량계 및 메인 배관 |
■주요 적용 분야
대유량 고압 유량계 연동 제어반: 메인 유체 배관의 정량 제어 및 고압 정지 시스템
산업용 대형 유압 파워팩 & 중장비 테스트 벤치: 메인 유압 라인 전기식 자동 개폐
대형 내압/수압 자동 검사 장비: 초고압 대유량 가압 및 비상 자동 차단 라인
석유화학 플랜트 & 발전 설비: 고압 유체 메인 배관의 원격 전기 자동화 제어반
원산지 Made in China
무게 1kg
