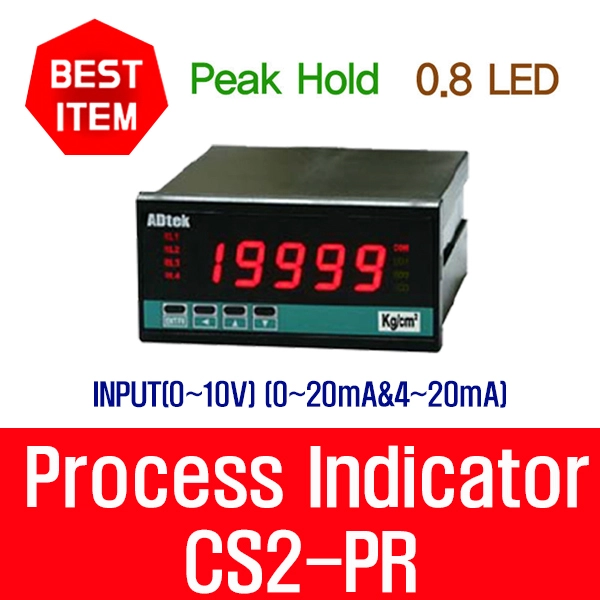

CS2-PR●CS2-PR-AV-R2●(CS2PR)●ADTek Process Indicator●ADTek 압력센서 디지털 인디게이터●ADTek 디지털 압력 인디게이터●ADTek 프로세스 인디게이터●ADTek 압력센서 인디게이터●ADTek Digital Indicator●(W=96mm, H=48mm, D=120mm)●(ADTek)
●(CS2-PR) Process Indicator (Power supply=AC115/230V)
●Dimensions=W=96mm, H=48mm, D=120mm
●CS2-PR-AV-R2-N-N-A (DME1000)
(input=0~10V, 0~20mA, all in one) (output=2Relay) (Excitation=DC24V)
●CS2-PR-AV-R4-N-N-A (DME1005)
(input=0~10V, 0~20mA, all in one) (output=4Relay) (Excitation=DC24V)
●CS2-PR-AV-R2-I-N-A (DME1002)
(input=0~10V , 0~20mA, all in one) (output=2Relay, 4(0)~20mA) (Excitation=DC24V)
●CS2-PR-AV-R2-N-8-A (DME1003)
(input=0~10V, 0~20mA, all in one) (output=2Relay,RS485) (Excitation=DC24V)
●CS2-PR-AV-R2-I-8-A (DME1004)
(input=0~10V, 0~20mA, all in one) (output=2Relay, 4(0)~20mA, RS485) (Excitation=DC24V)
●CS2-PR-AV-R2-V-N-A (DME1001)
(input=0~10V, 0~20mA, all in one) (output=2Relay, 0(1)~5V, 0~10V) (Excitation=DC24V)
●CS2-PR-AV-R2-V-8-A (DME9291)
(input=0~10V, 0~20mA, all in one) (output=2Relay, 0~10V, RS485) (Excitation=DC24V)
●(CS2-PR) Process Indicator (Power supply=AC115/230V)
●Dimensions=96mm(W)*48mm(H)*120mm(D)
●CS2-PR-AV-R4-I-N-A
(input=0~10V, 0~20mA, all in one) (output=4Relay, 4(0)~20mA) (Excitation=DC24V)
●CS2-PR-AV-R4-I-8-A
(input=0~10V, 0~20mA, all in one) (output=4Relay , 4(0)~20mA, RS485) (Excitation=DC24V)
●CS2-PR-AV-R4-V-8-A
(input=0~10V,0~20mA, all in one) (output=4Relay, 0~10V, RS485) (Excitation=DC24V)
●(CS2-PR) Process Indicator (Power supply=DC20~25V)
●Dimensions=96mm(W)*48mm(H)*120mm(D)
●CS2-PR-AV-R4-N-N-D25 (csq5332)
(input=0~10V,0~20mA, all in one) (output=4Relay)
■ADTek의 CS2-PR 시리즈는 압력센서, 유량계, 온도 전송기, 수위계 등에서 출력되는 표준 DC 아날로그 신호(4-20mA, 1-5V, 0-10V 등)를 입력받아 현재 프로세스 값을 정확하게 디지털 수치로 표시 및 제어하는 고경도 프로세스 인디케이터(Process Indicator)입니다.
■주요 사양 및 특징
| 항목 | 사양 및 내용 |
| 제품 모델 | CS2-PR 시리즈 (예: CS2-PR-AV-R2 등) |
| 외형 규격 (Size) | W 96mm × H 48mm × D 120mm (표준 DIN 1/8 Size) |
| 패널 타공 치수 | 92mm(W) × 45mm(H) |
| 입력 신호 | DC 전류 (4-20mA, 0-20mA) / DC 전압 (1-5V, 0-10V, 0-5V 등) |
| 센서 전원 공급 (Excitation) | 내장 24V DC / 10V DC 전원 (2선식 압력 트랜스미터 등에 직접 전원 공급 가능) |
| 디스플레이 | 고배율 5자리 LED 디스플레이 (표시 범위: -19999 ~ 99999) |
| 주요 기능 | • 스케일링 기능 (Scaling): 입력 전류/전압을 원하는 단위(bar, kg/cm², psi, % 등)로 자유롭게 변환 • 루프 전원 지원: 2선식 압력센서 연결용 DC 24V 내장 전원 • 제어 & 옵션: 경보 Relay 출력, 아날로그 전송 출력(4-20mA), RS-485 통신 |
■모델 코드 해독 (CS2-PR-AV-R2 기준)
CS2-PR: CS2 Process Indicator 시리즈
AV: 입력 범위 (DC Voltage / Current 종합 입력 타입)
R2: 출력 사양 (2-Relay 경보 접점 출력)
원산지 Made in Taiwan
무게 1kg
