PA-68(SRPS-15)●(PA68)(SRPS15)●Mechanical Drainer)Auto drain Trap●오토 드레인 트랩●디스크식 수분 배출 트랩 자동 배출기●응축수 배출 오토드레인●(2.9~9.8bar)●(DME)

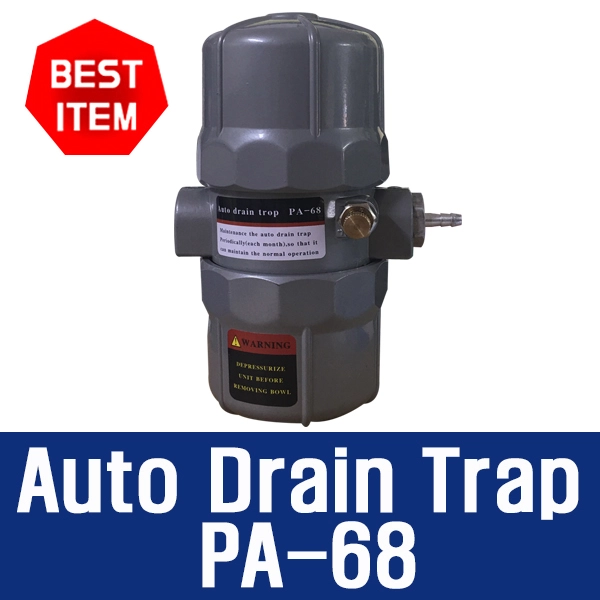

●(Mechanical Drainer) Auto drain Trap
●PA-68 (connection G1/2 F) (csq3278)
(pressure=2.9~9.8bar) (max emission=300L/h) (body=AL)
■PA-68 (또는 SRPS-15) 규격의 기계식 자동 드레인 트랩(Mechanical Auto Drain Trap / 디스크식 수분 배출기)은 공압 라인, 에어 탱크, 에어 드라이어, 필터 하우징 하부 등에 설치되어 에어 압축 과정에서 생성되는 응축수(드레인)와 이물질을 전원 없이 자동으로 배출하는 장치입니다.
1. 주요 사양 및 작동 메커니즘
작동 방식: 기계식 Float/Disk 구조 (별도의 전기 배선이나 센서가 필요 없음)
사용 압력 범위: 2.9 bar ~ 9.8 bar
내부 메커니즘:
하우징 내부에 응축수(수분 및 오일)가 차오르면 플로트(부유체)가 상승합니다.
레버 또는 디스크 밸브 구조가 연동되어 배출 구멍(Drain Port)을 엽니다.
에어 라인 내부의 공기압력을 이용해 응축수를 외부로 순식간에 강제 배출한 뒤, 수위가 낮아지면 다시 밀폐됩니다.
■핵심 특징 및 장점
무전원(No-Power) 작동: 전원 공사가 필요 없어 방폭 구역이나 전기 배선이 어려운 위험 장소에도 안전하게 설치 가능합니다.
압력 유지 배출: 응축수만 신속하게 배출하고 압축 공기(Air)의 불필요한 누출을 최소화합니다.
수동 배출 버튼/레버 지원: 내부 점검 및 잔여 응축수 수동 퇴출을 위한 수동(Manual) 드레인 기능이 내장되어 있습니다.
디스크식 고내구성 구조: 미세 가공된 내식성 디스크 및 스텐 내장재 적용으로 작동 신뢰성이 높습니다.
■주요 적용
에어 리시버 탱크(Air Receiver Tank) 하부: 최하단에 고이는 대량의 응축수 자동 배출.
에어 드라이어 & 메인 라인 필터: 에어 청정도 유지 및 에어 공구/실린더의 수분 유입 방지.
공압 배관 쿨렉터(Leg): 구배가 진 배관 하단 수분 차단 지점.
■AD-5 (PB-68) (ORION type) (콤프레사전용오토트랩)
●콤프레샤, 에어 드라이어, 냉동기, 공기 압축기, 리시버탱크,압축공기 등의 발생하는 응축수를 자동으로 배출하는 장치이며모든 응축수 발생 지점에 부착 설치 가능하다.
●기계식 장치에 의해 오토매틱으로 동작하며 연속적으로 응축수를 배출하고동작 인터벌 타임 조절이 가능하다.
●작동 인터벌 타임은 공장 출하시(25~30회/30초)로설정되어 있다.
원산지 Made in China
무게 1kg
