SMFUF●Wall mounted ultrasonic Flow Meter●플로우 메타●울트라소닉 초음파 유량계●웰 마운티드 울트라소닉 플로우 미터●웰 마운티드 울트라소닉 유량측정 ●(DN15mm~DN6,000mm 배관파이프)●(정확도=1%) (선형성=0.5%) (반복성=0.2%)●(Better than 1%)●(DME)

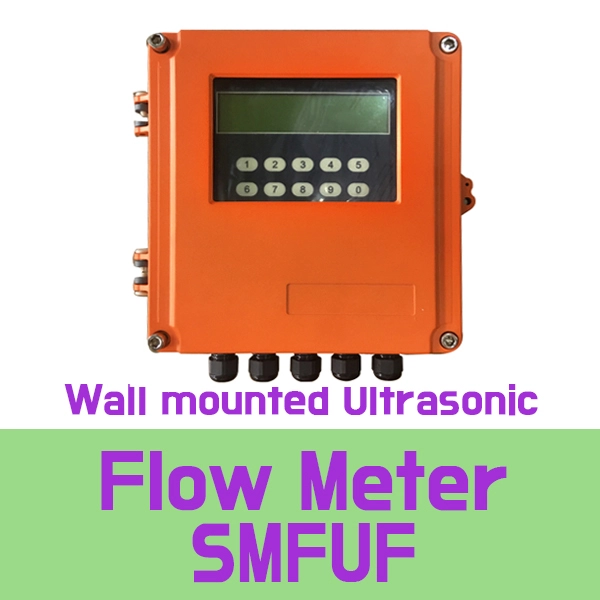

●(SMFUF, S sensor=3A) Wall mounted ultrasonic Flow Meter
●media=물, 바다 물, 등유, 휘발유, 연료 유, 원유, 프로판, 부탄 등
●accuracy=Better than 1% ●temp=30~160Cº
●IP65 IEC60529 ●voltage=AC220V ●Displey=2*20 cheracter LED
●SMFUF-(with Clemped S sensor, DIN15~DIN100)
(with Clemped S sensor, DIN50~DIN700)
(with Clemped S sensor, DIN300~DIN6000) ( csq3306)
●(SMFUF, S sensor=1EA) Wall mounted ultrasonic Flow Meter
●media=물, 바다 물, 등유, 휘발유, 연료 유, 원유, 프로판, 부탄 등
●accuracy=Better than 1% ●temp=30~160Cº
●IP65 IEC60529 ●voltage=AC220V ●Displey=2*20 cheracter LED
●SMFUF-(with Clemped S sensor, DIN15~DIN100) (csq3307)
●(SMFUF, S sensor=1EA) Wall mounted ultrasonic Flow Meter
●media=물, 바다 물, 등유, 휘발유, 연료 유, 원유, 프로판, 부탄 등
●accuracy=Better than 1% ●temp=30~160Cº
●IP65 IEC60529 ●voltage=AC220V ●Displey=2*20 cheracter LED
●SMFUF-(with Clemped S sensor, DIN50~DIN700) (csq3308)
●(SMFUF, S sensor=1EA) Wall mounted ultrasonic Flow Meter
●media=물, 바다 물, 등유, 휘발유, 연료 유, 원유, 프로판, 부탄 등
●accuracy=Better than 1% ●temp=30~160Cº
●IP65 IEC60529 ●voltage=AC220V ●Displey=2*20 cheracter LED
●SMFUF-(with Clemped S sensor, DIN300~DIN6000) (csq3309)
●USF-100 ●Dynameters (DF13) ●UFP-20 ●UFP-10 ●KAIDA (TUF-2000S)
●DAWIN (HL-FSC-3000H) ●HFT-7240 ●KAIRDA (TUF-2000H)
■벽걸이형 초음파 유량계(Wall Mounted Ultrasonic Flow Meter, SMFUF / SMHUF 시리즈) 제품 제원, 적용 모델 및 측정 대상 액체 사양 데이터 정리입니다.

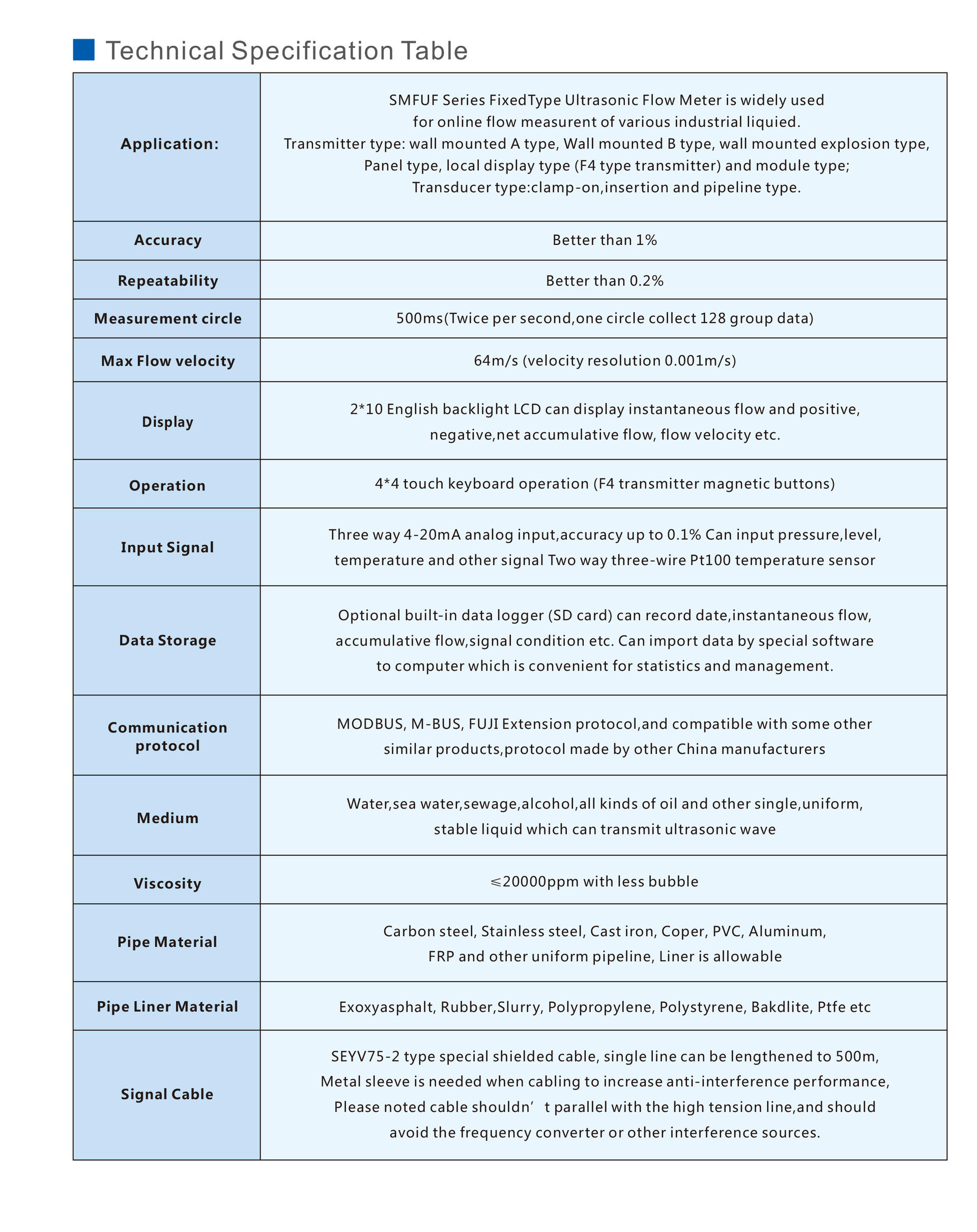

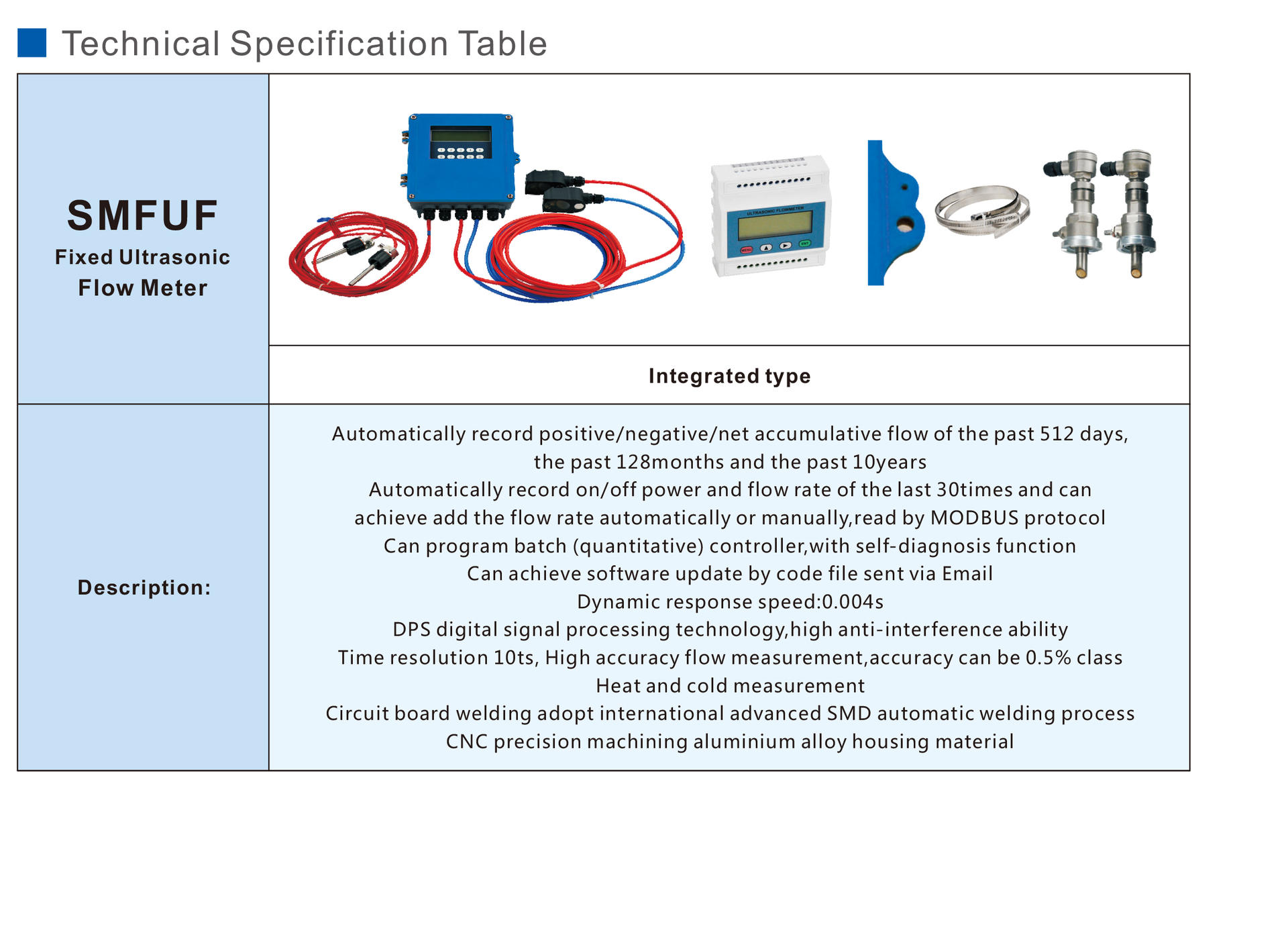

■기본 공통 사양 (General Specifications)
| 항목 (Item) | 상세 제원 (Details) |
| 제품 형태 | 벽걸이형 초음파 유량계 (Wall Mounted Ultrasonic Flow Meter) |
| 정확도 (Accuracy) | 1% 이하 (Better than 1%) |
| 선형성 (Linearity) | ± 0.5% |
| 반복성 (Repeatability) | 0.2% |
| 사용 온도 범위 | -30℃ ~ 160℃ |
| 보호 등급 | IP65 (IEC60529 방수·방진 규격) |
| 공급 전압 | AC 220V |
| 디스플레이 | 2 * 20 Character LED / LCD Display |
| 디스플레이 표시 항목 | 유체 속도, 동작 상태, 순간 유량, 적산 유량(생산량) 등 |
| 센서 타입 | 외부 부착형 (Clamped S Sensor / Transducer) |
| 적용 배관 규격 | DN15mm ~ DN6,000mm (센서 및 사양별 대응) |

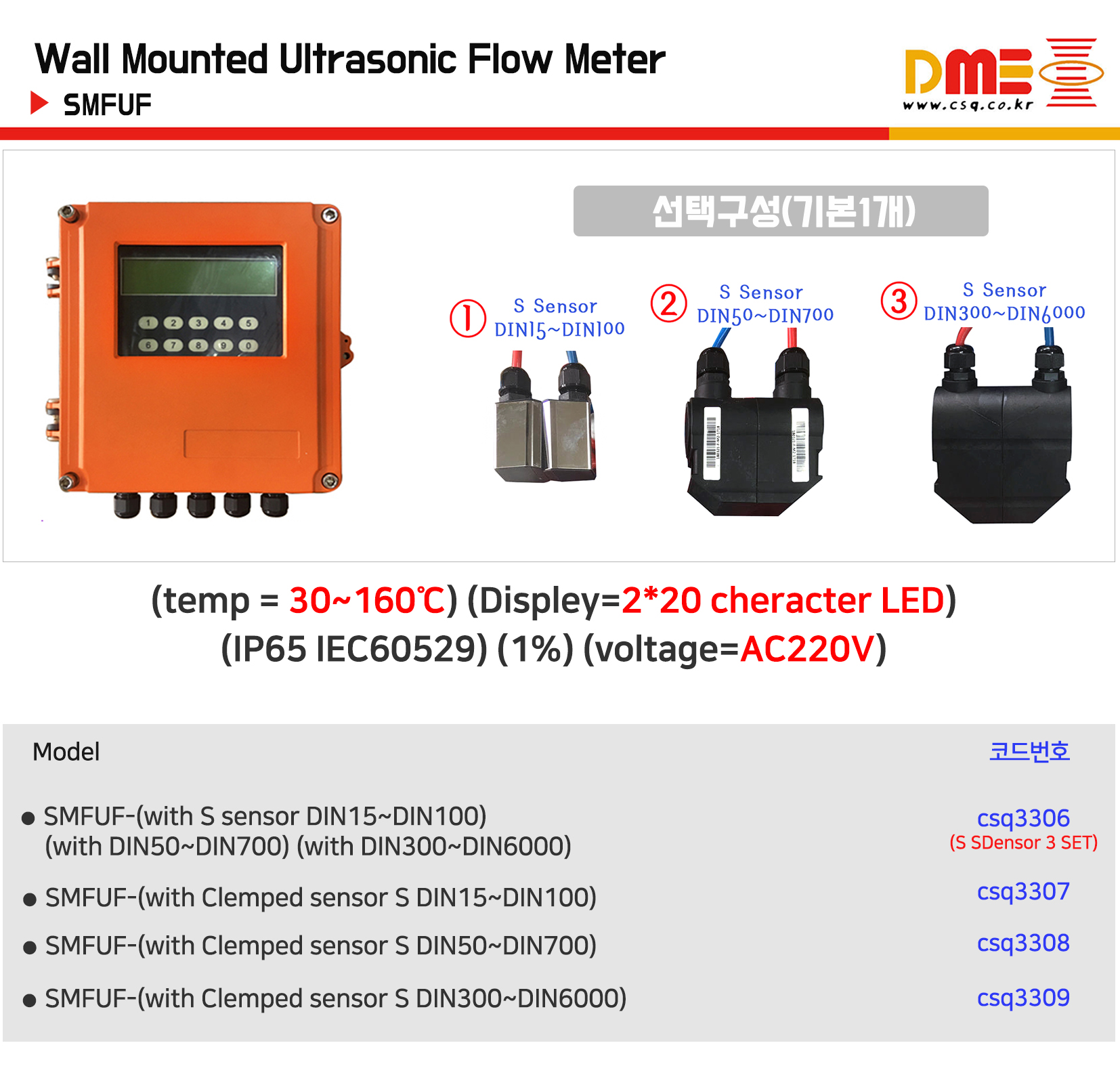

■ SMFUF 시리즈 (센서 규격별 관리 코드)
| 모델명 (Model) | 센서 구성 | 적용 배관 범위 | 관리 코드 (Code) |
| SMFUF Set (3A) | Clamped S Sensor (3종 세트) | DIN15 ~ DIN100 / DIN50 ~ DIN700 / DIN300 ~ DIN6000 | csq3306 |
| SMFUF (S-1EA) | Clamped S Sensor (소형) | DIN15 ~ DIN100 | csq3307 |
| SMFUF (S-1EA) | Clamped S Sensor (중형) | DIN50 ~ DIN700 | csq3308 |
| SMFUF (S-1EA) | Clamped S Sensor (대형) | DIN300 ~ DIN6000 | csq3309 |
■호환 및 비교 참조 모델 (Cross Reference Models)
USF-100
Dynameters (DF13)
UFP-20 / UFP-10
KAIDA / KAIRDA (TUF-2000S, TUF-2000H)
DAWIN (HL-FSC-3000H)
HFT-7240
■적용 유체 (Applicable Media)
비침습식(Clamp-on) 방식으로 배관을 절단하지 않고 다양한 성상의 액체 유량을 측정 및 관리할 수 있습니다.
수처리 및 용수: 순수한 물(청수), 정수, 순수, 바다 물(해수), 냉각수, 강물, 공장 폐수, 분뇨 재생물
유류 및 연료: 등유, 휘발유, 연료유, 원유
가스 및 정밀 화학: 프로판(액화), 부탄(액화), 기타 화학 물질 함유 액체
원산지 Made in China
무게 1kg
택배 · 기본 3,500원 · 도서산간 배송비 popover
도서산간 지역은 추가운임이 발생한다는 점 참고 부탁드립니다.
"카탈로그 및 자료는 '다운로드' 탭에서 다운받으시면 됩니다"
위 상품은 산업용으로 사용되는 제품으로 사용 방법 및 특성을 충분히 숙지하고 있는 전문 엔지니어나 사용 경험이 있으신 분이 구매하시길 추천드립니다.
제품의 손상과 포장이 훼손된 경우, 사용 후 단순 변심의 경우에는 교환 및 반품이 어렵습니다.
이점 양지하시어 신중히 구매 바랍니다.



* 플라스틱과 금속 파이프의 유량을 측정 할 수 있으며 0 ℃ ~ 160 ℃ 온도에서 사용할수 있습니다.
* 액체 용 초음파 유량계이며 난방 시스템을 위한 최상의 측정 도구입니다.
* 물, 바다 물, 등유, 휘발유, 연료 유, 원유, 프로판, 부탄 등 액체 용 초음파 유량계 SMHUF와 같은 액체의 넓은 범위를 측정하는 것이 이상적입니다.
* 탄소 강철, 스테인리스 스틸, 주철, 연성 철, 구리, PVC, 알루미늄, 석면, 유리 섬유 등 같은 배관 재료의 유량을 측정하는 완벽한 제품입니다.
* 정확한 결과를 얻을 수 있도록 센서와 트랜스 듀서 사이의 거리를 알려드립니다.
