LS-RSK-H1(DC12V, DC24V, 30A)●(LSRSKH1)●(2 Hall, Effect Actuator remote control system)●(위치제어 액츄에이터 리모트 컨트롤,Synchronous Function)●액츄에이터 리모트 컨트롤●동조 실린더●(2 Hall sensor)●(CSQ3896)●(CSQ3898)●(LINSHENG,DME)

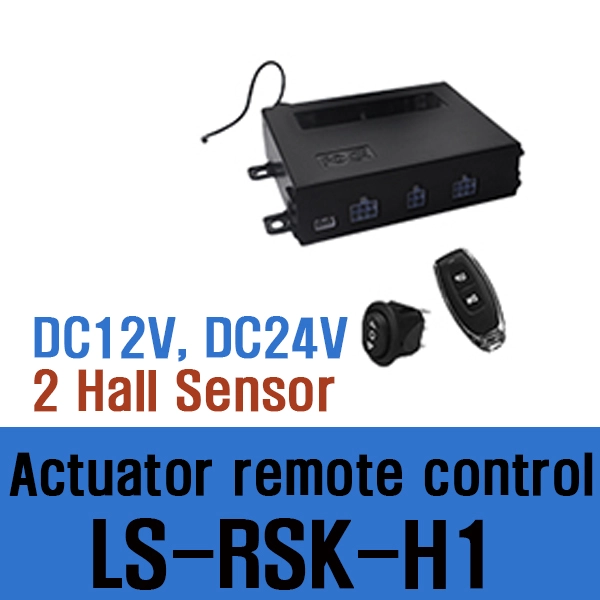

●(2 Hall sensor) Actuator remote control (DC12V, 30A)
●LS-RSK-H1 (csq3896)
(power=DC12V) (current=30A) (2Hall Actuator)
●(2 Hall sensor) Actuator remote control (DC24V, 30A)
●LS-RSK-H1 (csq3898)
(power=DC24V) (current=30A) (2Hall Actuator)
■DC12V / DC24V 30A 동조·위치제어 전동 액츄에이터 리모트 컨트롤러 2홀센서 동기제어기 (LS-RSK-H1 / 동조 전동·전기실린더 컨트롤러
■제품 개요 (Product Overview)

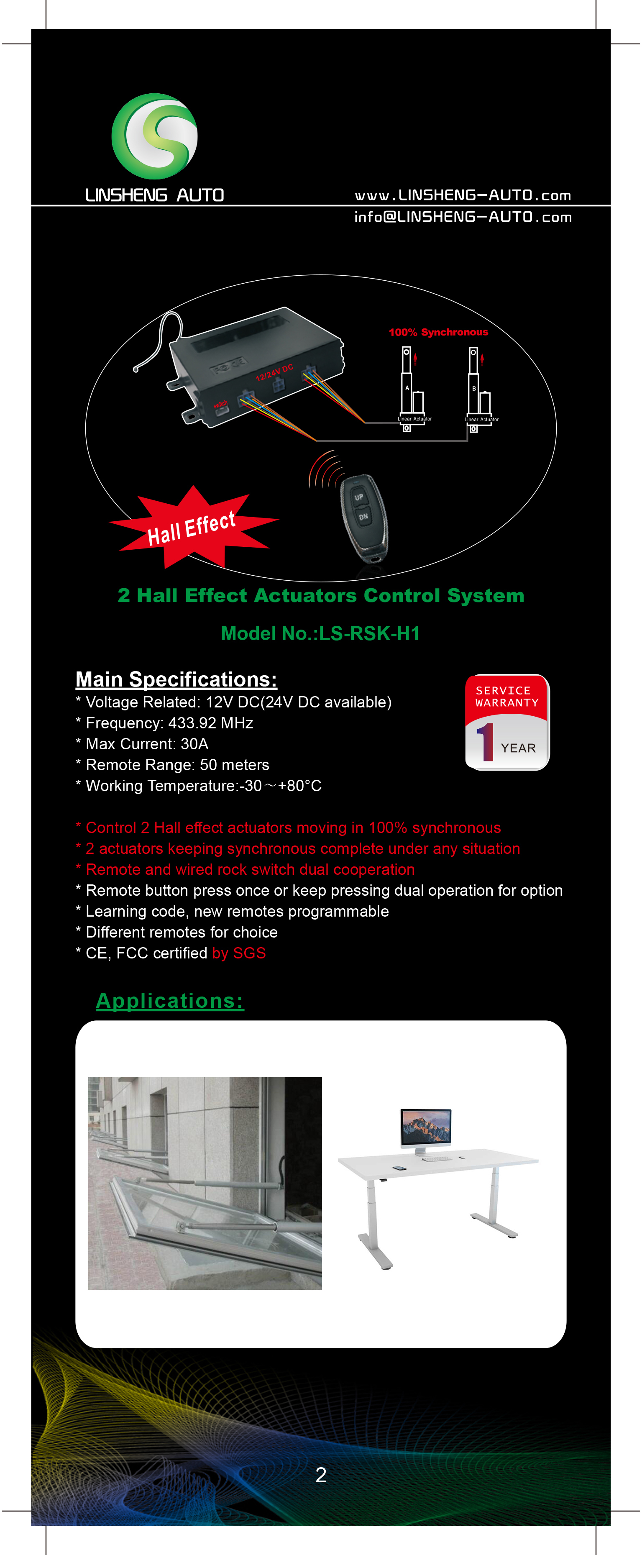

LS-RSK-H1 (LSRSKH1)는 홀 이펙트 센서(Hall Effect Sensor)가 내장된 리니어 액츄에이터(전동·전기 실린더)의 펄스 신호를 실시간으로 연산하여, 복수 실린더의 정밀 동조(동기) 운전(Synchronous Function) 및 정밀 위치 제어를 구현하는 30A 고출력 무선 리모트 컨트롤 시스템입니다.
하중 편차나 외부 저항이 발생하더라도 양쪽 액츄에이터의 이동 속도와 스트로크 위치를 자동으로 보정하여 수평 및 동기 상태를 완벽하게 유지하며, 현장 전원에 맞춰 DC 12V 모델(csq3896)과 DC 24V 모델(csq3898) 중 선택할 수 있습니다.
■전압별 세부 모델 및 품번 비교
| 구분 / 항목 | DC 12V 전용 모델 | DC 24V 전용 모델 |
| 모델명 (Part No.) | LS-RSK-H1 (12V) | LS-RSK-H1 (24V) |
| 관리 품번 (CSQ Code) | csq3896 | csq3898 |
| 입력 / 구동 전원 (Power) | DC 12V | DC 24V |
| 최대 허용 전류 (Max Current) | 30 A (고출력·고추력 실린더 대응) | 30 A (고출력·고추력 실린더 대응) |
| 센서 / 제어 방식 | 2 Hall Sensor (홀 이펙트 센서 피드백) — 동조(동기) 제어 및 위치 제어 | 2 Hall Sensor (홀 이펙트 센서 피드백) — 동조(동기) 제어 및 위치 제어 |
| 주요 적용 전원 환경 | 차량·농기계·특장차 배터리, 12V SMPS 시스템 | 산업용 표준 24V 제어반, 자동화 설비 및 플랜트 |
■주요 특징 및 핵심 제어 포인트
고정밀 동조(동기) 제어 기능 (Synchronous Function): 2대의 홀 센서 내장형 전동 실린더를 동시에 구동할 때, 각 실린더의 홀 센서 펄스를 실시간 비교·보정하여 한쪽이 기울거나 뒤처지는 현상 없이 완벽한 동시 직선 운동을 보장합니다.
홀 이펙트(Hall Effect) 실시간 위치 피드백 제어: 모터 회전수에 비례하는 홀 센서 신호를 기반으로 스트로크 위치를 정밀하게 추적·제어하여 높은 반복 정밀도를 제공합니다.
30A 고전류 드라이빙 설계: 12V 및 24V 사양 모두 최대 30A의 넉넉한 허용 전류를 지원하여 대형·고하중 동조 전동 실린더 구동 시에도 과부하 없이 안정적으로 작동합니다.
다중 홀 센서 시스템 확장 호환: 기본 2 Hall Sensor 동조 제어를 비롯하여 다양한 홀 센서(2·3·4 Hall Sensor) 기반 동기화 시스템 구성을 지원합니다.
간편한 무선 리모트 컨트롤: 복잡한 PLC 프로그래밍 없이도 전용 리모컨 조작만으로 동조 실린더의 상승·하강 및 위치 제어를 손쉽게 수행할 수 있습니다.
■주요 적용 분야 (Applications)
다축 동조 리프트 및 수평 승강 테이블: 좌우 하중이 불균형하더라도 수평을 유지하며 승강해야 하는 산업용 리프팅 플랫폼, 작업대, 검사 설비
대형 도어 · 해치 · 게이트 양축 개폐 장치: 폭이 넓어 양쪽에서 2개의 전동 실린더가 동시에 밀거나 당겨야 하는 대형 산업용 도어, 선박 해치, 축사·온실 환기창
의료 · 복지 및 정밀 가구 시스템: 전동 침대, 수술대, 높낮이 조절 데스크 등 부드럽고 균일한 동기 승강이 필수적인 장비
특장차 · 캠핑카 · 농기계 수평 지지대(아웃트리거) 및 루프: 차체 수평 유지 및 팝업 루프 동시 개폐 시스템
■쇼핑몰 / 검색 엔진 등록용 키워드 태그
국문 키워드: 동조 전기실린더 리모트 컨트롤러, 동조 전동실린더 리모트 컨트롤러, 동조 액츄에이터 리모트 컨트롤러, 동조 실린더 컨트롤러, 위치제어 액츄에이터 리모트 컨트롤, 홀센서 액추에이터 컨트롤러, 2홀센서 동기제어기, DC12V 30A 동조 컨트롤러, DC24V 30A 동조 컨트롤러, LS-RSK-H1, LSRSKH1, csq3896, csq3898
영문 키워드: 2 Hall Effect Actuator remote control system, Synchronous Function Linear Actuator Controller, 2 Hall sensor Actuator remote control, 3 Hall sensor Actuator remote control, 4 Hall sensor Actuator remote control, DC12V 30A Synchronous Actuator Controller, DC24V 30A Synchronous Actuator Controller, LS-RSK-H1, LSRSKH1
원산지 Made in China
무게 1kg
택배 · 기본 3,500원 · 도서산간 배송비 popover
도서산간 지역은 추가운임이 발생한다는 점 참고 부탁드립니다.
"카탈로그 및 자료는 '다운로드' 탭에서 다운받으시면 됩니다"
위 상품은 산업용으로 사용되는 제품으로 사용 방법 및 특성을 충분히 숙지하고 있는 전문 엔지니어나 사용 경험이 있으신 분이 구매하시길 추천드립니다.
제품의 손상과 포장이 훼손된 경우, 사용 후 단순 변심의 경우에는 교환 및 반품이 어렵습니다.
이점 양지하시어 신중히 구매 바랍니다.
●LS-RSK-H1 사용방법 동영상(Synchronous Function) |
