(Liquid,L/h,GPM,LPM)Z-2001T●Z-300KT●Z-300T●(Z2001T,Z3000KT,Z300T)●Acrylic Flow Meter●판넬 밸브식 아크릴 유량계●액체 유량계●liquid Acrylic Panel Flow meter●물 판넬 플로우 메터● 판넬 물 플로우 메타●KIO 리퀴드 플로우 메타●리퀴드 플루우 메타(KIO)

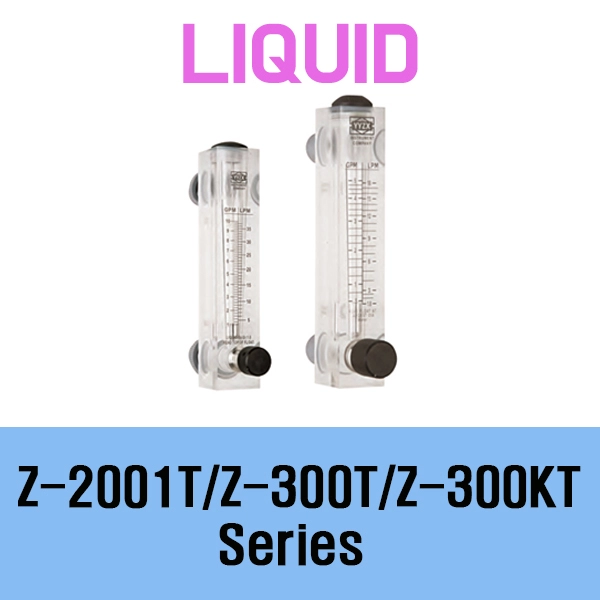

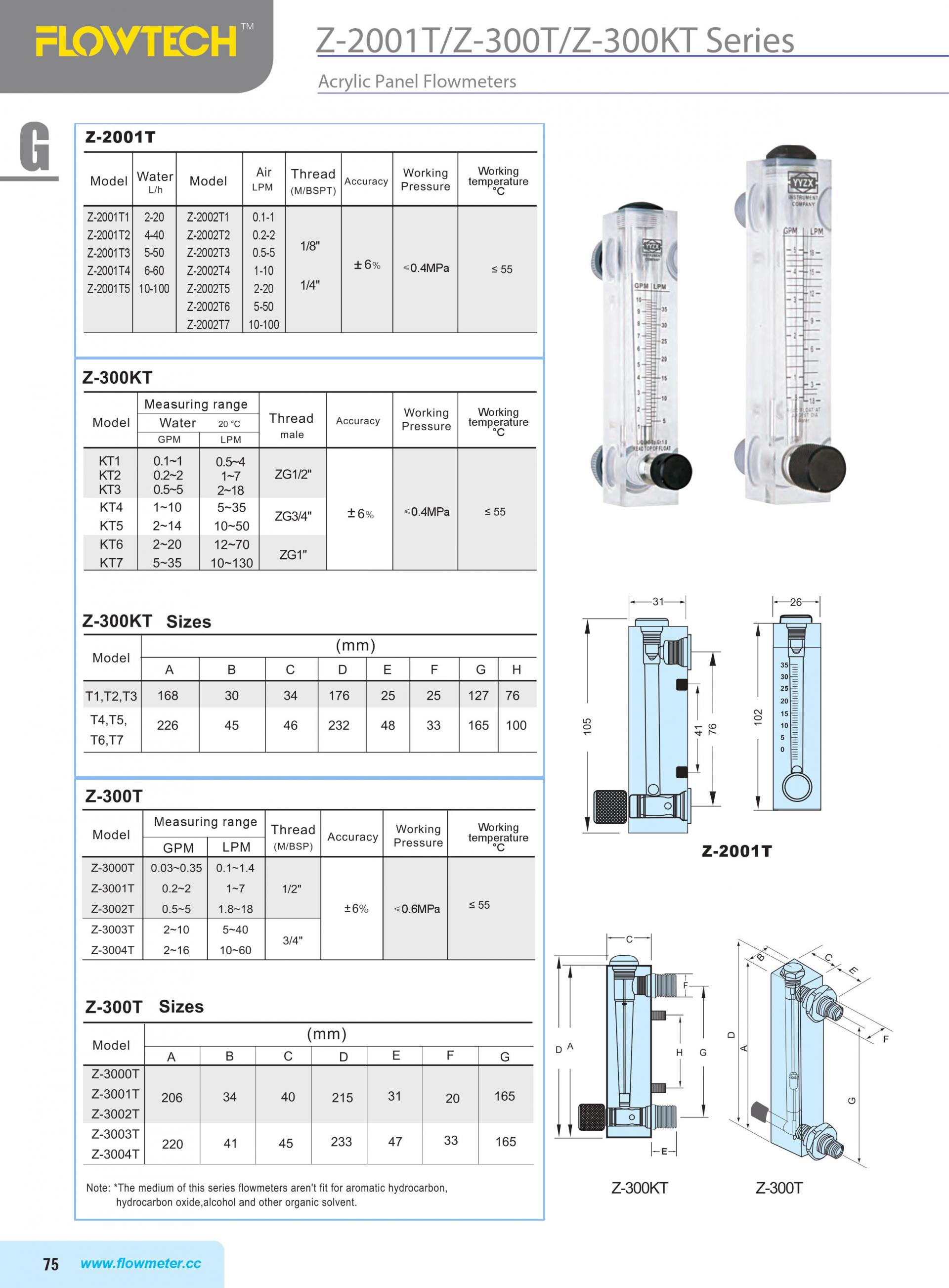

Z-2001T/Z-300T/Z-300KT Series 카탈로그(영어)
●water Acrylic Panel Flow meter
●liquid Acrylic Panel Flow meter (liquid Flow meter)
(Thread=M/BSPT 1/8) or (Thread=M / BSPT 1/8) (105mm / 76mm)
(accuracy=6%) (working pressure=0.4MPa)
(working temperature=55C)
●Z-2001T1 (water=2~20L/h)
●Z-2001T2 (water=4~40L/h)
●Z-2001T3 (water=5~50L/h)
●Z-2001T4 (water=6~60L/h)
●Z-2001T5 (water=10~100L/h)
●water Acrylic Panel Flow meter (accuracy=6%)
●liquid Acrylic Panel Flow meter (liquid Flow meter)
(working pressure=0.4MPa) (working temperature=55C)
(KT1, KT2, KT3=176mm / 127mm) ( KT, KT2, KT3=232mm / 165mm)
●Z-300KT1 (water=0.1~1GPM + 0.5~4LPM) (ZG 1/2 M)
●Z-300KT2 (water=0.2~2GPM + 0.5~4LPM) (ZG 1/2 M) (csq5583)
●Z-300KT3 (water=0.5~5GPM+2~18LPM) (ZG 1/2 M)
●Z-300KT4 (water=1~10GPM + 5~35LPM) (ZG3/4 M)
●Z-300KT5 (water=2~14GPM) + 10~50LPM) (ZG 3/4 M)
●Z-300KT6 (water=2~20GPM + 12~70LPM) (ZG 1 M)
●Z-300KT7 (water=5~35GPM + 10~130LPM) (ZG 1 M)
●LZM-15-611 (1~10 N㎥/h) (BSPT 1/2 male) ●LZM-15-611 (1.6~16 N㎥/h) (BSPT 1/2 male)
●LZM-15-611 (2.5~25 N㎥/h) (BSPT 1/2 male) ●LZM-15-611 (4~40 N㎥/h) (BSPT 1/2 male)
●LZM-20-611 (2.5~25 N㎥/h) (BSPT 3/4 male) ●LZM-20-611 (6~10 N㎥/h) (BSPT 3/4 male)
●LZM-20-611 (16~80 N㎥/h) (BSPT 3/4 male) ●LZM-20-611 (16~160 N㎥/h) (BSPT 3/4 male)
●LZM-25-611 (20~200 N㎥/h) (BSPT 1" male) ●LZM-25-611 (25~250 N㎥/h) (BSPT 1" male)
●(same Z300KT)●(same Thread ZG=Thread RC)
■ Z-2001T, Z-300KT, Z-300T 시리즈 액체/물(Liquid/Water) 전용 판넬 밸브식 아크릴 유량계 (Liquid Acrylic Panel Flow Meter) 제품 개요 및 상세 사양 안내입니다.
본 제품은 컴팩트하고 정밀한 구조로 설계되어 제어반(Panel) 전면에 매립 또는 부착하여 사용하며, 물(Water) 및 각종 비부식성 액체(Liquid)의 유량을 L/h, LPM, GPM 단위로 정밀하게 측정하고 조절할 수 있는 판넬 부착형 면적식 유량계입니다.
■ 제품 개요
Z-2001T, Z-300KT, Z-300T (Liquid Type) 시리즈는 고투명 아크릴 블록을 수치제어로 가공하여 내구성과 가독성이 우수합니다. 하단에 유량 미세 조절 니들 밸브(Needle Valve)가 내장되어 있어 정수/순수 장치, 수처리 설비, 분석 장비, 쿨링 시스템 및 산업용 액체 제어 판넬에서 실시간 유량 감시 및 정밀 조절에 최적화되어 있습니다.
■ 주요 특징 (Features)
다양한 액체 유량 단위 대응: 현장 사양에 맞춰 L/h (Liters per hour), LPM (Liters per minute), GPM (Gallons per minute) 단위의 눈금 스케일 선택 제공.
컴팩트한 판넬 매립형 디자인: 장비 전면 판넬(Panel)에 깔끔하게 부착/매립 가능한 구조로 공간 효율성 극대화.
고투명 일체형 아크릴 바디: 투명도가 높은 아크릴 블록 가공으로 시야각이 넓고 플로트(Float)의 위치와 눈금을 명확하게 식별 가능.
미세 유량 조절 밸브 내장: 전면 하단에 일체형 니들 밸브가 적용되어 별도의 외부 밸브 없이 현장에서 즉각적인 유량 조절 가능.
■핵심 기술 사양 (Specifications)
| 항목 (Item) | 상세 사양 (Specification) | 비고 |
| 모델 라인업 | Z-2001T / Z-300KT / Z-300T | KIO 브랜드 |
| 측정 유체 | 물(Water), 정수, 순수, 쿨링수 및 비부식성 액체(Liquid) | 액체 전용 스케일 |
| 유량 지시 단위 | L/h, LPM, GPM 선택 및 Dual Scale | 미세~중소용량 액체 라인 |
| 주요 재질 (Wetted Parts) | Body: Cast Acrylic (고투명 아크릴) Float: Stainless Steel (SUS316) / Glass / Plastic Valve/Fitting: Brass (황동 크롬도금) 또는 Stainless Steel | 내식성 선택 가능 |
| 측정 정확도 | ± 4 % FS | 면적식 유량계 표준 정밀도 |
| 최대 사용 압력 | 0.6 MPa (6 bar) 이하 | 상온 기준 |
| 사용 온도 범위 | 0℃ ~ +55 ℃ | 아크릴 소재 특성 기준 |
| 설치 방식 | 판넬 부착형 (Panel Mount) / 전면 고정 너트 타입 |
4. 모델별 특징 비교
| 모델명 | 주요 특징 | 주요 적용 유량 예시 |
| Z-2001T | 초소형 미니 판넬형 / 소용량 액체 정밀 측정 | 미세 액체 라인 (예: 1~10 L/h, 0.1~1 LPM 등) |
| Z-300KT | 소형 판넬형 / 가독성 및 조절 정밀도 우수 | 소용량 액체 라인 (예: 10~100 L/h, 0.5~5 LPM 등) |
| Z-300T | 컴팩트 표준 판넬형 / 중소용량 액체 모니터링 | 중소용량 액체 라인 (예: 0.5~5 GPM, 2~18 LPM 등) |
●1Gal/min=3.78 L/min ●1Gph/min=0.06 L/min●1SCFH (sc/h)=1.698 L/min
●1SCFM (sc/m)=28.3 L/min●(RMA)(RMB)(RMC)
