J-3500●(J3500DP)●(size=127mm)●(LCD, Digital Differential Pressure transmitter)●Differential Pressure Gauge●차압계●차압 트랜스미터●차압 센서●차압 게이지●for (SSS-1000, SSS1000)●SSA●(output=2NPN or 2PNP)●(0.5%FS)●(HWACHI)
J-3500 카탈로그 HWACHI 전체 카탈로그 HWACHI 제품 매거진
Differential Pressure Gauge 전체 카탈로그

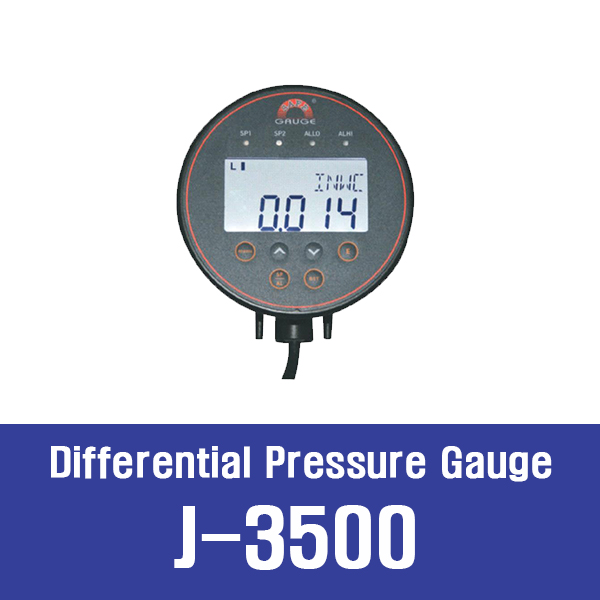

●LCD, Differential Pressure Gauge (size=127mm) (0.5%FS)
●power= Battery 9V or 9~24VDC back-up
●output=2NPN or 2PNP
●Scales=INWC, PSI, KPA, PA, MMWC, MBAR, INHG, MMHG (FS0~100%)
●LCD, Digital Differential Pressure Gauge (size=127mm) (0.5%FS)
(output=2NPN) (power=DC24V)
●J-3500-DP-010 (0~50 in w.c) (csq4165)
●J-3500-DP-011 (0~100 in w.c) (csq4166)
●for (SSS-1000 /SSS1000) ●SSA
■(HWACHI) J-3500 (J3500DP)은 전면 LCD 디스플레이를 탑재하여 차압 수치를 디지털로 정확하게 표시하고, 2점 스위치 출력(2NPN 또는 2PNP)과 4~20mA 아날로그 신호를 동시에 제공하는 고정밀 디지털 차압 트랜스미터/차압 스위치입니다.
피토관 방식 센서인 SSS1000(경량 평균 흐름 센서) 또는 SSA(블레이드형 풍량 센서)와 조합하여 사용하도록 최적화되어 있으며, 수신된 차압(Delta P) 신호를 실시간 풍속/풍량 단위로 연산 및 제어할 수 있는 스마트 계측 시스템입니다.

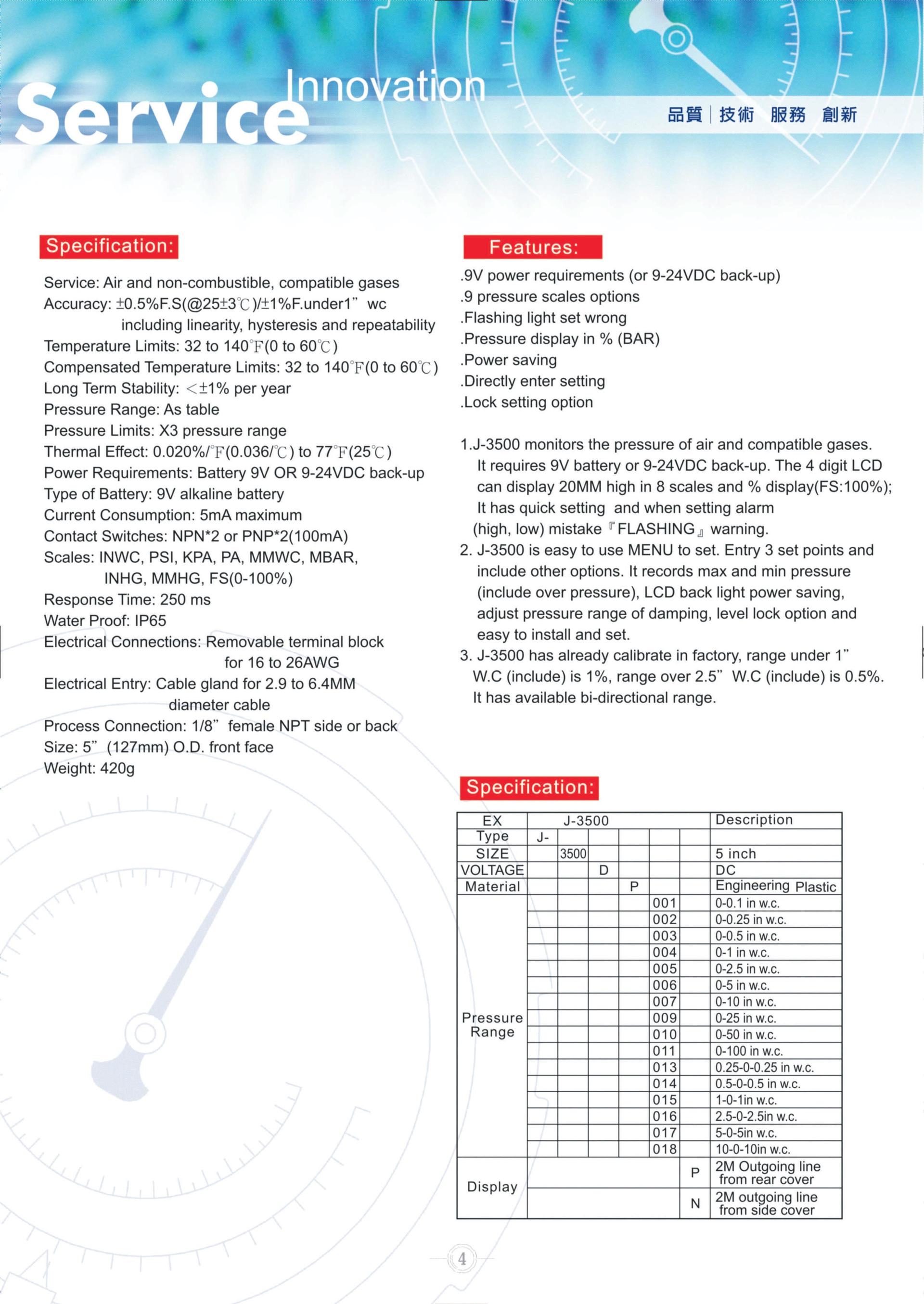

■주요 사양 및 특징 요약
| 구분 | 주요 사양 상세 |
| 제조사 / 모델명 | (HWACHI) / J-3500 (J3500DP) |
| 제품 종류 | 디지털 LCD 차압 트랜스미터 및 차압 스위치 (Digital DP Transmitter) |
| 외경 (Size) | 127mm (표준 패널 매립형 / 벽체 부착형) |
| 측정 정밀도 | 0.5% F.S. (고정밀 디지털 압력 센서 탑재) |
| 디스플레이 | 대형 LCD 디스플레이 (차압 수치, 단위 및 스위치 동작 상태 표시) |
| 제어 출력 (Switch Output) | 2NPN 또는 2PNP 오픈 컬렉터 접점 (독립 2점 설정) |
| 전송 출력 (Analog Output) | DC 4~20mA (2-Wire / 3-Wire 선택형 아날로그 전류 신호) |
| 호환 센서 라인업 | SSS1000 (다점 평균 흐름 센서), SSA (에어로포일 블레이드 센서) |
■핵심 기능 및 특장점
0.5% F.S. 고정밀 디지털 차압 측정
미세한 차압 변화(Pa,mmAq, kPa 등)도 0.5% 이내 오차로 정밀하게 읽어내어 클린룸, 바이오 팹, 정밀 공조 덕트 감시에 탁월합니다.
SSS1000 / SSA 센서 연동을 통한 풍량·풍속 연산
SSS1000(평균 피토관) 및 SSA(블레이드) 센서에서 발생한 차압(Delta P)을 수신하여 베르누이 방정식에 의해 풍속(m/s) 및 풍량(m3/h, CMM)으로 즉시 변환·모니터링할 수 있습니다.
2점(2Point) 디지털 스위치 출력 (2NPN / 2PNP)
제어반 상·하한 경보 및 집진기 탈진 밸브, 알람 램프, 펜 동작 인터록 제어를 위한 독립된 2점 디지털 출력을 제공합니다.
직관적인 파라미터 설정 및 원격 모니터링
전면 키패드를 통해 영점 보정(Zero Adjustment), 경보 설정치(Set-point), 단위 변환, 히스테리시스(Hysteresis)를 현장에서 즉시 세팅하고 4~20mA 신호로 PLC에 송출합니다.

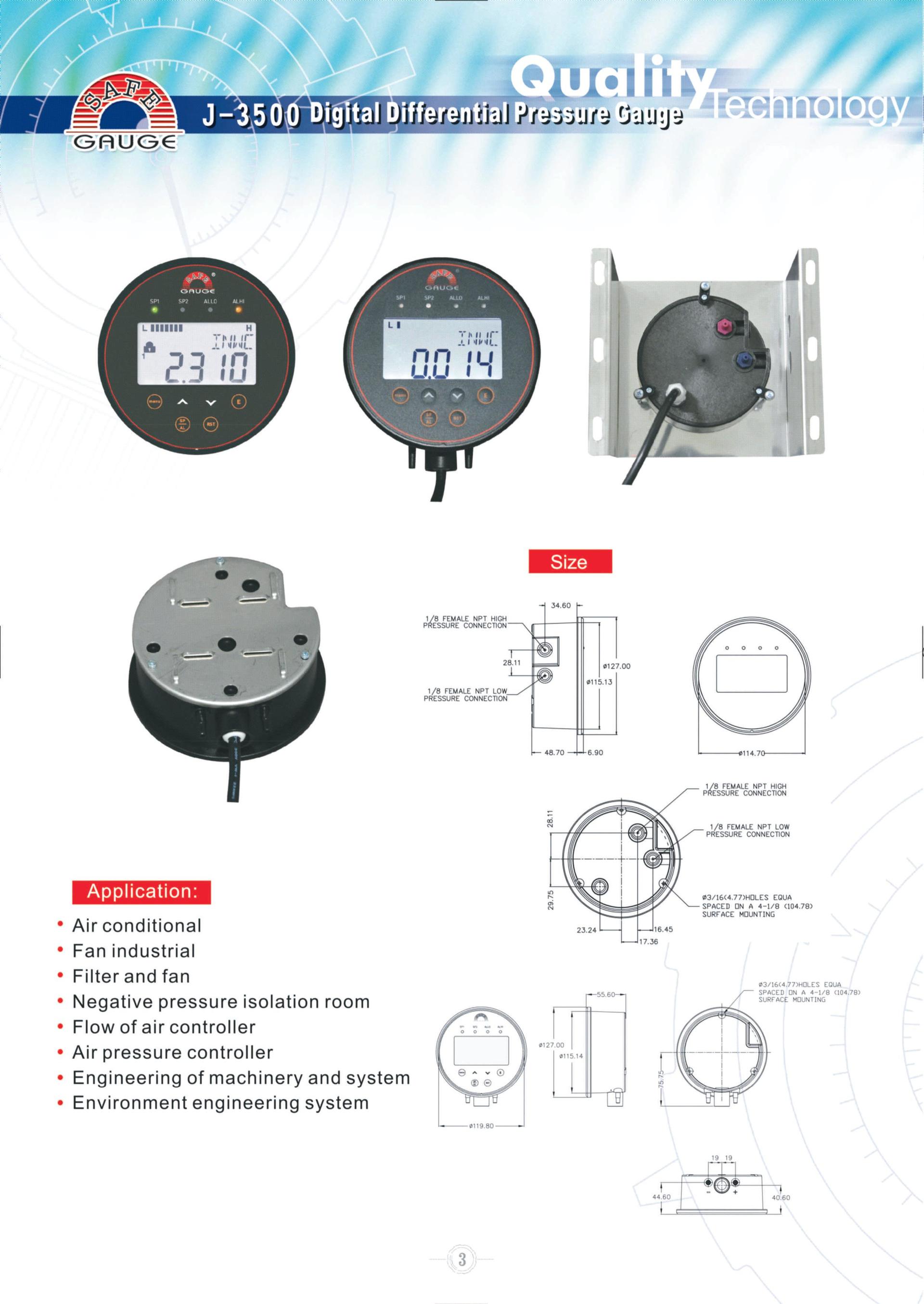

■주요 적용 분야 (Applications)
정밀 공조 덕트 유량 제어: SSS1000 / SSA 센서와 연동한 덕트 내 풍속·풍량 자동 조절
제약·반도체 클린룸: 양압/음압 유지 모니터링 및 실시간 차압 데이터 송신
산업용 집진 설비: 백필터 막힘 모니터링 및 2점 스위치를 이용한 펄싱 인터록 제어
HVAC / 송풍기(Blower) 제어: 인버터(VFD) 차압 연동을 통한 인공지능 공조 시스템
■주요 특징 및 용도
●돌출 최소화 (Flush Panel Mount): 클린룸 벽면 패널 표면과 평평하게 밀착 장착되어 먼지 적체를 방지하고 세척 및 관리가 용이합니다.
●실시간 양/음압 모니터링: 반도체/디스플레이 크린룸의 차압 유지 감시, 병원 음압격리병실 및 제약 GMP 공장의 실간 차압 관리.
●알람 및 제어 연동: 설정 차압 이탈 시 전면 LED 경보 및 접점 출력을 발생시켜 인터록 (Interlock) 장치나 알람 부저를 작동시킵니다.
| 주요 사양 항목 | 상세 스펙 |
| 제품 유형 | 패널 매립형 미차압 지시계 / 트랜스미터 / 스위치 (Panel Flush Mount) |
| 적용 유체 | 공기 및 비부식성 기체 (Air & Non-corrosive Gases) |
| 장착 방식 | 클린룸 패널 전면 매립형 (Flush Mounting Type) |
| 디스플레이 | 고가독성 LED / LCD 디지털 수치 지시창 |
| 전원 및 출력 | DC 24V 전원 / 4~20mA 아날로그 출력 + NPN/PNP 또는 Relay 스위치 접점 |
| 측정 범위 | 미차압 구간 (예: -50~+50 Pa, 0~100 Pa, 0~500 Pa 등 주문 사양) |
| 접속 포트 | 후면 4mm / 6mm 우레탄 호스 연결용 차압 포트 (High / Low) |
원산지 Made in Taiwan
무게 1kg
