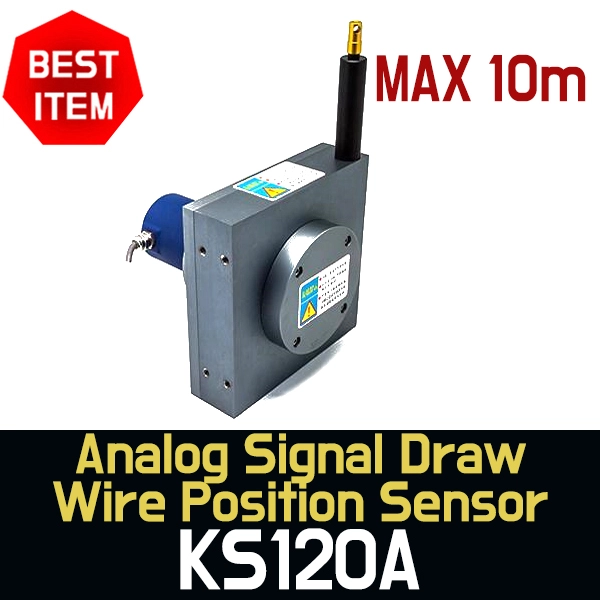

(KS120A,KS120SA, 0~10m)●Analog Signal,Draw Wire Position Sensor●Draw Wire Displacement Sensor●Wire Potencial Meter●Wire Encorder●드로우 와이어 센서●와이어 포텐션 메타●와이어 엔코더●(max stroke range=0-10m)●(KAISI)
KAISI 전체 카탈로그 KS Series 영문 카탈로그

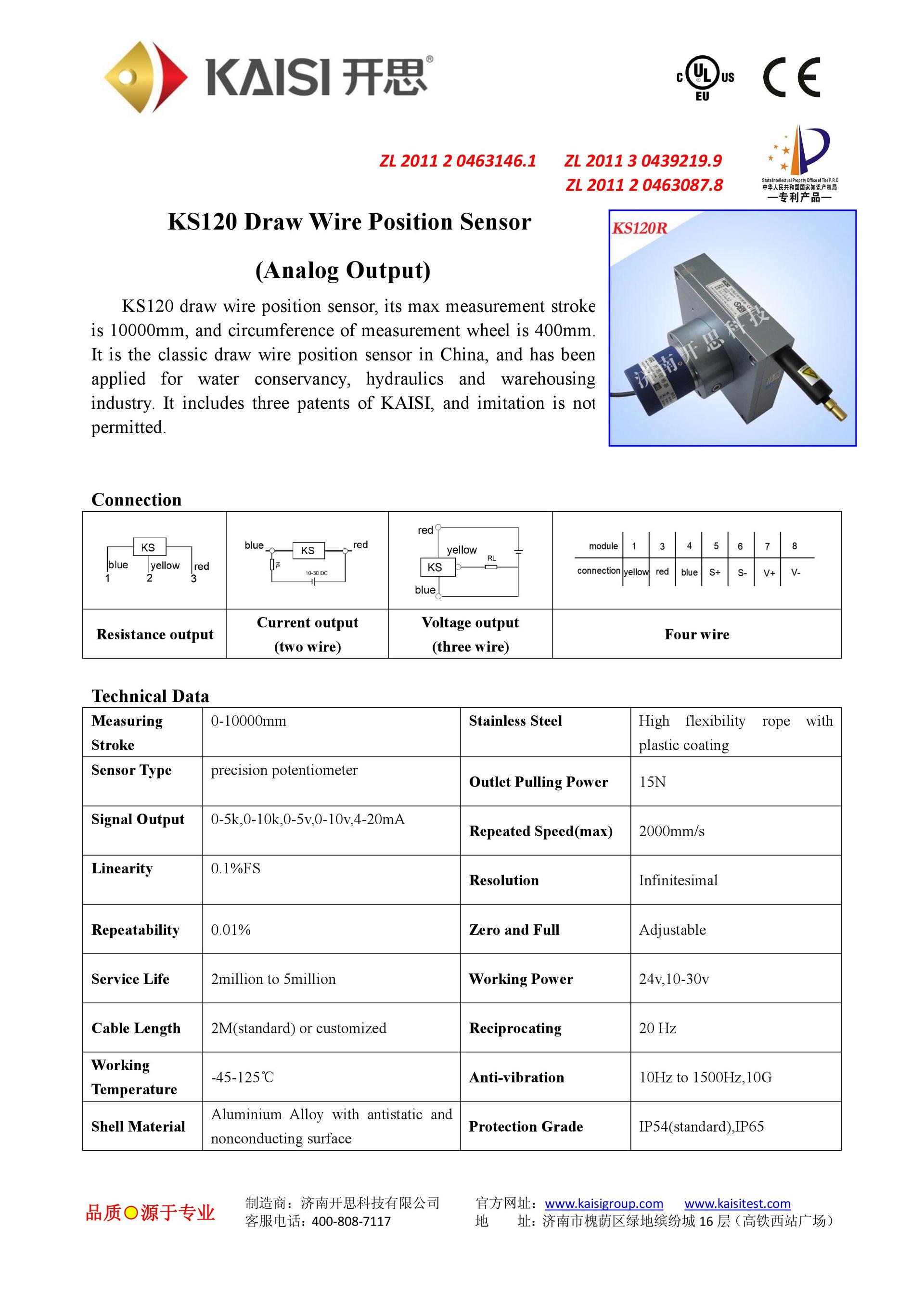

●(KS120A, 2wire) Analog Draw Wire Displacement Sensor (0.1% FS)
●(Resolution=Infinitesimal) (Linerity=0.1%FS) (Repeatability=0.01%)
●(maxspeed=2000mm/s) (cable length=2m) (IP54 standard / IP65)
●(Analog Signal output) (working voltage=10~30VDC)
●KS120A-10000 (10m)-420A-(output=4~20mA)-(2wire) (csq2525)
●KS120A-9000 (9m)-420A-(output=4~20mA)-(2wire)
●KS120A-8000 (8m)-420A-(output=4~20mA)-2wire)
●KS120A-7000 (7m)-420A-(output=4~20mA)-(2wire)
●KS120A-6000 (6m)-420A-(output=4~20mA)-(2wire)
●KS120A-5000 (5m)-420A-(output=4~20mA)-(2wire)
●KS120A-4000 (4m)-420A-(output=4~20mA)-(wire)
●(KS120A, 3wire) Analog Draw Wire Displacement Sensor (0.1% FS)
●(Resolution=Infinitesimal) (Linerity=0.1%FS) (Repeatability=0.01%)
●(maxspeed=2000mm/s) (cable length=2m) (IP54 standard / IP65)
●(Analog Signal output) (working voltage=10~30VDC)
●KS120A-10000 (10m)-V10-(output=0~10V)-(3wire)
●KS120A-9000 (9m)-V10-(output=0~10V)-(3wire)
●KS120A-8000 (8m)-V10-(output=0~10V)-(3wire)
●KS120A-7000 (7m)-V10-(output=0~10V)-(3wire)
●KS120A-6000 (6m)-V10-(output=0~10V)-(3wire)
●KS120A-5000 (5m)-V10-(output=0~10V)-(3wire)
●KS120A-4000 (4m)-V10-(output=0~10V)-(3wire)
●(KS120A, 3wire) Analog Draw Wire Displacement Sensor (0.1% FS)
●(Resolution=Infinitesimal) (Linerity=0.1%FS) (Repeatability=0.01%)
●(maxspeed=2000mm/s) (cable length=2m) (IP54 standard / IP65)
●(Analog Signal output) (working voltage=10~30VDC)
●KS120A-10000 (10m)-V5-(output=0~5V)-(3wire)
●KS120A-9000 (9m)-V5-(output=0~5V)-(3wire)
●KS120A-8000 (8m)-V5-(output=0~5V)-(3wire)
●KS120A-7000 (7m)-V5-(output=0~5V)-(3wire)
●KS120A-6000 (6m)-V5-(output=0~5V)-(3wire)
●KS120A-5000 (5m)-V5-(output=0~5V)-(3wire)
●KS120A-4000 (4m)-V5-(output=0~5V)-(3wire)
●(KS120A, 3wire) Analog Draw Wire Displacement Sensor (0.1% FS)
●(Resolution=Infinitesimal) (Linerity=0.1%FS) (Repeatability=0.01%)
●(maxspeed=2000mm/s) (cable length=2m) (IP54 standard / IP65)
●(Analog Signal output) (working voltage=10~30VDC)
●KS120A-10000 (10m)-K10-(output=0~10Kohm) -(3wire)
●KS120A-9000 (9m)-K10-(output=0~10Kohm)-(3wire)
●KS120A-8000 (8m)-K10-(output=0~10Kohm)-(3wire)
●KS120A-7000 (7m)-K10-(output=0~10Kohm)-(3wire)
●KS120A-6000 (6m)-K10-(output=0~10Kohm)-(3wire)
●KS120A-5000 (5m)-K10-(output=0~10Kohm)-(3wire)
●KS120A-4000 (4m)-K10-(output=0~10Kohm)-(3wire)
●(KS120A, 3wire) Analog Draw Wire Displacement Sensor (0.1% FS)
●(Resolution=Infinitesimal) (Linerity=0.1%FS) (Repeatability=0.01%)
●(maxspeed=2000mm/s) (cable length=2m) (IP54 standard / IP65)
●(Analog Signal output) (working voltage=10~30VDC)
●KS120A-10000 (10m)-K5-(output=0~5Kohm)-(3wire)
●KS120A-9000 (9m)-K5-(output=0~5Kohm)-(3wire)
●KS120A-8000 (8m)-K5-(output=0~5Kohm)-(3wire)
●KS120A-7000 (7m)-K5-(output=0~5Kohm)-(3wire)
●KS120A-6000 (6m)-K5-(output=0~5Kohm)-(3wire)
●KS120A-5000 (5m)-K5-(output=0~5Kohm)-(3wire)
●KS120A-4000 (4m)-K5-(output=0~5Kohm)-(3wire)
■(KAISI)사의 아날로그 드로우 와이어 변위 센서(Draw Wire Position Sensor / Wire Potentiometer) KS120A 및 KS120SA 시리즈 사급 모델 정보입니다.
KS120 하우징 프레임을 기반으로 정밀 스파이럴 권선 메커니즘과 아날로그 신호(저항, 4~20mA, 0~10V) 출력 모듈이 결합되어, 최대 0~10m (10,000mm) 스트로크 구간의 직선 이동 거리를 연속 전기 신호로 모니터링하는 제어 센서입니다.
■주요 특징 요약
측정 거리 (Stroke Range): 0 ~ 10 m (10,000 mm / Max Stroke)
스태커 크레인, 유압 실린더 위치 제어, 리프트 설비, 고소작업차, 건설용 호이스트에 대응.
출력 방식 (Signal Output): Analog Signal (아날로그 신호)
PLC 아날로그 입력 카드(ADC), 데이터 로거, 변위 표시계(Indicator)와 직접 연동.
모델별 구분 (KS120A vs KS120SA):

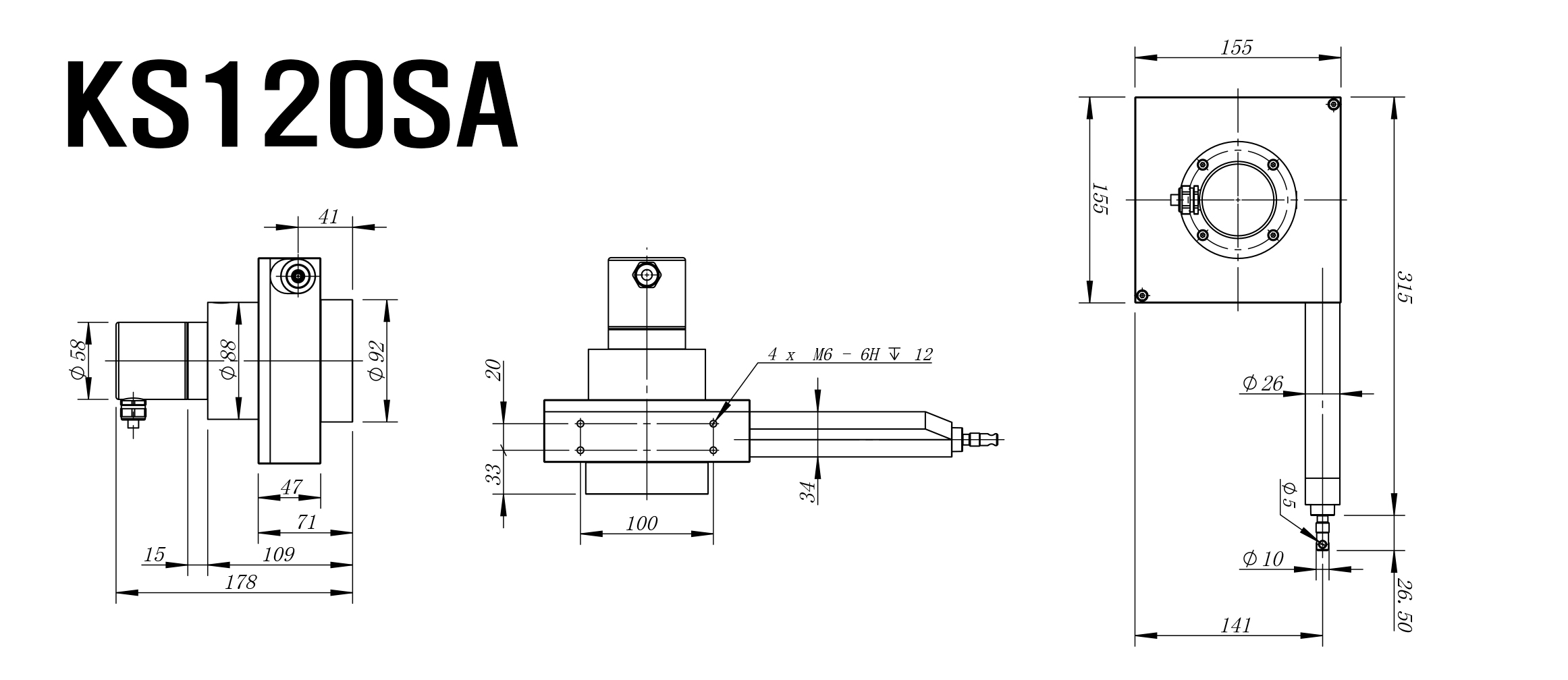

KS120A: 표준 아날로그 드로우 와이어 센서 (Standard Aluminium Housing)
KS120SA: 내식성/내구성 강화 사양 (Stainless Steel / Heavy Duty Housing 또는 고강도 와이어 씰 구조)
■KS120 라인업 출력 및 구별
| 모델명 | 측정 가능 거리 | 출력 신호 타입 | 주요 특징 |
| KS120A (본 제품) | 0 ~ 10 m | 아날로그 (저항, 420mA, 010V) | 표준형 알루미늄 하우징, 일반 공장 자동화 |
| KS120SA (본 제품) | 0 ~ 10 m | 아날로그 (저항, 420mA, 010V) | 실외/가혹 환경용 강화 하우징 및 와이어 구조 |
| KS120D | 0 ~ 10 m | 디지털 (펄스 / RS485 / 통신) | 고정밀 위치 제어, 모션 컨트롤러 연동 |
■아날로그 출력 신호 세부 옵션 (Analog Output Signal)
전류 트랜스미터 내장형 (4 ~ 20 mA Transmitter Output):
노이즈 영향이 적어 10m 장거리 신호 전송 시 가장 권장되는 사양 (2-Wire / 3-Wire).
전압 트랜스미터 내장형 (0 ~ 10 V / 0 ~ 5 V DC Output):
일반 전압 입력 모듈 및 ADC 연동용.
저항 출력형 (Potentiometer Output):
0 ~ 5 kΩ / 0 ~ 10 kΩ 가변 저항 직결 출력.
■사급/주문 확인 사항 (KAISI)
아날로그 출력 타입 지정: 저항(5kΩ/10kΩ), 전류(4~20mA), 전압(0~10V) 중 수신기 사양에 맞춰 선택
전원 공급 전압: 트랜스미터형(4~20mA / 0~10V) 적용 시 DC 24V 공급 환경 준비
설치 환경: 수평/수직 인출 방향 및 와이어 가이드 풀리 적용 여부 점검
■주요 적용 분야
●대형 유압 실린더 & 붐대: 건설 기계, 특장차, 고소작업대 붐 인출 길이 측정
●대형 리프트 & 수문: 승강기, 테이블 리프트, 수문 개폐 제어
●물류 및 물류창고 기계: 스태커 크레인, 파렛타이저 스트로크 피드백
원산지 Made in China
무게 1kg
