(KS15MR, 0~400mm)●Analog,Draw Wire Displacement Sensor●Wire Potencial Meter●Wire Encorder●드로우 와이어 센서●와이어 포텐션 메타●와이어 엔코더●(IP54)(IP65)●(max strok=400mm)●(KAISI)

가격문의(상세정보 참조)

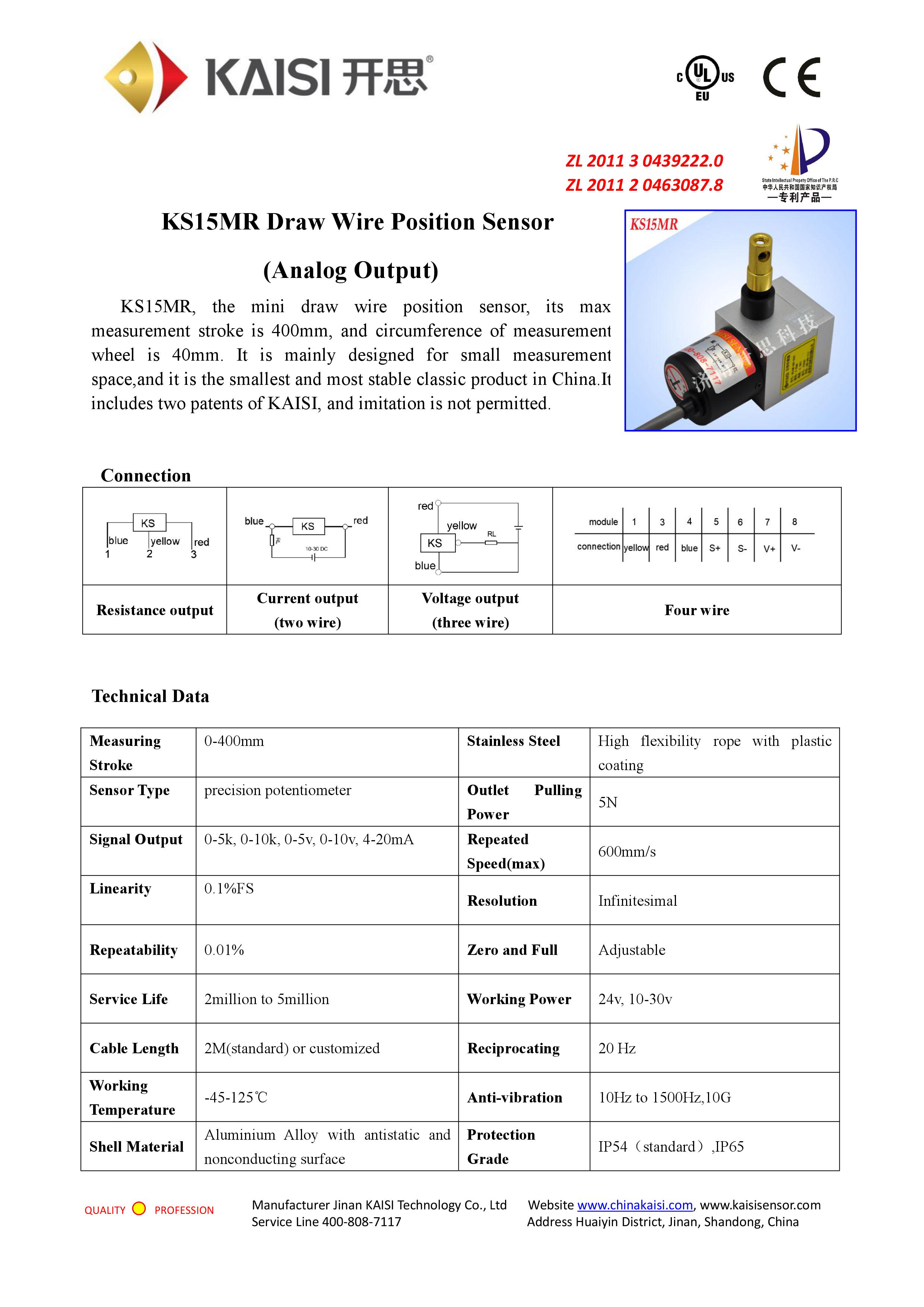

KAISI 전체 카탈로그 KS Series 영문 카탈로그

KAISI 중문 카탈로그

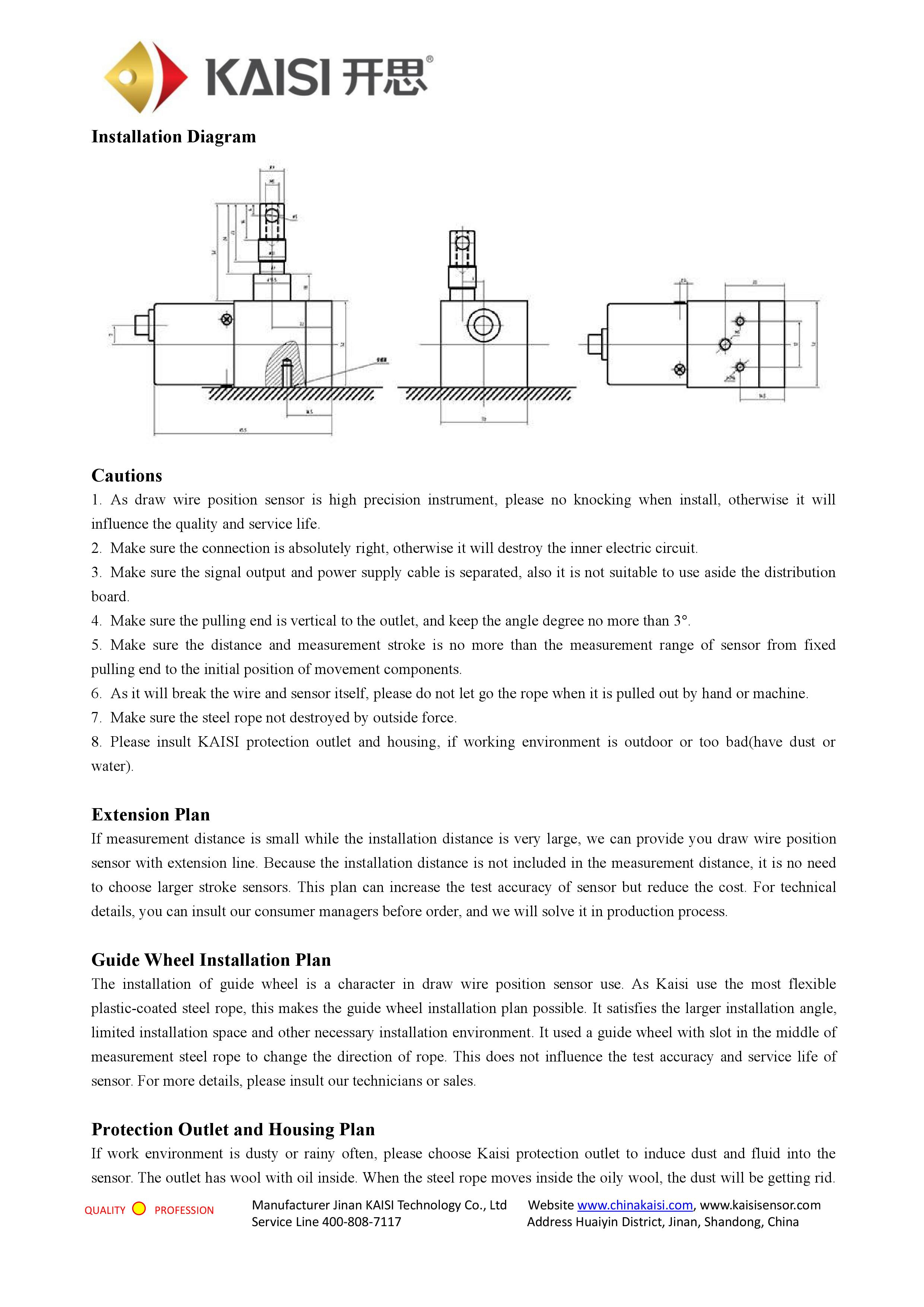

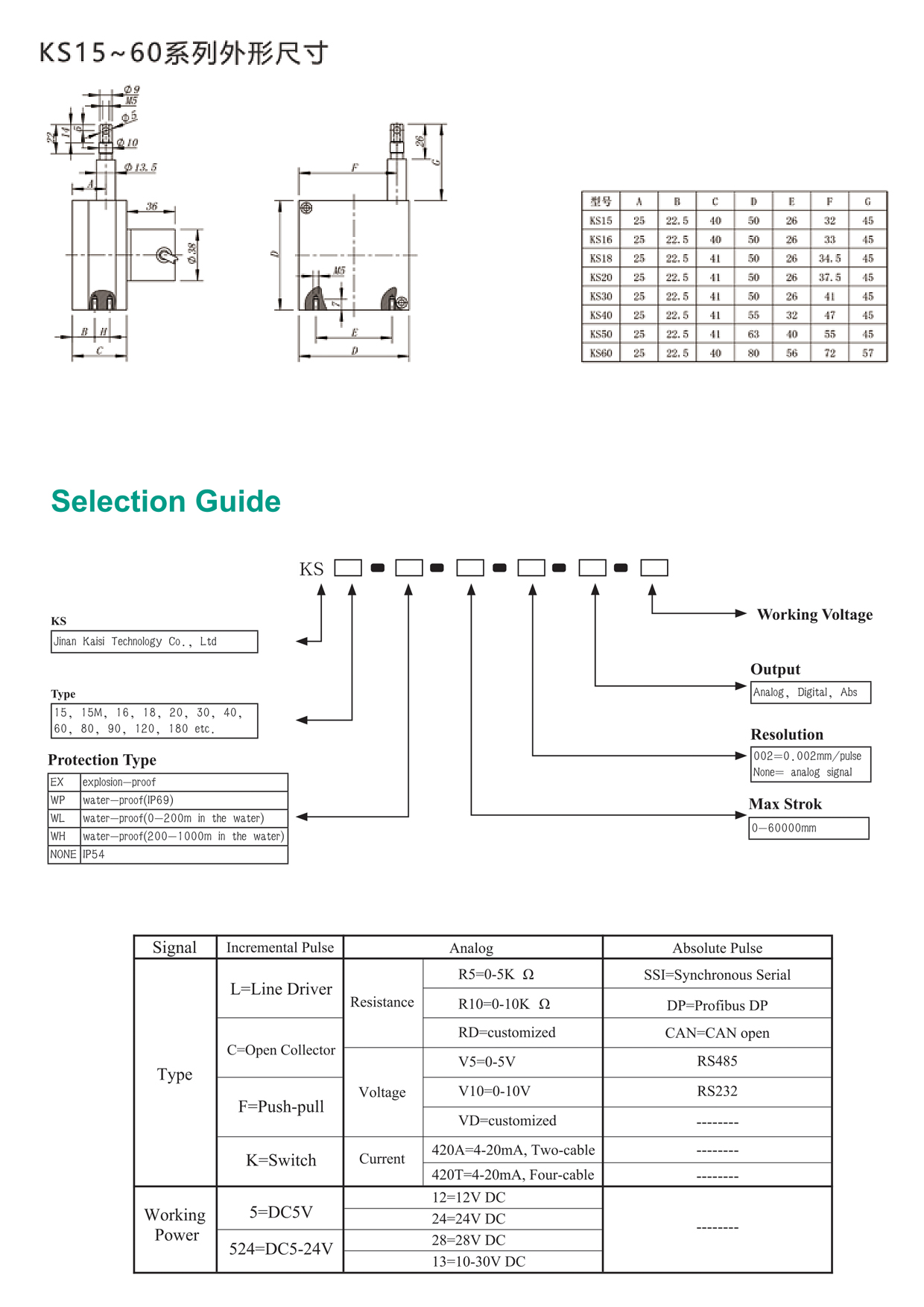

KS15MR Analog 영문 카탈로그 외형치수


●(KS15MR, 2wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output=Analog) (0.1%FS)

●(Analog  Signal output) (working voltage=10~30VDC)

●KS15MR-400 (0.4m)-420A-(output=4~20mA)-(2wire) (csq2668)


●(KS15MR, 3wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output=Analog) (0.1%FS)

●(Analog  Signal output) (working voltage=10~30VDC)

●KS15MR-400 (0.4m)-V10-(output=0~10V)-(3 Wire)


●(KS15MR, 3wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output=Analog) (0.1%FS)

●(Analog  Signal output) (working voltage=10~30VDC)

●KS15MR-400 (0.4m)-V5-(output=0~5V)-(3 Wire)


●(KS15MR, 3wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output=Analog) (0.1%FS)

●(Analog  Signal output) (2 Wire) (working voltage=10~30VDC)

●KS15MR-400 (0.4m)-K10-(output=0~10Kohm)-(3 Wire)

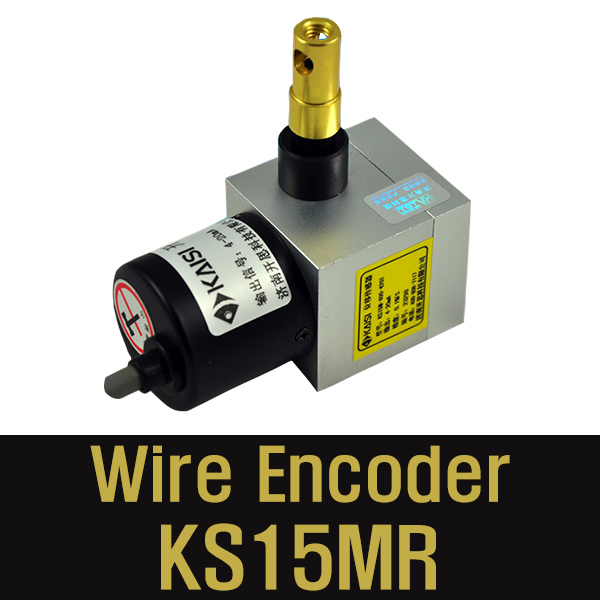

■(KAISI)사의 초미니 나노 컴팩트 마그네틱/레지스티브 아날로그 드로우 와이어 변위 센서(Draw Wire Displacement Sensor / Wire Potentiometer) KS15MR 시리즈 사급 모델 정보입니다.

KS15 초소형 나노 프레임을 기반으로 비접촉 마그네틱/고내구성 포텐쇼미터 회로와 아날로그 신호(저항, 4~20mA, 0~10V) 출력 모듈이 결합되어, 0~400mm (0.4m / Max Stroke 400mm) 구간을 극소형 설치 공간에서 측정하는 초정밀 위치 감지 센서입니다.

■주요 특징 요약

  • 측정 거리 (Stroke Range): 0 ~ 400 mm (0.4 m / Max Stroke 400mm)

    • MR(Magnetic / Precision Resistance) 기술이 적용된 초소형 하우징으로 장비 내부 매립 공간, 소형 로봇 그리퍼/핑거, 정밀 의료 장비, 소형 액추에이터 위치 피드백 대응.

  • 출력 방식 (Signal Output): Analog Signal (아날로그 신호)

    • PLC 아날로그 입력 카드(ADC), 데이터 로거, 변위 표시계(Indicator)와 직접 연동.

  • 방수/방진 보호 등급 (Protection Rating): IP54 / IP65

    • 일반 자동화 공장 설비(IP54)부터 수분 및 분진 노출이 있는 현장 환경(IP65)까지 선택 대응 가능.

■KS15 라인업 구성 비교

모델명측정 가능 거리출력 신호 타입하우징 / 특성주요 적용 분야
KS15MR (본 제품)0 ~ 400 mm아날로그 (저항, 4~20mA, 0~10V)초미니 나노 마그네틱/고내구성 하우징극소형 매립 공간, 높은 내구성이 요구되는 아날로그 모니터링
KS15A / KS15SA0 ~ 400 mm / 500mm아날로그 (저항, 4~20mA, 0~10V)표준형 / 강화형표준 아날로그 모듈 직접 연결
KS15D / KS15SD0 ~ 500 mm디지털 (펄스 / RS485 / 통신)표준형 / 강화형고정밀 위치 제어, PLC 카운터/모션 연동

■아날로그 출력 신호 세부 옵션 (Analog Output Signal)

  1. 전류 트랜스미터 내장형 (4 ~ 20 mA Transmitter Output):

    • 노이즈 영향이 적어 신호 전송 시 가장 권장되는 사양 (2-Wire / 3-Wire).

  2. 전압 트랜스미터 내장형 (0 ~ 10 V / 0 ~ 5 V DC Output):

    • 일반 전압 입력 모듈 및 ADC 연동용.

  3. 저항 출력형 (Potentiometer Output):

    • 0 ~ 5 kΩ / 0 ~ 10 kΩ 가변 저항 직결 출력.

■사급/주문 확인 사항 (KAISI)

  1. 아날로그 출력 타입 지정: 저항(5kΩ/10kΩ), 전류(4~20mA), 전압(0~10V) 중 수신기 사양에 맞춰 선택

  2. 보호 등급 선택: IP54(일반 실내) 및 IP65(분진/수분 방지) 중 설치 환경에 맞춰 지정

  3. 전원 공급 전압: 트랜스미터형(4~20mA / 0~10V) 적용 시 DC 24V 공급 환경 준비
