(KS50SD, 0~2.5m)●Digital,Draw Wire Displacement Sensor●Wire Potencial Meter●Wire Encorder●드로우 와이어 센서●와이어 포텐션 메타●와이어 엔코더●(IP54)(IP65)●(max stroke=2500mm)●(KAISI)

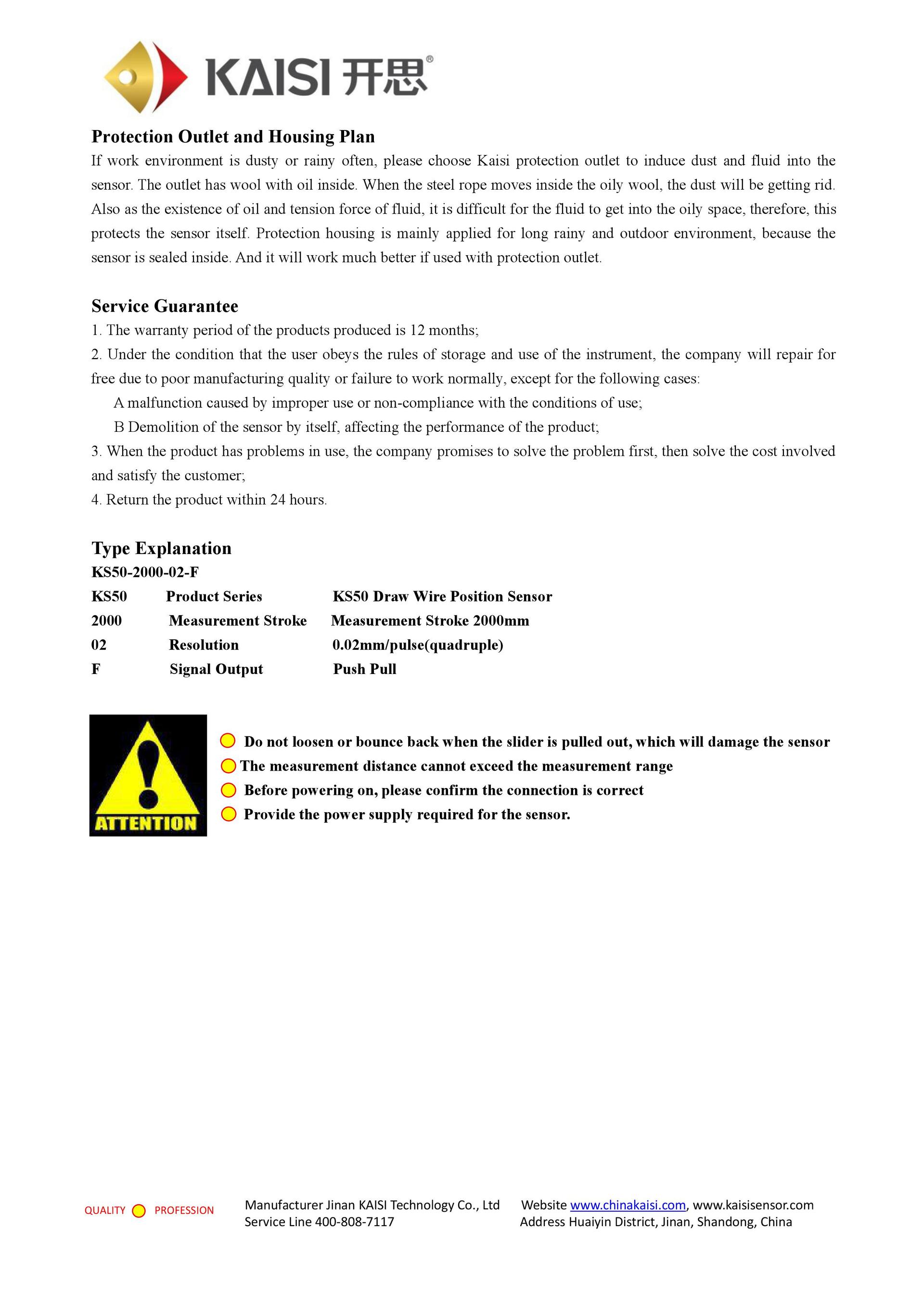

KAISI 전체 카탈로그 KS Series 영문 카탈로그
●(KS50SD, 8wire) Digital, Draw Wire Displacement Sensor (IP54)
●Draw Wire Displacement Sensor (output=Line driver) (0.05%FS)
●(Line Driver Signal output) (working voltage=5VDC)(1000PPR)
●KS50SD-2500 (2.5m)-0375-L-(Resolution=0.0375mm /pulse)
●(KS50SD, 8wire) Digital, Draw Wire Displacement Sensor (IP54)
●Draw Wire Displacement Sensor (output=Line driver) (0.05%FS)
●(Line Driver Signal output) (working voltage=5VDC)(2500PPR)
●KS50SD-2500 (2.5m)-015-L-(Resolution=0.015mm /pulse)
●(KS50SD, 8wire) Digital, Draw Wire Displacement Sensor (IP54)
●Draw Wire Displacement Sensor (output=Line driver) (0.05%FS)
●(Line Driver Signal output) (working voltage=5VDC)(5000PPR)
●KS50SD-2500 (2.5m)-0075-L-(Resolution=0.0075mm /pulse)

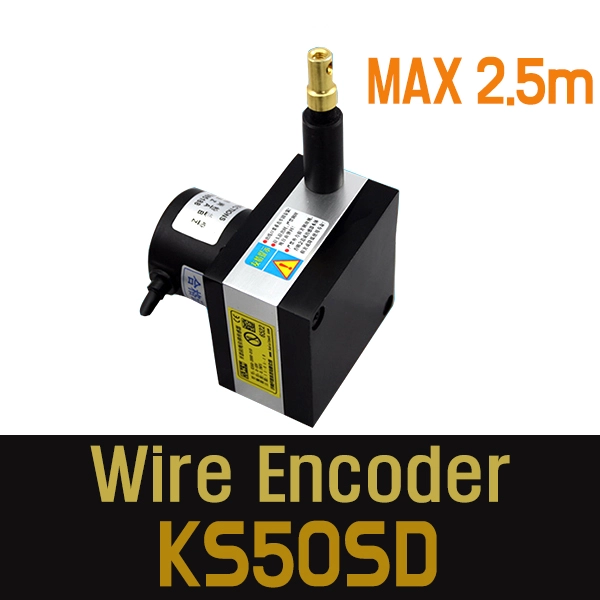

■(KAISI)사의 디지털 드로우 와이어 변위 센서(Draw Wire Displacement Sensor / Wire Encoder) KS50SD 시리즈 사급 모델 정보입니다.
KS50 컴팩트 프레임을 기반으로 내식성/내구성 강화 사양(Stainless Steel / Heavy Duty Housing 또는 강화 씰 구조)과 디지털 신호(엔코더 펄스 또는 통신) 출력이 결합되어, 최대 0~2.5m (2,500mm) 스트로크 구간을 고정밀로 측정하는 소형 위치 감지 센서입니다.
■주요 특징 요약
측정 거리 (Stroke Range): 0 ~ 2.5 m (2,500 mm / Max Stroke)
AGV/AMR 승강 리프트, 정밀 유압/공압 실린더, 이송 스테이지, 소형 로봇 암 위치 제어 대응.
모델명 특성 (KS50SD):
S (Special/Stainless/Heavy Duty): 내식성이 강화된 하우징 또는 분진/습기 침투를 강력히 차단하는 가혹 환경용 케이블 씰 구조.
D (Digital): 디지털 펄스(A/B/Z) 또는 디지털 통신(RS485 등) 출력 사양.
출력 방식 (Signal Output): Digital Signal (디지털 펄스 / 통신 출력)
노이즈 영향을 최소화하여 2.5m 구간의 위치 데이터를 정밀하게 PLC 및 모션 컨트롤러로 전송.
방수/방진 보호 등급 (Protection Rating): IP54 / IP65
일반 자동화 공장 설비(IP54)부터 수분 및 분진 노출이 있는 현장 환경(IP65)까지 선택 대응 가능.
■KS50 라인업 구성 비교
| 모델명 | 측정 가능 거리 | 출력 신호 타입 | 하우징 / 특성 | 주요 적용 분야 |
| KS50SD (본 제품) | 0 ~ 2.5 m (2,500mm) | 디지털 (펄스 / RS485 / 통신) | 강화형 (Heavy Duty/Stainless) | 가혹 환경, 고정밀 위치 제어, PLC 모션 연동 |
| KS50D | 0 ~ 2.5 m (2,500mm) | 디지털 (펄스 / RS485 / 통신) | 표준 컴팩트 하우징 | 일반 공장 자동화, 정밀 위치 제어 |
| KS50SA / KS50A | 0 ~ 2.5 m (2,500mm) | 아날로그 (저항, 4~20mA, 0~10V) | 강화형 / 표준형 | 아날로그 모듈 직접 연결, 간편 위치 모니터링 |
■디지털 출력 신호 상세 옵션 (Digital Signal Options)
증분형 디지털 펄스 (Incremental Encoder):
A, B, Z상 펄스 (예: 1024, 2048, 4096 PPR 등)
Line Driver, Push-Pull, NPN/PNP Open Collector
절대형 통신 신호 (Absolute Encoder):
RS485, Modbus-RTU, CANopen, SSI 프로토콜 지원
디지털 제어용 트랜스미터 옵션:
디지털 제어 모듈 기반 4~20mA / 0~10V DC 변환 출력
■사급/주문 확인 사항 (KAISI)
디지털 출력 신호 지정: 증분형 펄스(PPR 및 출력 회로) 또는 통신 프로토콜(RS485/Modbus 등) 지정
보호 등급 선택: IP54(일반 실내) 및 IP65(분진/수분 방지) 중 설치 환경에 맞춰 지정
전원 공급 전압: DC 5V, DC 10~30V, DC 24V 중 컨트롤러 사양 확인
원산지 Made in China
무게 1kg
