(KS90D, 0~6m)●Digital,Draw Wire Displacement Sensor●Wire Potencial Meter●Wire Encorder●드로우 와이어 센서●와이어 포텐션 메타●와이어 엔코더●(IP54)(IP65)●(max stroke=6000mm)●(KAISI)BEST
●(KS90D, 8wire) Digital, Draw Wire Displacement Sensor (IP54)
●Draw Wire Displacement Sensor (output=Line driver) (0.05%FS)
●(Line Driver Signal output) (working voltage=5VDC)(1000PPR)
●KS90D-6000 (6m)-075-L-(Resolution=0.075mm / pulse)
●(KS90D, 8wire) Digital, Draw Wire Displacement Sensor (IP54)
●Draw Wire Displacement Sensor (output=Line driver) (0.05%FS)
●(Line Driver Signal output) (working voltage=5VDC) (2500PPR)
●KS90D-5000 (5m)-03-L-(Resolution=0.03mm /pulse) (CSQ5185)
●KS90D-6000 (6m)-03-L-(Resolution=0.03mm /pulse)
●(KS90D, 8wire) Digital, Draw Wire Displacement Sensor (IP54)
●Draw Wire Displacement Sensor (output=Line driver) (0.05%FS)
●(Line Driver Signal output) (working voltage=5VDC) (5000PPR)
●KS90D-6000 (6m)-015-L-(Resolution=0.015mm /pulse)

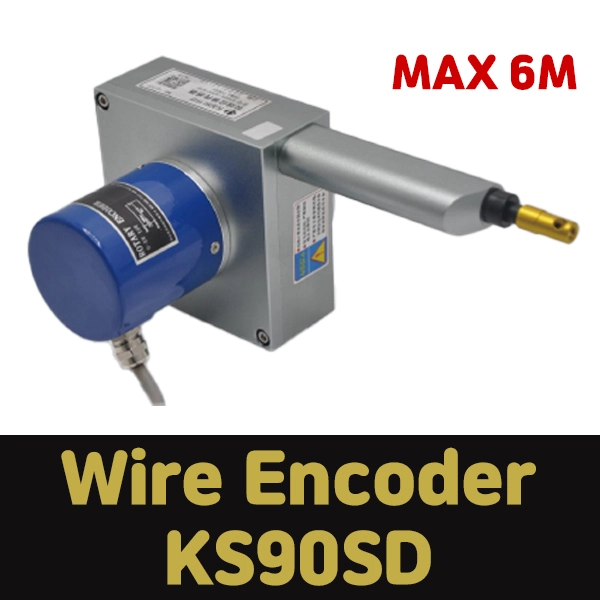

■(KAISI)사의 디지털 드로우 와이어 변위 센서(Draw Wire Displacement Sensor / Wire Encoder) KS90D 시리즈 사급 모델 정보입니다.
KS90 프레임 하우징을 기반으로 내부 정밀 스파이럴 권선 메커니즘과 디지털 신호(엔코더 펄스 또는 통신) 출력이 결합되어, 최대 0~6m (6,000mm) 스트로크 구간을 고정밀로 측정하는 위치 감지 센서입니다.
■주요 특징 요약
측정 거리 (Stroke Range): 0 ~ 6 m (6,000 mm / Max Stroke)
물류 창고 스태커 크레인, 유압/공압 실린더 위치 제어, 승강 리프트, 고소작업차, 자동문/셔터 제어 대응.
출력 방식 (Signal Output): Digital Signal (디지털 펄스 / 통신 출력)
노이즈 영향을 최소화하여 6m 구간의 위치 데이터를 정밀하게 PLC 및 모션 컨트롤러로 전송.
방수/방진 보호 등급 (Protection Rating): IP54 / IP65
일반 산업용 공장 설비(IP54)부터 수분 및 분진 노출이 있는 현장 환경(IP65)까지 선택 대응 가능.
■KS90 라인업 구성 비교
| 모델명 | 측정 가능 거리 | 출력 신호 타입 | 보호 등급 | 주요 적용 분야 |
| KS90D (본 제품) | 0 ~ 6 m (6,000mm) | 디지털 (펄스 / RS485 / 통신) | IP54 / IP65 | 고정밀 위치 제어, PLC 카운터 연동, 물류 자동화 |
| KS90A | 0 ~ 6 m (6,000mm) | 아날로그 (저항, 4~20mA, 0~10V) | IP54 / IP65 | 아날로그 모듈 직접 연결, 간편 위치 모니터링 |
■디지털 출력 신호 상세 옵션 (Digital Signal Options)
증분형 디지털 펄스 (Incremental Encoder):
A, B, Z상 펄스 (예: 1024, 2048, 4096 PPR 등)
Line Driver, Push-Pull, NPN/PNP Open Collector
절대형 통신 신호 (Absolute Encoder):
RS485, Modbus-RTU, CANopen, SSI 프로토콜 지원
디지털 제어용 트랜스미터 옵션:
디지털 제어 모듈 기반 4~20mA / 0~10V DC 변환 출력
■사급/주문 확인 사항 (KAISI)
디지털 출력 신호 지정: 증분형 펄스(PPR 및 출력 회로) 또는 통신 프로토콜(RS485/Modbus 등) 지정
보호 등급 선택: IP54(일반 실내) 및 IP65(분진/수분 방지) 중 설치 환경에 맞춰 지정
전원 공급 전압: DC 5V, DC 10~30V, DC 24V 중 컨트롤러 사양 확인
■제품 특장점
●우수한 와이어 구동성: 와이어 꼬임 현상이 없으며, 풀림과 감김 반응성이 부드럽습니다.
●내환경성 하우징: 고강도 알루미늄 재질을 채택하여 분진, 진동, 부식 환경에 강합니다.
●콤팩트한 설계: 측정 거리 대비 소형화되어 장비 내부 공간 활용도가 높습니다.
●높은 반복 정밀도: 정밀 측정 위치 제어 장비 및 리프트, 산업용 액추에이터에 적합합니다.
원산지 Made in China
무게 1kg
