LH100●LH69●LH51●LH51LH25●Air Drive Oil booster unit●에어식 유압 유니트●에어식 유압 펌프●에어구동 유압 유니트●에어구동 유압 펌프●에어 드리이브 유압 유니트●에어 드라이브 유압 펌프●(maxflow=2.1L/min)●(max ratio=10:1)●(SITEKE,SITEC)
●Air Drive Oil booster
●LH100 (ratio=100:1) (flow=0.5Liter)
●LH25 (ratio=51:1) (flow=1Liter)
●LH25 (ratio=25:1) (flow=2.1Liter) (csq3399)

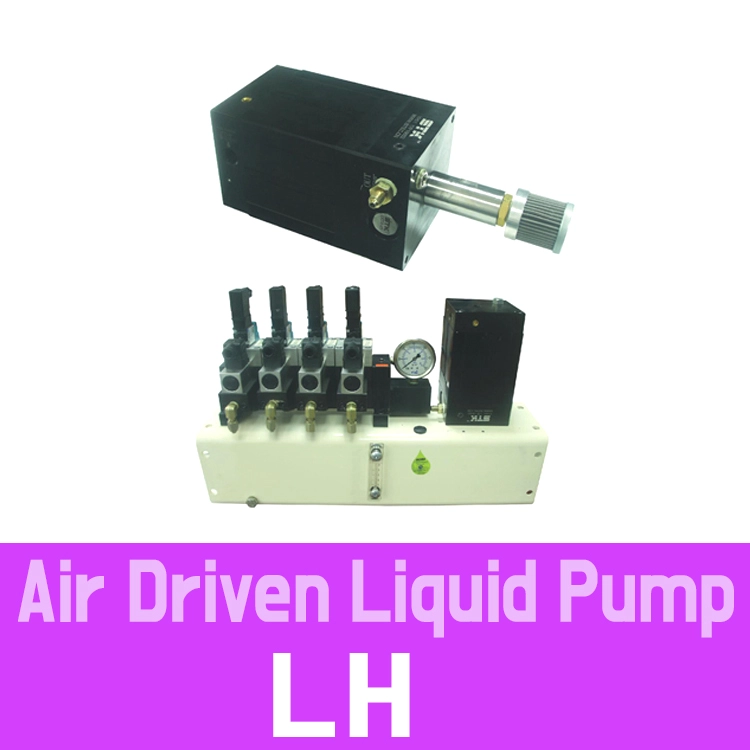

■SITEK(SITEC) LH 시리즈 Air Driven Oil Booster Unit은 압축공기를 구동원으로 사용하여 유압유 및 각종 작동유를 고압으로 증압·공급하는 에어구동식 유압 펌프 유니트(Compact Power Unit)입니다.
전기 모터 없이 공장 내 일반 압축공기(1~10 bar)만으로 작동하며, 컴팩트한 구조로 최대 100:1의 높은 증압비와 최대 2.1 L/min 수준의 유량을 안정적으로 출력합니다.

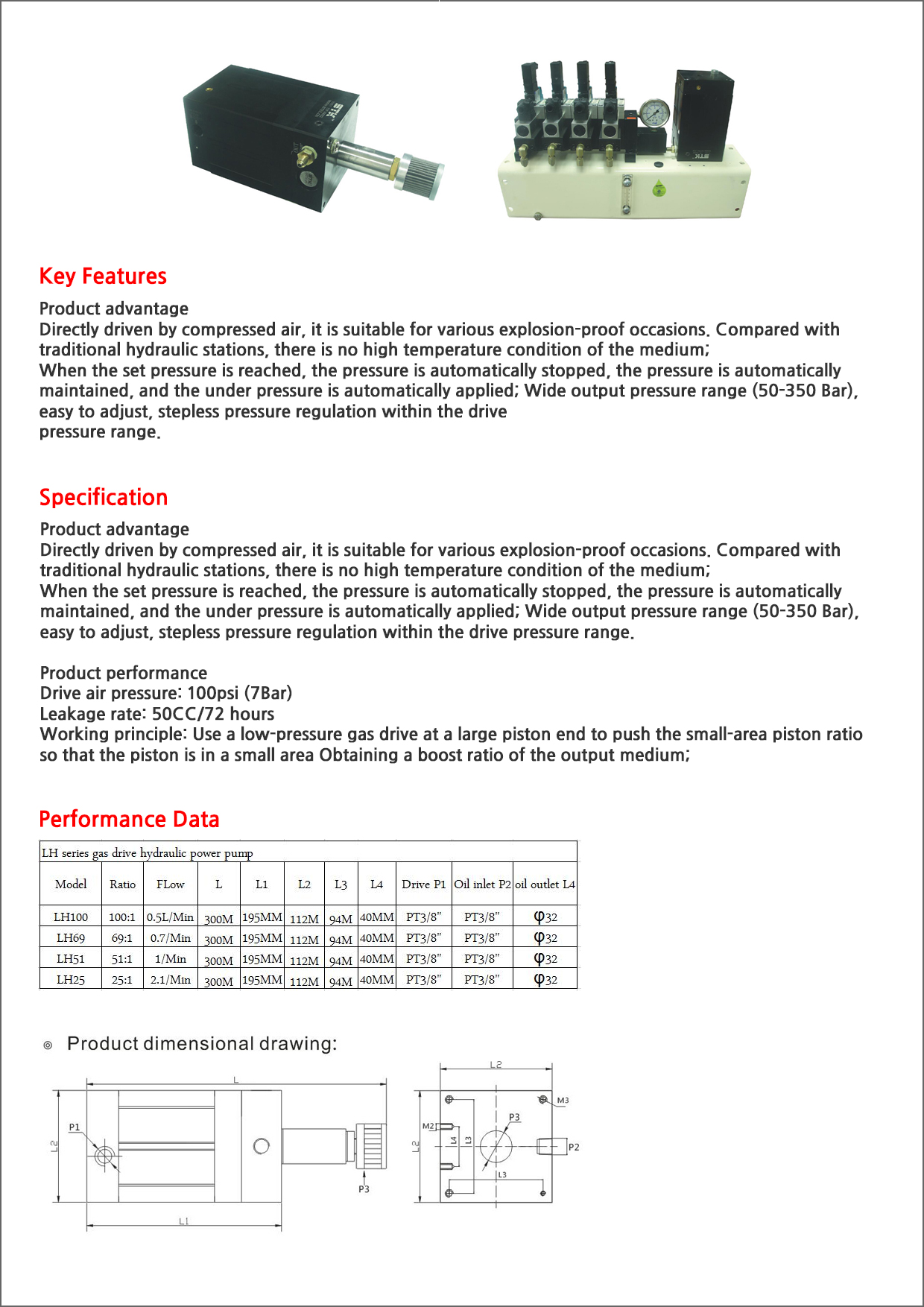

■LH 시리즈 라인업 및 사양
LH 시리즈는 증압비(Pressure Ratio, $i$) 및 토출 특성에 따라 모델이 구별되며, 초고압 클램핑, 유압 프레스, 텐셔너 및 내압 시험용 유압원으로 사용됩니다.
| 모델명 | 증압비 (Ratio) | 이론 최대 토출압력 (공압 7 bar 입력 시) | 특징 및 주요 용도 |
| LH10 (LH010) | 10 : 1 | ~70 bar | 최대 유량 대응 (Max Flow ~2.1 L/min), 저압 대유량 유압 작동원 |
| LH25 | 25 : 1 | ~175 bar | 중압 유압 클램핑, 유압 프레스, 릴리프 시스템 |
| LH51 | 51 : 1 | ~357 bar | 고압 유압 공구, 배관 내압 시험 |
| LH69 | 69 : 1 | ~483 bar | 고압 유압 렌치, 밸브 작동원 |
| LH100 | 100 : 1 | 최대 700 bar 이상 | 최대 초고압 대응, 초고압 유압 텐셔너, 내압/파괴 시험 |
■LH 시리즈의 핵심 특징 및 장점
에어 구동 및 방폭 안전성 (Air Driven):
전기를 일절 사용하지 않으므로 모터 과열이나 스파크 우려가 없어 방폭구역(Explosion-proof Zone) 및 가연성 환경에서 안전합니다.
무단계 압력 및 유량 제어:
입력단 에어 레귤레이터의 압력만 조절하면 유압 출력 압력 및 토출 유량을 손쉽게 무단계로 정밀하게 제어할 수 있습니다.
자동 압력 유지 (Auto Stall Function):
배관 및 시스템 내부 압력이 목표 설정 압력(입력 공압 $\times$ 증압비)에 도달하면 펌프가 자동으로 동작을 멈추고(Stall), 유압 누설이나 사용으로 압력이 떨어지면 즉시 자동으로 작동하여 압력을 보정합니다.
컴팩트 일체형 유니트 구성 가능:
오일 탱크, 에어 필터·레귤레이터, 고압 유압 게이지, 밸브류가 단일 프레임에 모듈화되어 장비 인라인 설치 및 이동식 파워팩으로 적용하기 용이합니다.
■주요 적용 분야
공작기계 및 자동화 설비: 유압 클램프, 지그(Jig) 고정, 유압 자키 및 펀칭기
초고압 유압 공구 구동: 유압 볼트 텐셔너, 유압 너트, 초고압 유압 렌치
성형 및 가공 장비: 유압 프레스, 베어링 탈착 장비
시험 및 검사 장비: 유압 부품, 밸브, 고압 호스의 내압 및 기밀 시험기
원산지 Made in china
무게 1kg
