WTSA100-2T-DAT20L unit●(Ratio=2:1)●(Air Booster unit + DAT kosha tank)●(에어 부스터 WTSA100-2T + DAT20 kosha tank)●가스 부스터 유니트●에어 증압기 유니트●(tank=20L)●(2배)●(9.9bar)●(WEITAI,DME)

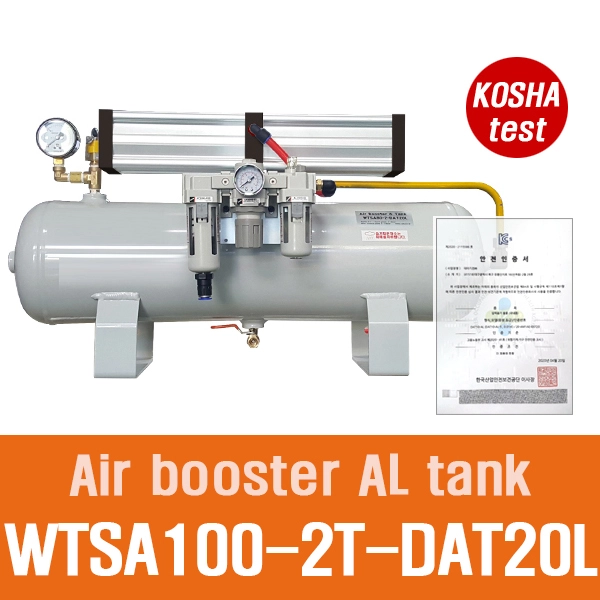

●Air booster with DAT20L kosha tank
●한국산업안전공단검사품
●WTSA100-2T-DAT20L (tank max pressure=9.9Bar) (csq4603)
(at 5bar flow=1900L/min ANR) (at 5bar 토출유량=50L/min)
●Air Booste=(WTSA100-2) (Ratio=2:1)
●KOSHA Tank=(DAT20L-AL) (max pressure=9.9bar)
●PD=(air input pressure=2~8bar)
●PH=(air output pressure=4~16bar)
●PO=(air output pressure=1~9.9bar)
■대유량 에어 부스터 유니트 (WTSA100-2T-DAT20L, ø100mm 20L KOSHA 알루미늄 에어탱크 결합형) 사양 및 제품 특징
■유니트 및 기본 제원 (Unit Specifications)
| 제품명 | 대유량 에어 부스터 유니트 (Air Booster with 20L KOSHA Tank Unit) |
| 대표 모델명 | WTSA100-2T-DAT20L |
| 관리 코드 | csq4603 |
| 에어 부스터 모델 | WTSA100-2 (실린더 내경 ø100mm, 증압비 2:1) |
| 에어 탱크 모델 | DAT20L-AL (용량 20L / 알루미늄 / KOSHA 검사품) |
| 증압 비율 (Ratio) | 2 : 1 (입력 압력의 2배 증폭) |
| 구동 압력 (PD) | 2 ~ 8 bar (구동 공기압) |
| 최대 토출 압력 (PH) | 최대 16 bar (부스터 자체 사양) |
| 유니트 설정 압력 (PO) | 1 ~ 9.9 bar (KOSHA 탱크 안전기준 세팅) |
| 유량 특성 | 입력 5 bar 기준 소모유량 1,900 L/min (ANR) / 토출유량 50 L/min |
| 구동 방식 | 무전원 공압 자동 왕복 구동 (방폭 지역 사용 가능) |

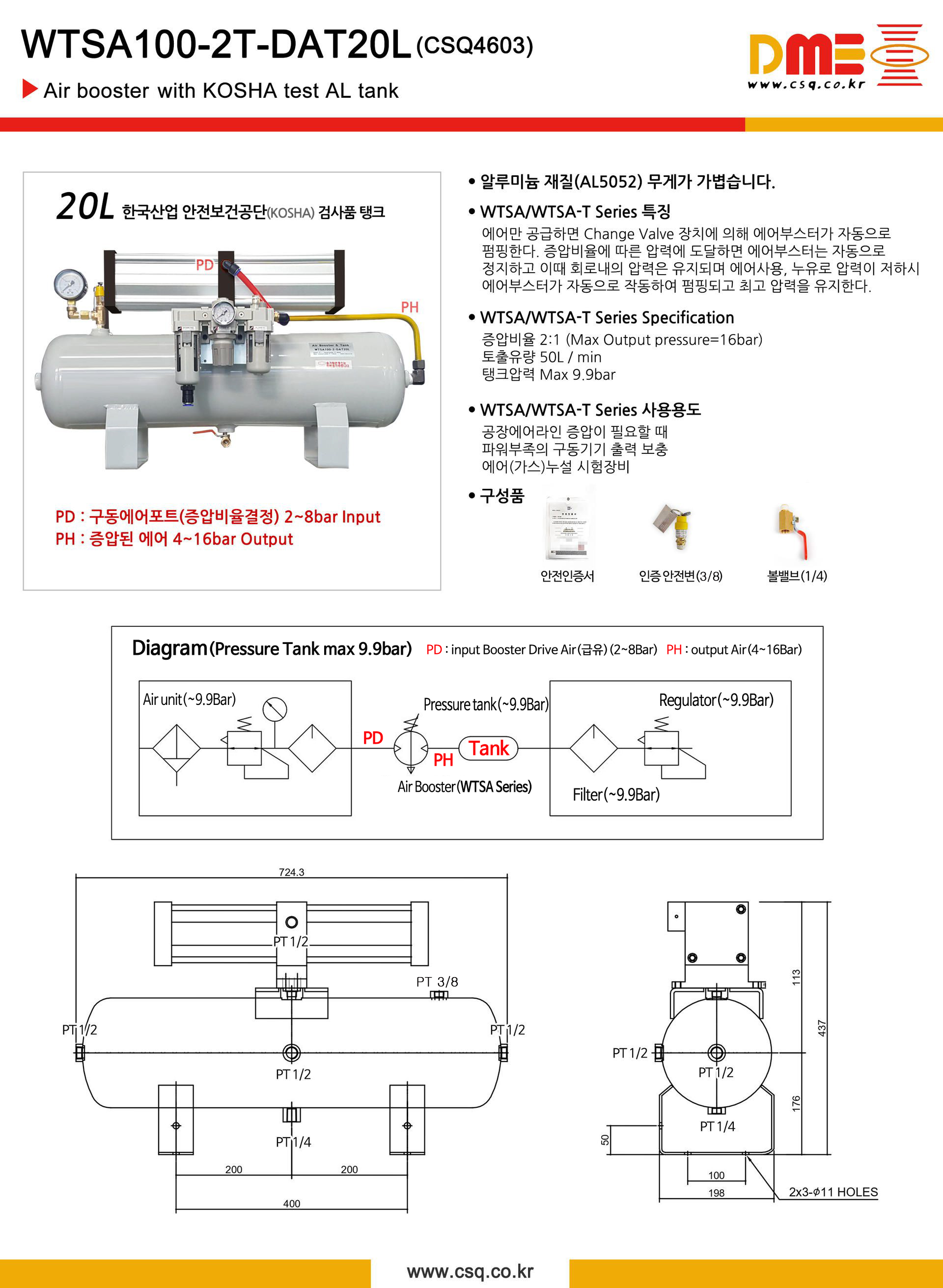

■주요 시스템 구성 (System Configuration)
WTSA100-2 대유량 에어 증압기: 전기 없이 압축공기만으로 구동하는 ø100mm 대형 피스톤 고효율·고유량 공압 증압기 본체
KOSHA 인증 20L 에어 탱크 (DAT20L-AL): 최대 사용 압력 9.9 bar의 한국산업안전보건공단 검사 승인 알루미늄(AL) 에어 탱크
통합 조절 및 안전 부품 일체형:
압력 게이지 (Pressure Gauge)
압력 조절용 레귤레이터 (Regulator)
KOSHA 인증 안전밸브 (Safety Valve)
응축수 배출용 드레인 밸브 (Drain Valve)
■핵심 특징 및 동작 원리 (Key Features & Principle)
대유량 증압 성능 (ø100mm 실린더): ø100mm 대형 실린더 적용으로 토출유량 50 L/min(입력 5 bar 기준)을 확보하여, 대형 공압 실린더 구동 및 에어 소모량이 많은 고부하 현장에 안정적으로 대응합니다.
무전원 방폭 구동: 전기 배선이나 외부 전원 공급 없이 순수 공압(Automatic Valve 장치)만으로 작동하여 스파크 위험이 있는 방폭 구역에서 안전하게 작동합니다.
자동 압력 유지 (Auto Stop & Pressure Hold):
압축공기가 공급되면 자동으로 펌핑을 시작하여 압력을 2배로 승압합니다.
설정된 목표 압력(최대 9.9 bar)에 도달하면 부스터가 자동으로 정지하여 회로 내 압력을 유지합니다.
공압 사용 또는 누유로 인해 압력이 낮아지면 자동으로 재작동(Pumping)하여 설정 압력을 항시 보충·유지합니다.
말단 공압 기기 파워 보충: 공장 메인 에어 라인의 압력이 떨어지거나 말단 부위의 공압 실린더 출력이 부족할 때 국소적으로 강한 에어 파워를 보충해 줍니다.
■주요 적용 분야 (Applications)
산업용 대유량 공압 설비: 말단 공압 기기 압력 부족 해결, 공압 실린더 출력 강화, 고부하 클램핑 장치
시험 및 검사 장비: 안전밸브 시험기, 각종 밸브 기밀 시험기, 압력 용기 시험용 고압 압력원 확보
국소 증압 및 방폭 현장: 메인 라인 압력 저하 구간 국소 증압, 전기를 사용할 수 없는 방폭 구역 내 에어 파워 보충
원산지 Made in China
무게 1kg
