DCP-670-XY24●(DCP670XY24)●case cooler●솔레노이드 일체형 냉각기●제어반 냉각 시스템●케이스 쿨러 온도 제어●캐비넷 냉각 시스탬●캐비넷 온도 제어 시스탬●(WEL,DME)

440,000원

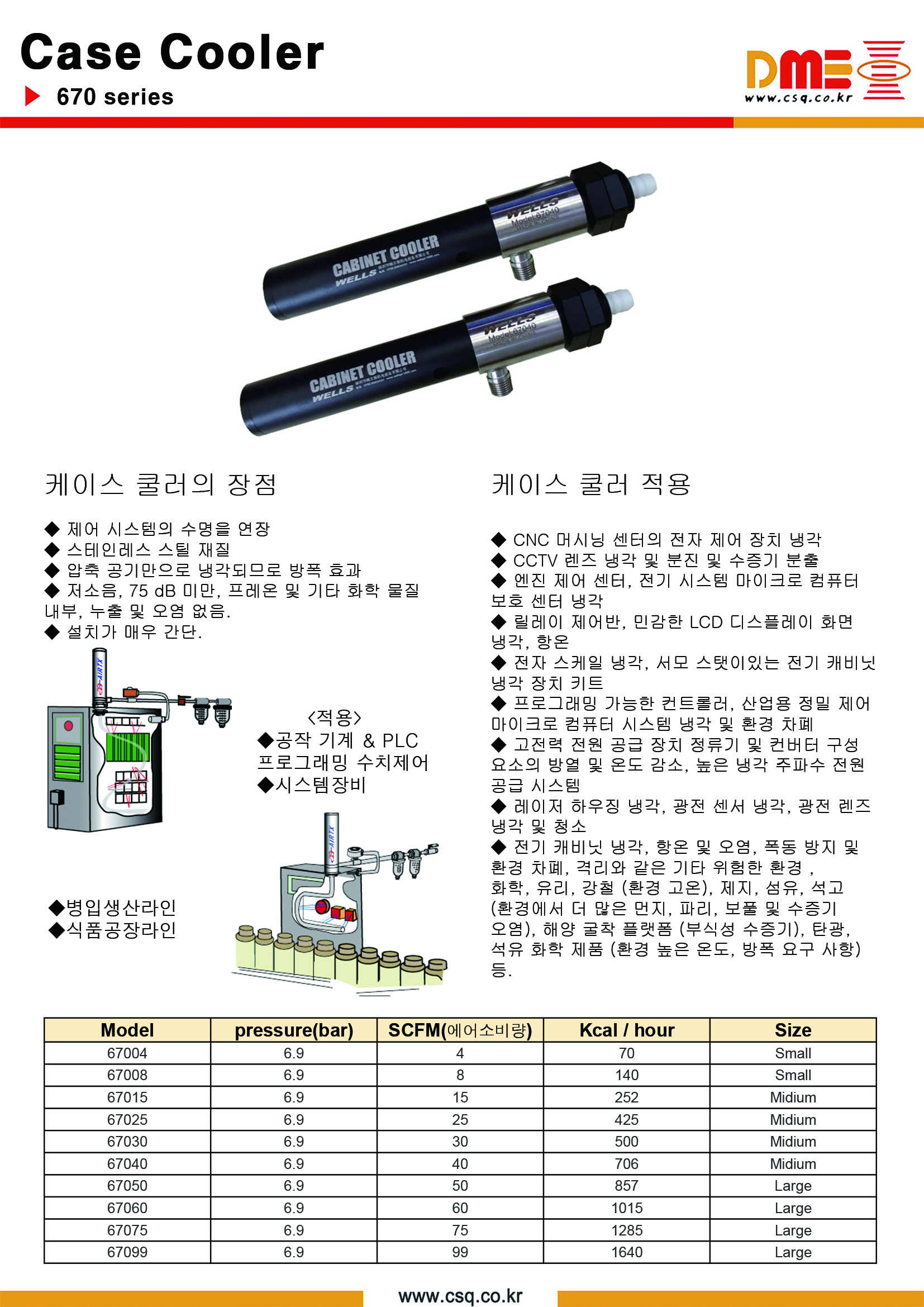

카탈로그

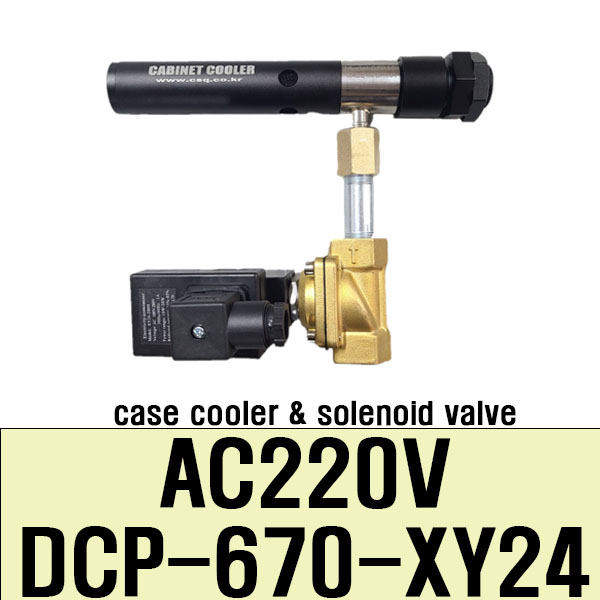

●Case cooler & Solenoid Valve

●DCP-670-XY24 (Manual controller) (MAD0501)


■적합한 웰 섀시 캐비닛 쿨러 모델 을 올바르게 선택하는 방법

1. 먼저 캐비닛에있는 모든 전기 장비의 총 전력 소비량을 계산 한 다음 발열량의 약 10 %를 기준으로 총 발열량을 계산합니다.
2. 캐비닛의 총 표면적 (바닥 제외)을 계산합니다. 캐비닛의 주변 온도와 목표 온도의 차이에 따라 다음 표를 사용하여 환경에서 캐비닛의 열 흡수력을 계산합니다.
.

온도차

3

6

9

12

15

18

21

24

와트 / ㎡

4.9

11.3

16.5

23.8

30.8

38.5

46.3

53.8

3. 섀시의 총 열 흡수 전력에 총 전기 난방 전력을 더한 후 냉각에 필요한 총 전 력을 얻습니다. 상한에 따라 해당 섀시 캐비닛 쿨러 모델을 선택하려면 모델 표를 참조하십시오.예는 다음과 같습니다.

1.  전기 컨트롤 박스 의 총 전력은 7560W이고 총 난방 전력은 7560 * 10 % =        756W로 추정됩니다.

2.  주변 온도는 섭씨 41도, 케이스 내부 온도는 섭씨 35도, 케이스의 총 표면적   (상단 제외)은  3.9 평방 미터로 케이스의 흡열력 입니다. is : 11.3 * 3.9 = 44W

3.  필요한 총 냉각 전력 : 756 + 44 = 800W

 모델 표에 따라 67040 섀시 캐비닛 쿨러를 선택해야 합니다.


●평수= 쿨링 케이스 체적  (㎥  )  ÷   3.3

●온도차이= 전기 컨트롤박스 외부 온도 - 온도 차이 참고 (상수 표 차이)

●(A)=공급되는 총 전력량 (설계 소바 전력 W) 10% 정도 적용


●(*W)=평수 X 온도차이

●총 냉각 전력 (W)= (A)  + (*W)


●총 냉각 전력이 (W) 정해 지면 670시리즈 제품 모델에 있는

   냉방 능력 W에 해당하는 (cas cooler 670시리즈) 제품모델을 선정합니다.


■ DCP-670-XY24 (솔레노이드 일체형 케이스 쿨러 / 제어반 냉각 시스템) 제품 정보와 카테고리 키워드를 바탕으로 정리한 기술 사양서입니다.

제어반(Cabinet/Panel) 내부 온도 제어 및 내부 에어 유입/배기 시스템의 주요 명세 구조를 확인하실 수 있습니다.

■제품 개요 (Product Overview)

항목정보
제품명 / 모델명DCP-670-XY24 (DCP670XY24)
제품 분류솔레노이드 일체형 케이스 쿨러 (Solenoid Integrated Case Cooler)
주요 용도제어반/캐비넷 온도 제어 및 자동 냉각 시스템 (Enclosure Cooling System)
구동 및 제어 방식DC 24V 전원 구동 / 솔레노이드 밸브 일체형 자동 에어 제어
주요 취급 브랜드/공급사WEL, DME 등 공압·냉각 제어 전문 브랜드 라인업

■주요 사양 및 성능 (Technical Specifications)

구분주요 사양 (Specification)상세 설명
제어 전원 (Power Supply)DC 24V제어반 표준 24V DC 전원 연동 (Solenoid & Control Unit)
작동 방식 (Operation)솔레노이드 밸브 일체형내부 온도 스위치 및 외부 신호에 연동하여 쿨러 에어 차단/공급 자동 제어
설치 및 적용 대상제어반 / 스위치보드 / 캐비넷밀폐형 전장박스 내부의 국소 열화 현상 방지 및 이물질 유입 차단
주요 기능정밀 온도 제어 & 과열 방지내부 부품(인버터, PLC, 서보 드라이버 등)의 발열 제어 및 수명 연장
방청 및 외관산업용 특수 하우징고온·분진 환경에 견디는 강인한 케이싱 구조

■핵심 특징 및 적용 효과 (Features & Benefits)

  1. 솔레노이드 밸브 일체형 구조

    • 에어 쿨러 본체에 솔레노이드 밸브가 통합되어 별도의 외장 밸브 배관 작업 없이 DC 24V 신호만으로 쿨러 온/오프(ON/OFF)를 제어할 수 있습니다.

  2. 에너지 절감 및 공압 효율화

    • 상시 에어를 분사하는 방식과 달리, 설정 온도 달성 시에만 솔레노이드 밸브가 열려 공압(Air) 소모량을 최소화합니다.

  3. 제어반 내 습기 및 이물질 차단

    • 냉각 작용과 동시에 내부 양압(Positive Pressure)을 유지하거나 적절한 순환을 유도하여 먼지, 유분, 습기 유입을 예방합니다.

  4. 전장 부품 오작동 및 트립(Trip) 예방

    • 고발열 제어기(PLC, 드라이브, SSR 등)의 열화로 인한 시스템 정지를 사전 방지합니다.

■추천 설치 및 사용 환경

  • 자동화 제어반 (Automated Control Cabinets)

  • 공작기계 및 산업용 로봇 제어함

  • 분진 및 유분이 많은 공장 환경 (CNC, 프레스, 성형기 라인 등)

  • 외곽/외부 설치용 전장 캐비넷 온도 관리
