AE3Z-D61●AE3Z-R61●AE3Z-T61●Photoelectirc Sensor●포토 센서●광 센서●Diffuse Photoelectric Sensor●(Dimension=31x20x10.8)●Sensor(sensing distance=15m)●(OMCH,HUG.DME)
● (Diffuse type) Diffuse Photo sensor A Class
●AE3Z-D61 (CSQ5100)
(sensing distance=500mm) (DC type, NPN, NO)
(Standard detection=Sensitivity adjuster) (Dimension=31x20x10.8)
●Retro-reflective photo sensor A Class
●AE3Z-R61 (CSQ5101)
(sensing distance=2m) (DC type, NPN, NO)
(Standard detection=Sensitivity adjuster) (Dimension=31x20x10.8)
●Through beam photo sensor A Class
●AE3Z-R61 (CSQ5102)
(sensing distance=10m) (DC type, NPN, NO)
(Standard detection=Fixed) (Dimension=31x20x10.8)

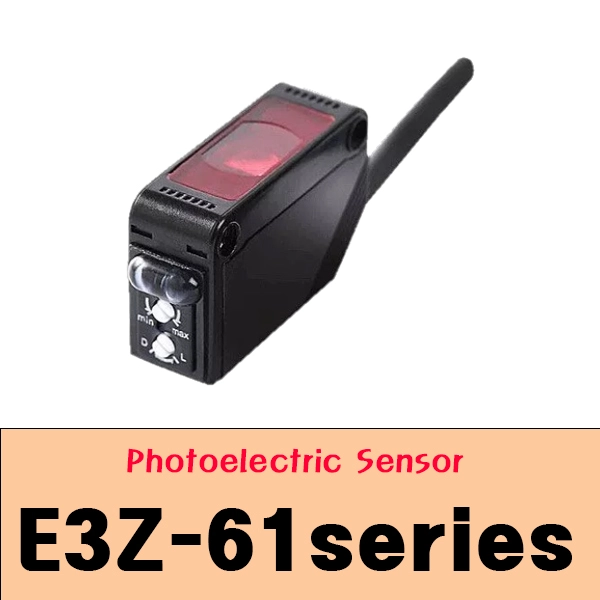

■First Leading Industrial 브랜드의 AE3Z 컴팩트 광센서 A 클래스 시리즈 (AE3Z-D61 / AE3Z-R61 / AE3Z-T61)
■ 제품 개요 (Product Overview)
AE3Z 시리즈는 초소형 컴팩트 외량 규격(31 × 20 × 10.8 mm)을 가진 고성능 A 클래스 광전 센서(Photoelectric Sensor)입니다.
DC 전원 및 NPN N.O.(Normally Open) 제어 출력을 표준으로 탑재하고 있으며, 감지 방식에 따라 직접 반사형(Diffuse-reflective), 미러 반사형(Retro-reflective), 투과형(Through-beam) 3가지 라인업으로 제공되어 자동화 설비 내 협소한 공간에도 손쉽게 장착할 수 있습니다.
■주요 모델 및 사양 비교 (Model Lineup & Specifications)
| 항목 | 직접 반사형 (Diffuse) | 미러 반사형 (Retro-reflective) | 투과형 (Through-beam) |
| 모델명 | AE3Z-D61 (CSQ5100) | AE3Z-R61 (CSQ5101) | AE3Z-T61 (CSQ5102) |
| 감지 거리 (Distance) | 500 mm (50 cm) | 2 m (전용 미러 반사판 기준) | 10 m (투광기-수광기 한 쌍) |
| 출력 방식 (Output) | DC 타입, NPN, N.O. (Normally Open) | DC 타입, NPN, N.O. (Normally Open) | DC 타입, NPN, N.O. (Normally Open) |
| 감도 조절 (Sensitivity) | 감도 조절 볼륨 (Adjuster) 내장 | 감도 조절 볼륨 (Adjuster) 내장 | 고정형 (Fixed) |
| 외형 규격 (Dimension) | 31 × 20 × 10.8 mm | 31 × 20 × 10.8 mm | 31 × 20 × 10.8 mm |
■주요 특징 (Key Features)
초소형 컴팩트 외함: 31×20×10.8mm의슬림한 하우징으로 소형 컨베이어, 물류 분류 라인, 정밀 기계 내부 공간 배치에 최적화되어 있습니다.
고정밀 A 클래스 광학 소자: 투명체, 불투명체, 물체 표면 반사율 변화에 대한 정밀 감지 응답성을 확보했습니다.
유연한 감도 세팅:
AE3Z-D61 / AE3Z-R61: 전면/후면의 감도 조절 볼륨(Sensitivity adjuster)을 이용해 미세한 배경 및 거리에 따른 동작 미세 조정 가능.
AE3Z-T61: 10m 장거리 감지용으로, 감도가 고정(Fixed)되어 있어 현장 세팅 복잡도를 줄이고 설치 효율성 증대.
■감지 방식별 주요 적용 분야 (Applications)
| 감지 방식 | 주요 적용 영역 |
| 직접 반사형 (D61) | 반사판이나 별도 투광기 없이 검출물 자체에 빛을 쏘아 감지 (포장 라인 상자 감지, 부품 통과 확인) |
| 미러 반사형 (R61) | 맞은편 반사판에 빛을 쏘아 차단 여부 감지 (투명 용기/필름 검출, 중거리 물체 이송 모니터링) |
| 투과형 (T61) | 마주 보는 투광기-수광기 사이를 통과하는 물체 차단 감지 (10m 장거리 차단 게이트, 컨베이어 출입 통제) |
원산지 Made in China
무게 1kg
