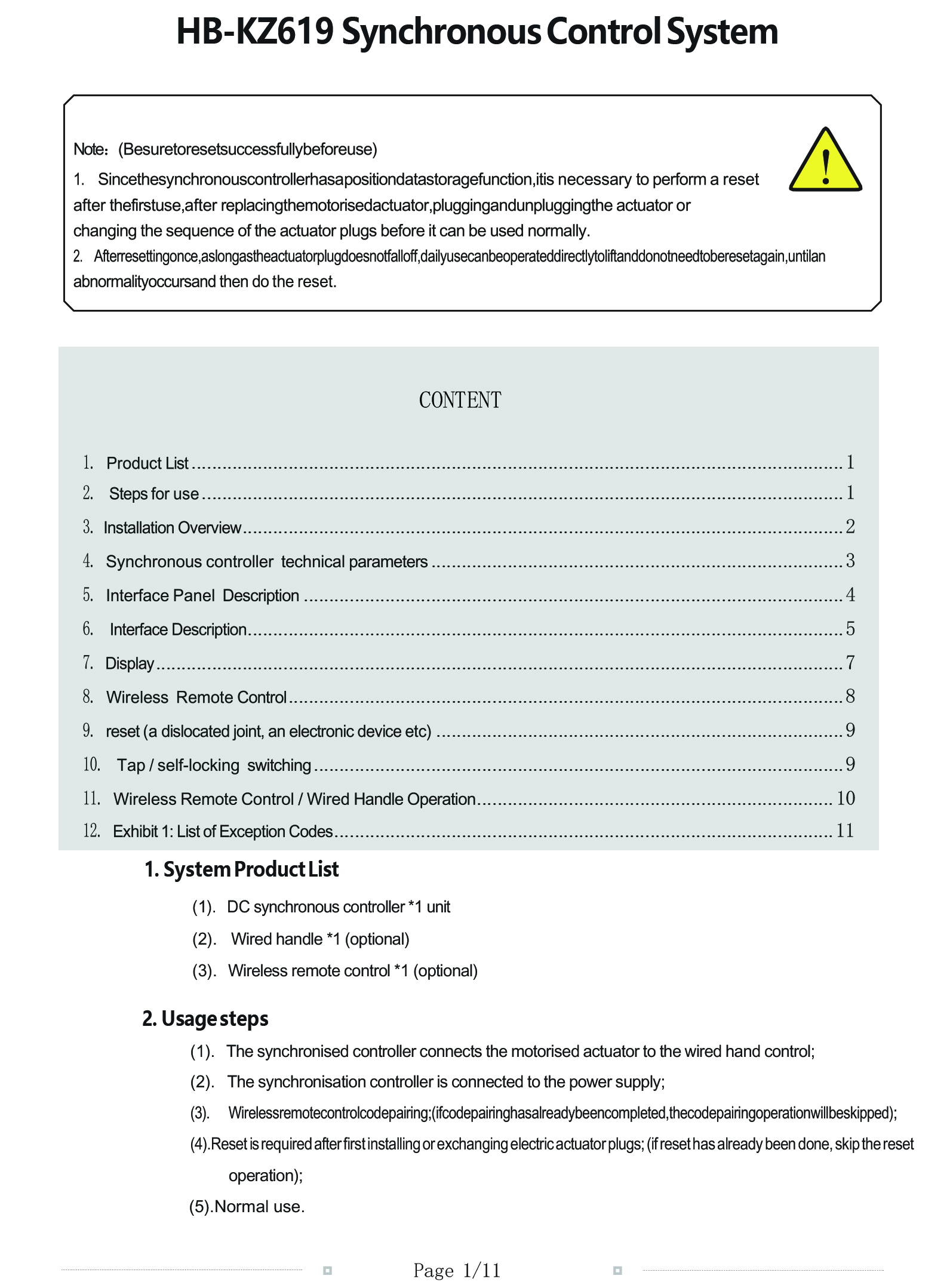

HB-KZ619 manual


●HB-KZ619 Synchronous Control System

●KB-KZ619-2 (CSQ5701)

●KB-KZ619-4 (CSQ5702)


■KB-KZ619 (HB-KZ619 / KBKZ619) 모델은 HONGBA 브랜드의 홀센서(Hall Sensor) 내장형 전동 실린더 2대 이상을 오차 없이 동일한 속도와 위치로 구동하기 위한 동조 제어 컨트롤 시스템(Synchronous Control System)입니다.

2대 이상의 액추에이터를 단일 상판이나 프레임에 부착하여 올려야 할 때, 부하 불균형으로 인한 기울어짐, 씹힘, 프레임 변형 현상을 방지해 줍니다

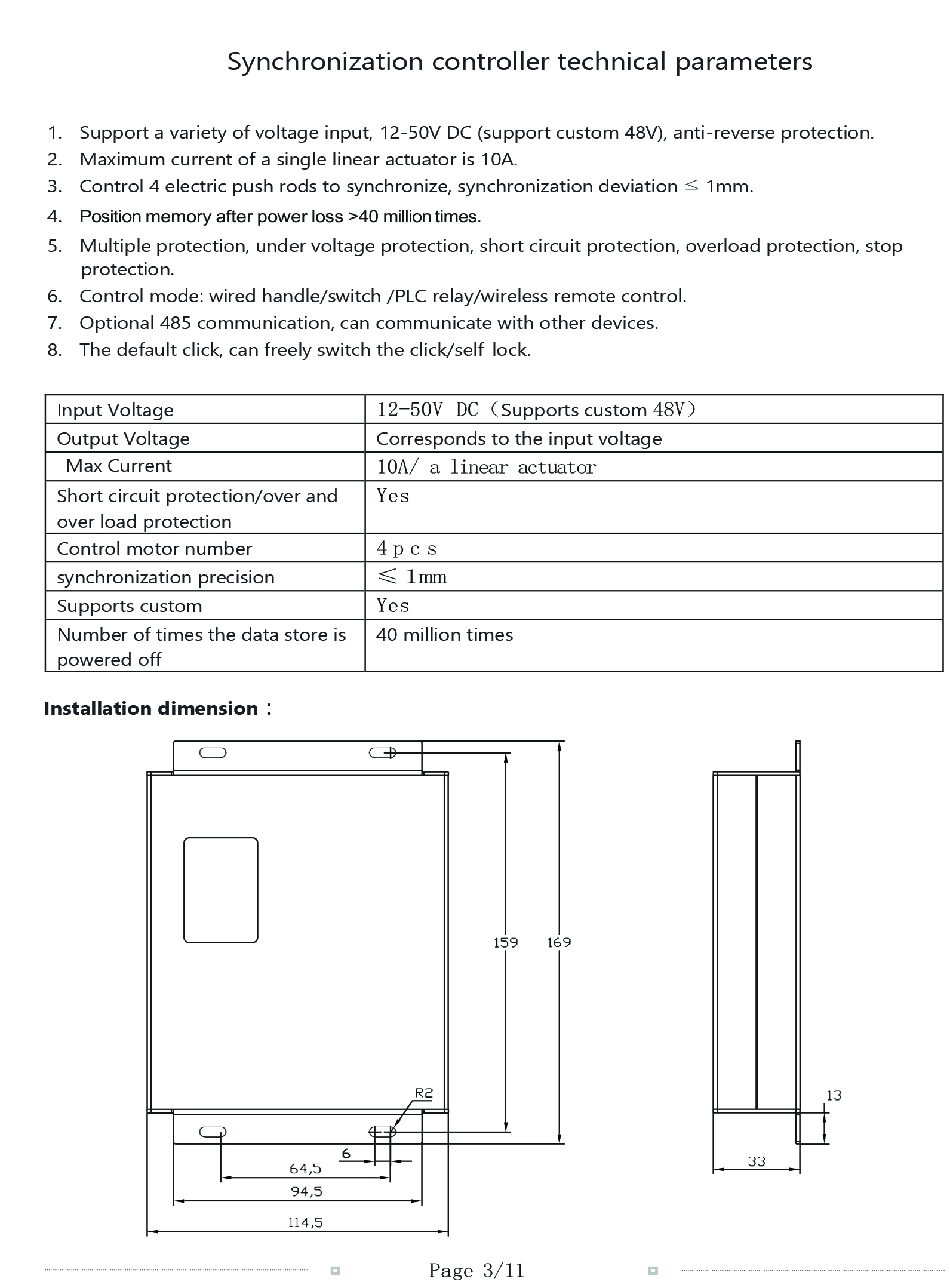

■주요 제원 및 사양 정리

항목사양 명세비고
모델명KB-KZ619 / HB-KZ619 / KBKZ619HONGBA 동조 제어 컨트롤 박스
제어 방식동조 제어 (Synchronous Control)펄스(Pulse) 비교 기반 실시간 속도/위치 맞춤
연동 대상홀센서 내장형 액추에이터 (예: HB-DJ825-H2 등)모터 회전 펄스 신호 수신 필요
입력 전압AC 110V ~ 220V 또는 DC 12V / 24V메인 파워 및 컨트롤 보드 구동 전원
출력 방식다중 DC 모터 동기 제어 출력실린더 간 속도 미세 조율 및 오차 보정

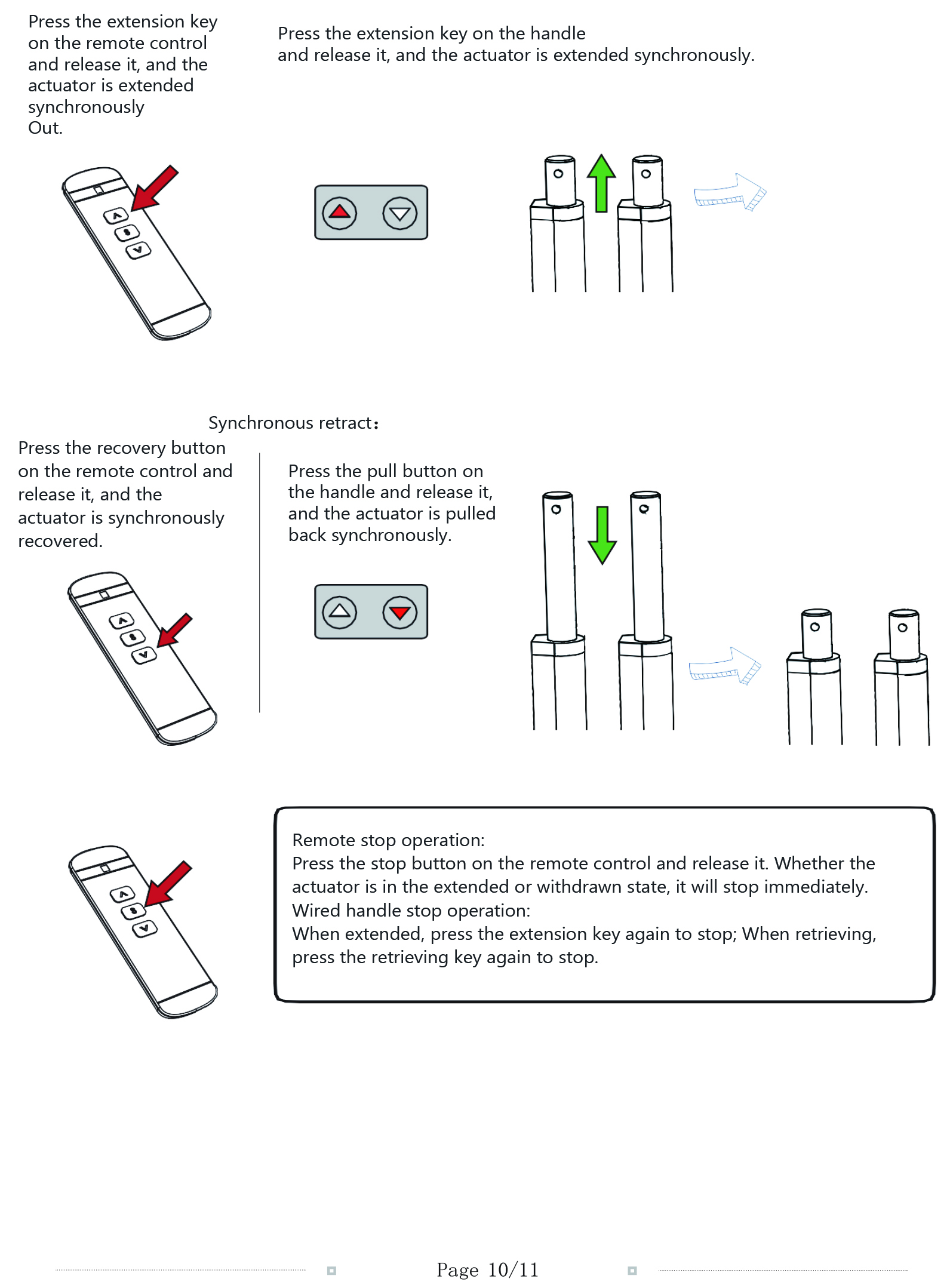

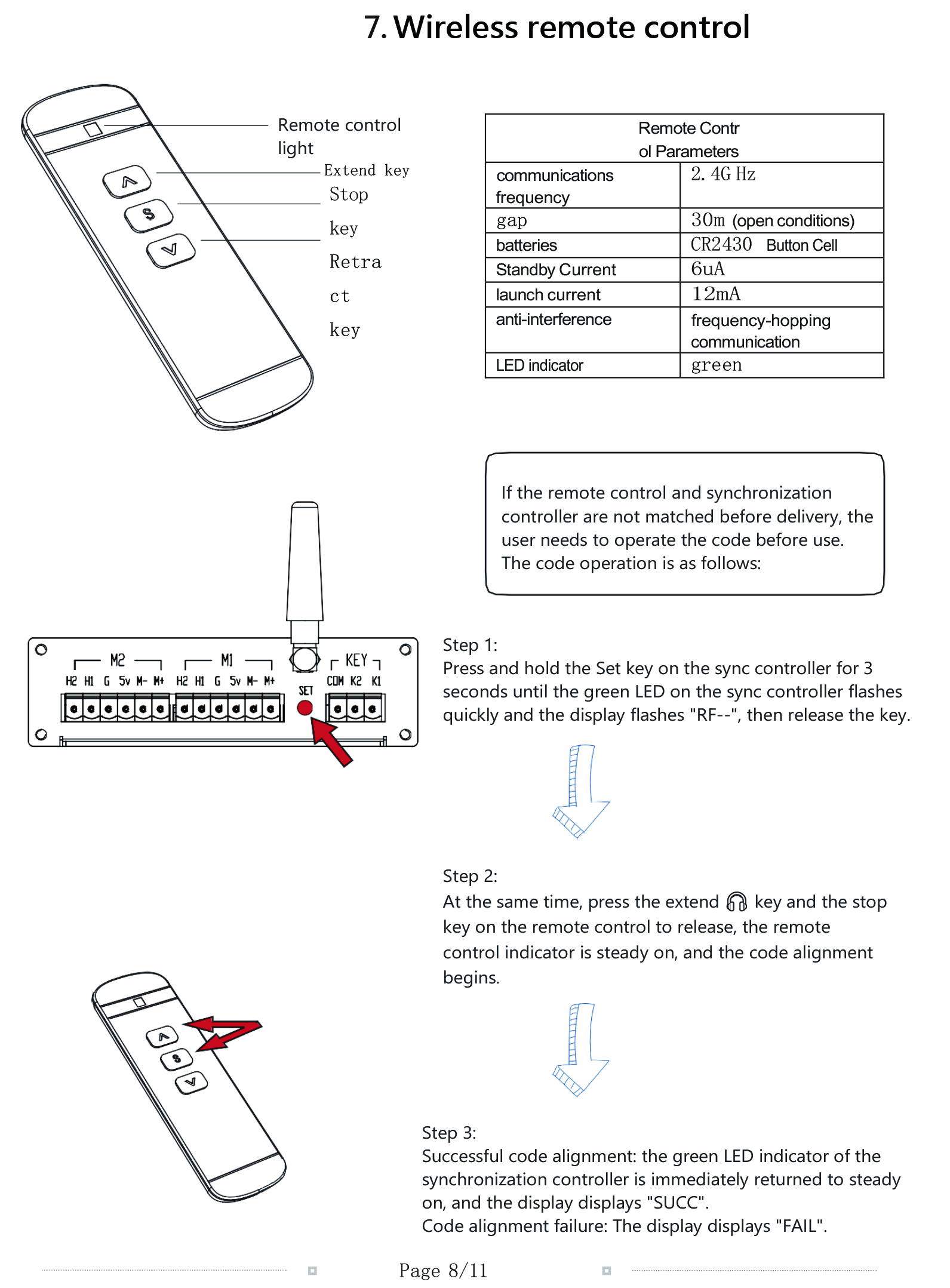

조작 방식유선 핸드 스위치 또는 무선 리모컨 연동스위치 신호 수신 후 동시 구동
제조사HONGBA전동 액추에이터 제어 부품 전문

■동조 제어(Synchronous Control)의 필요성 및 동작 원리

  1. 부하 편차에 따른 불균형 방지:

    • 일반 DC 전동 실린더 2대를 단순히 병렬로 전원에 연결하면, 양쪽 부하(무게) 차이 및 모터 편차로 인해 한쪽이 먼저 전진하거나 속도가 달라져 상판이 기울어지고 기계적 잼(Jamming) 현상이 발생합니다.

  2. 홀센서 펄스 실시간 보정:

    • KB-KZ619는 각 액추에이터의 듀얼 홀센서(Hall Sensor)에서 피드백되는 디지털 펄스 수와 주파수를 실시간으로 비교 감시합니다.

    • 한쪽 실린더가 더 느리게 움직이면 빠른 쪽 모터의 속도를 미세 제어(PWM 감속)하여 두 축의 스트로크 위치 및 이동 속도를 완벽하게 일치시킵니다.

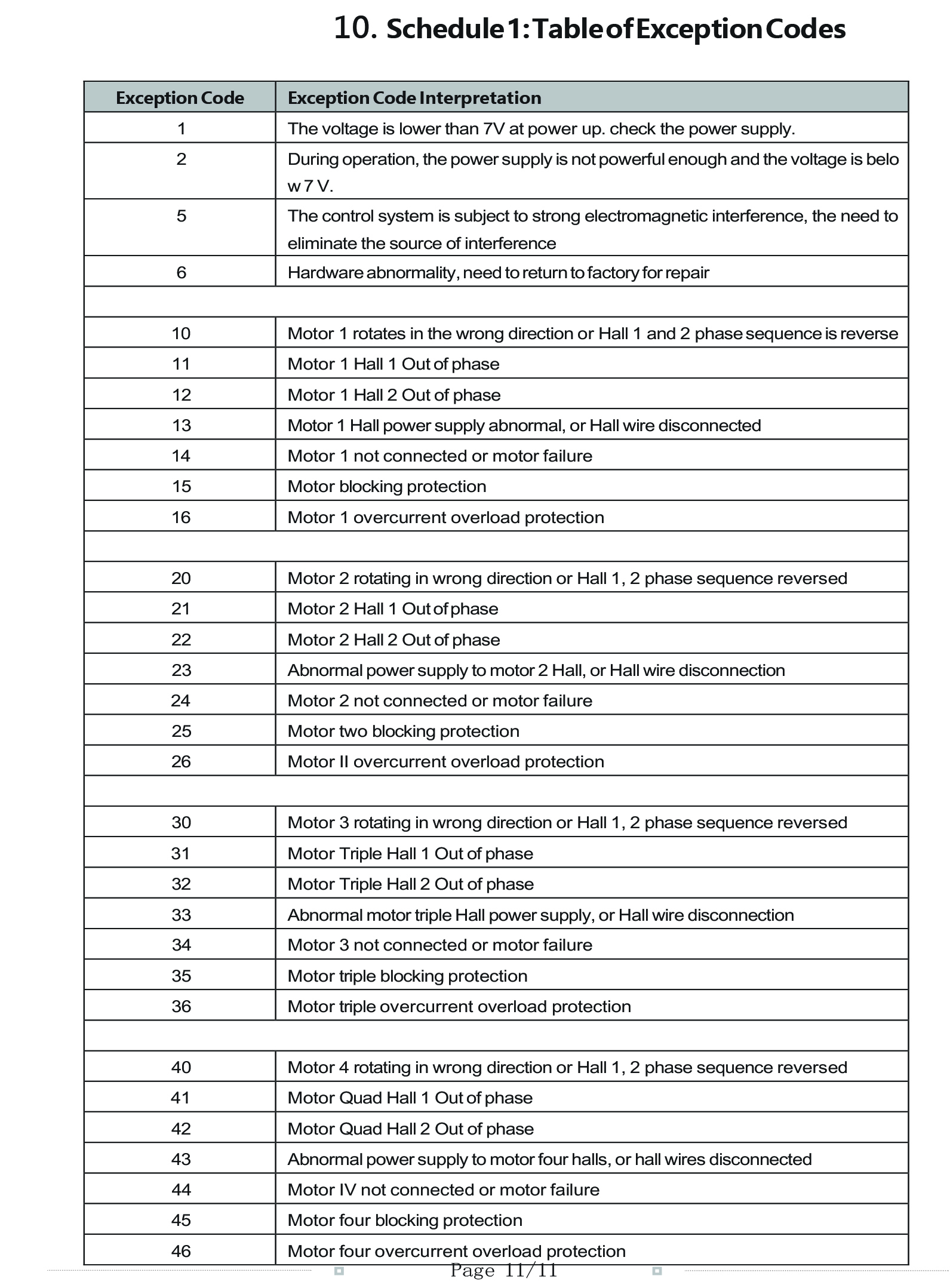

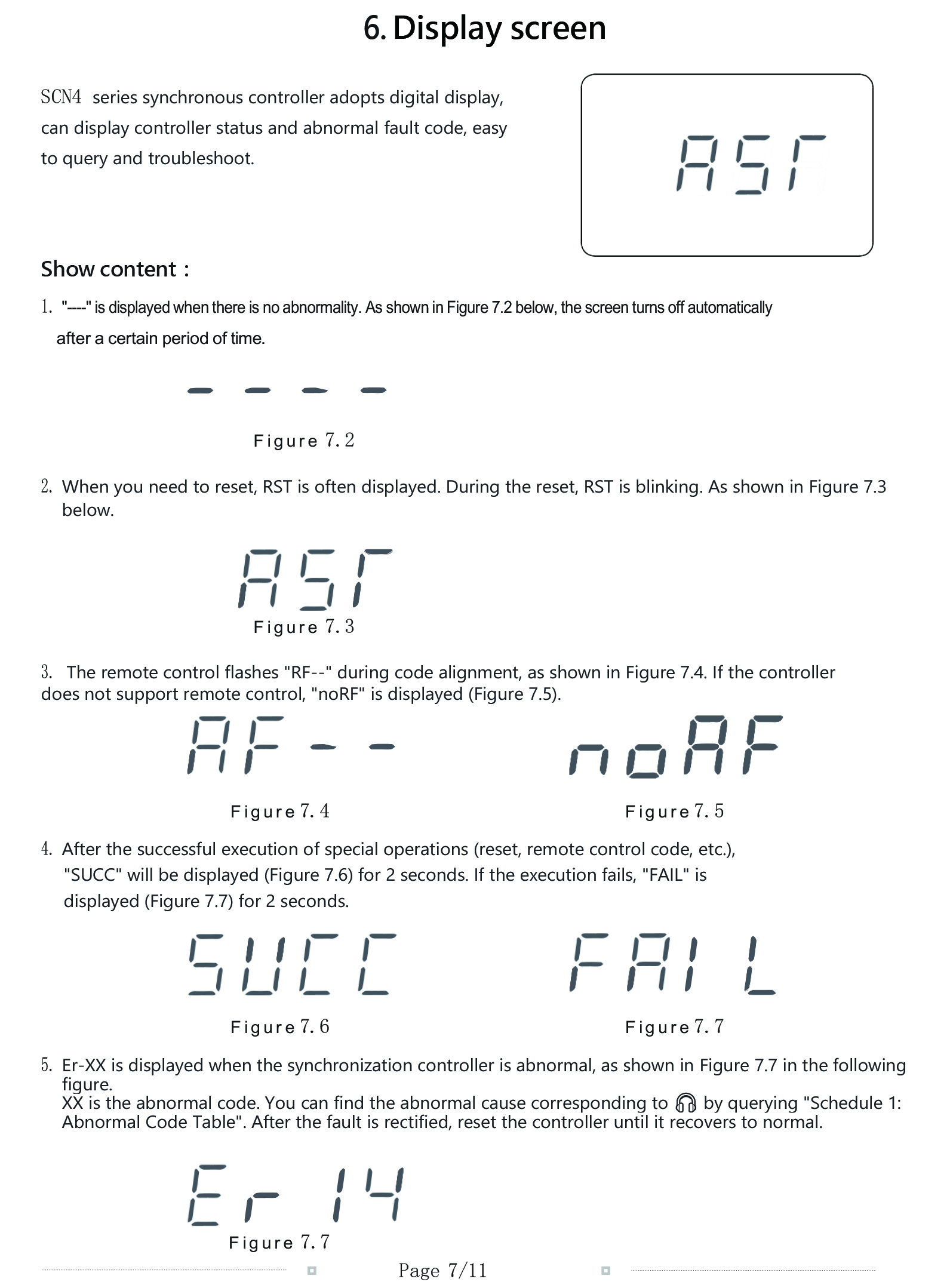

  3. 안전 차단 및 비상 정지:

    • 한쪽 액추에이터에 장애물이 걸리거나 모터 과부하/센서 단선으로 두 축 간 오차가 설정된 허용 범위를 초과할 경우, 시스템 손상을 막기 위해 두 실린더를 즉시 동시 정지시킵니다.

■주요 적용 분야

  • 듀얼 리프팅 테이블 / 작업대: 넓은 상판을 2개 이상의 실린더로 균일하게 올리고 내리는 자동화 대형 작업대

  • 대형 덮개 및 해치 개폐: 좌/우 균형을 맞춰 동시에 열고 닫아야 하는 산업용 덤프, 태양광 트래커, 상부 덮개

  • 의료 및 간병용 특수 베드: 침대 상하 높이 조절 시 환자의 기울어짐을 방지해야 하는 정밀 의료용 리프트

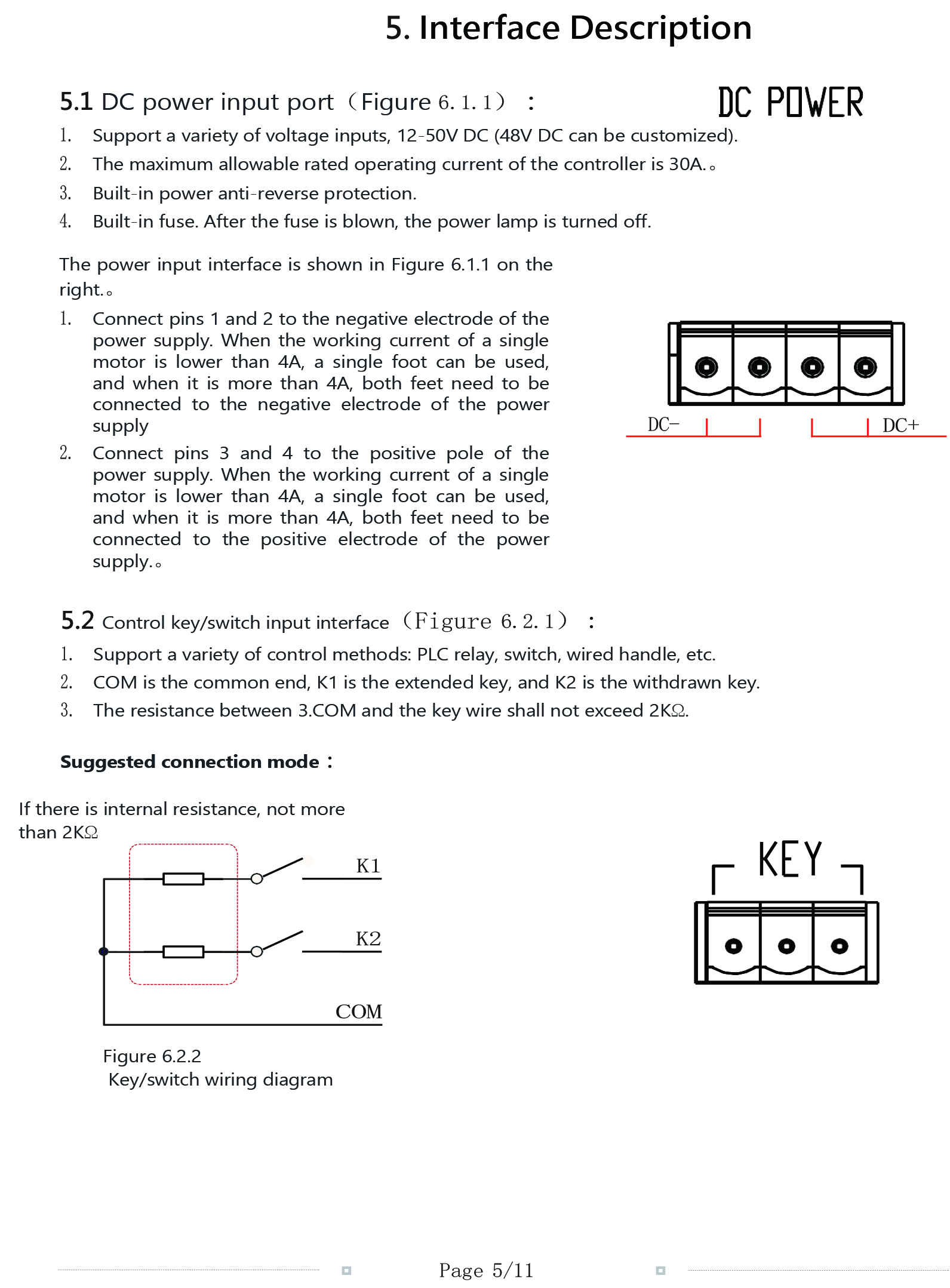

■결선 및 시스템 구축 참고 사항

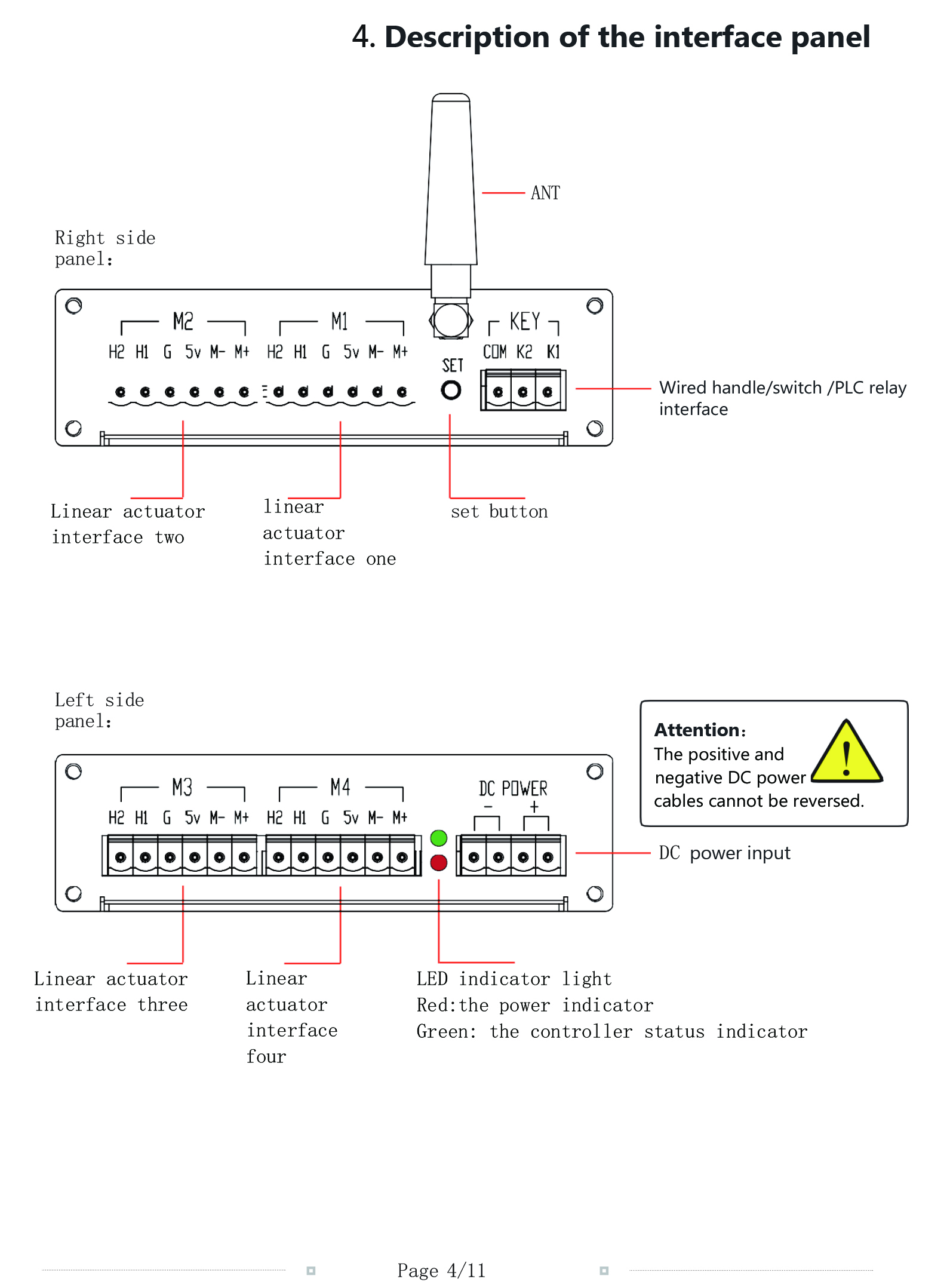

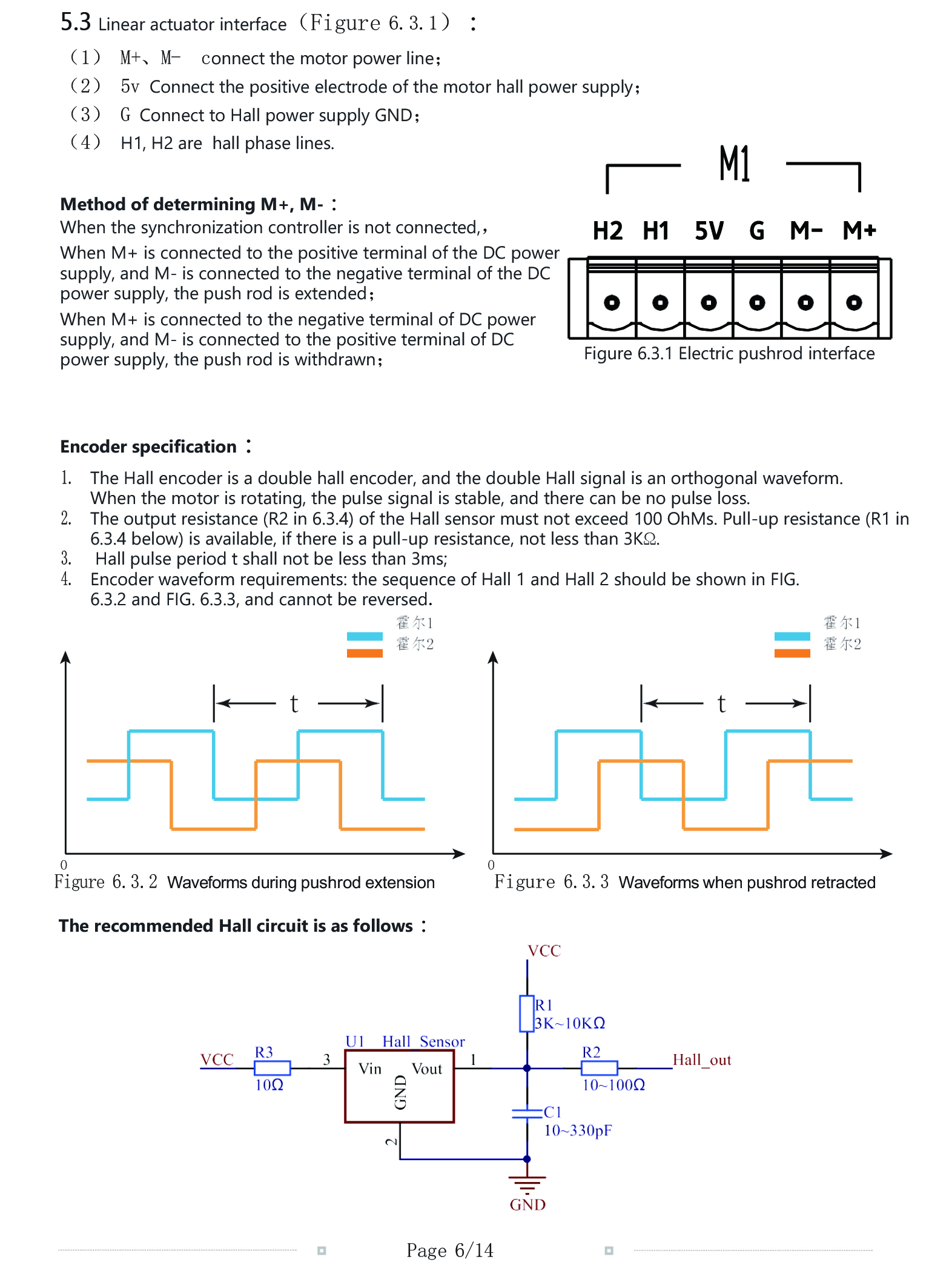

  • 전용 센서선 결선 필수: 본 컨트롤러는 단순히 전원만 제어하는 박스가 아니므로, 모터 구동선(+/-) 외에 홀센서 VCC, GND, Signal A, Signal B 선이 컨트롤러 전용 단자에 정밀하게 결선되어야 동조 기능이 활성화됩니다.

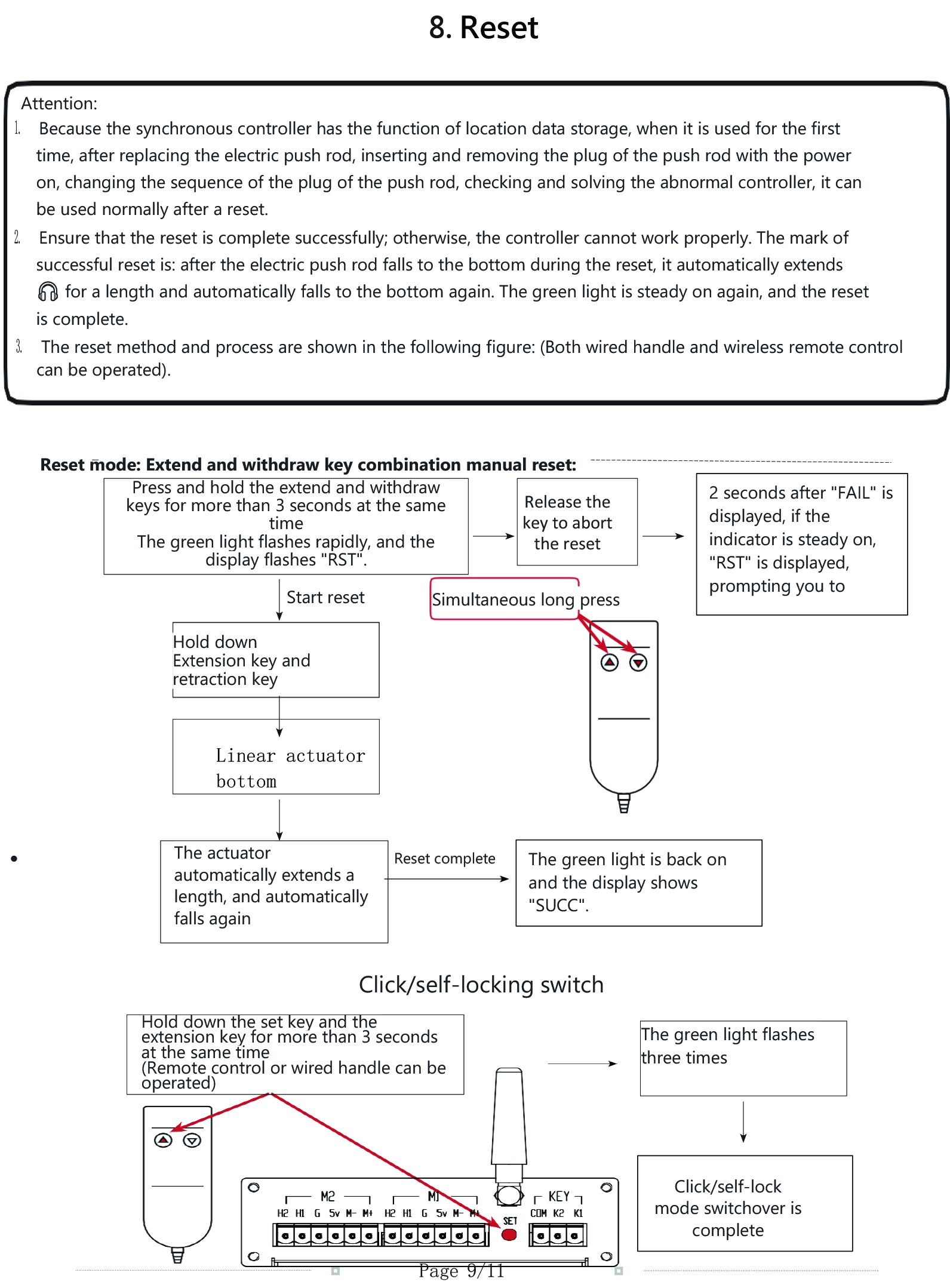

  • 초기 원점 복귀(Homing/Reset): 최초 설치 시 또는 정전 후에는 두 실린더의 축 위치를 완전히 축소(최저점)시켜 원점을 재설정하는 자가 교정(Calibration) 과정이 필요할 수 있습니다.


●switching adapter ●스위치 어댑터 ●핸들 컨트롤 스위치  ●동조 리니어 콘트롤라 ●동조 리니어 액추에이터

●핸드 컨트롤라 ●수동컨트롤라 ●수동 컨트롤라 ●수동 콘트롤러

●2 Hall sensor Actuator remote control●3Hall sensor Actuator remote control

●4Hall sensor Actuator remote control●2 Hall, Effect Actuator remote control system

●Synchronous Function (동조 기능 전기실린더 리모터컨트롤라 )

●Synchronous Function (동조 기능 전동실린더 리모터컨트롤라 )

●동조 전기실린더 리모터컨트롤라 ●동조 전기실린더 리모터컨트롤라

●동조 전동실린더 리모터컨트롤라 ●동조 전동실린더 리모터컨트롤라

●동조 엑츄레이 리모터컨트롤라 ●동조 전기실린더 리모터컨트롤라
