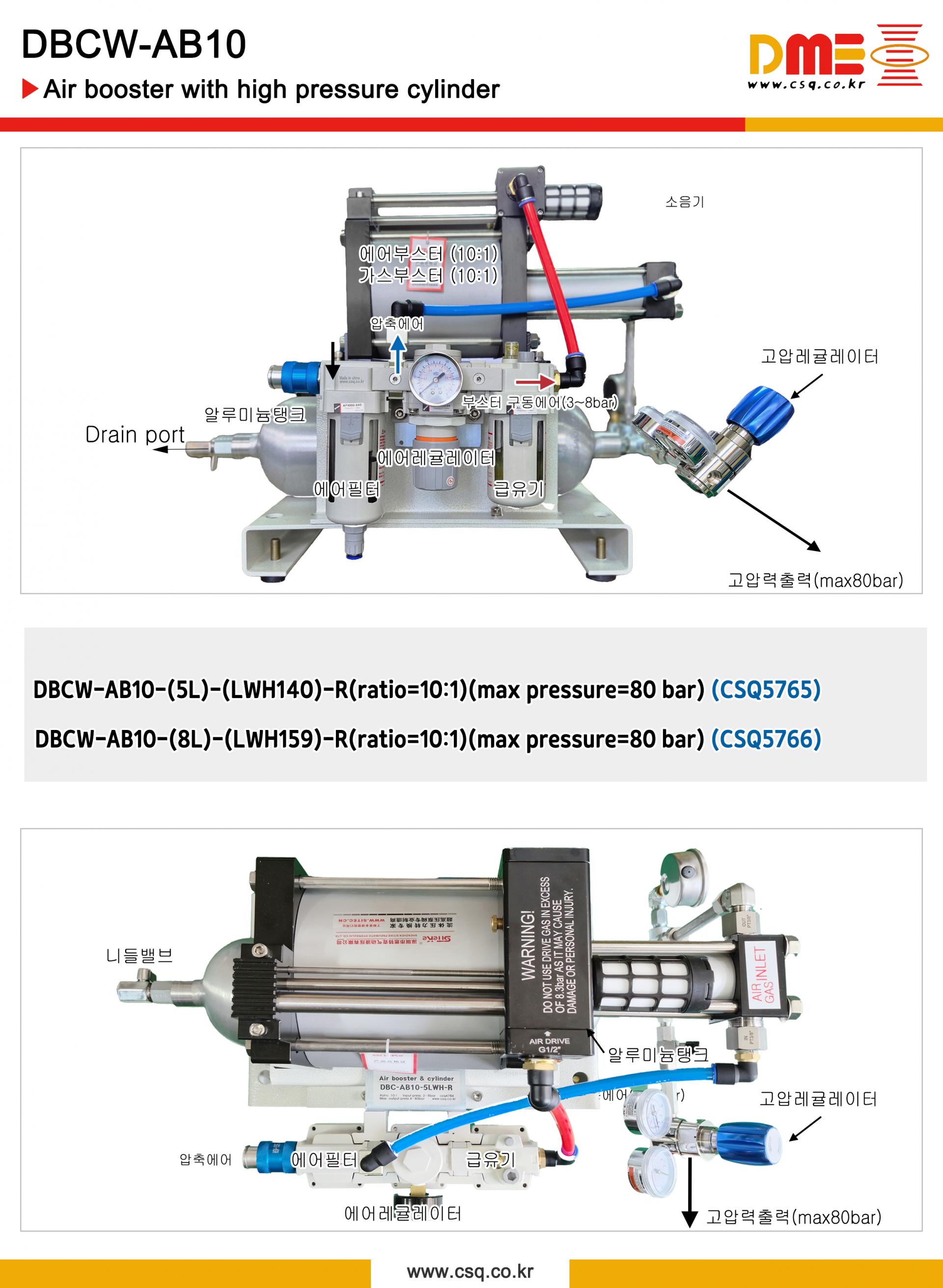

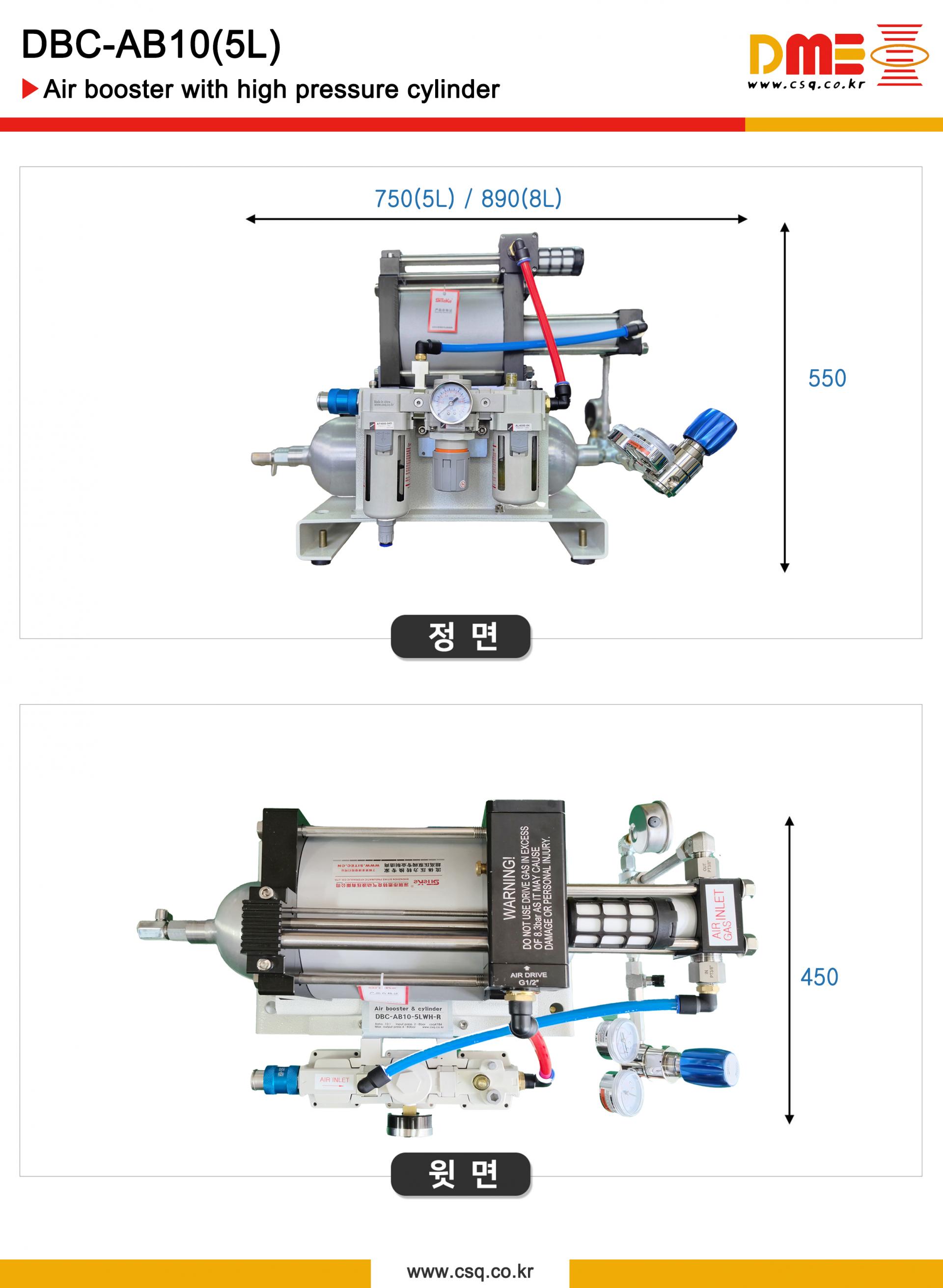

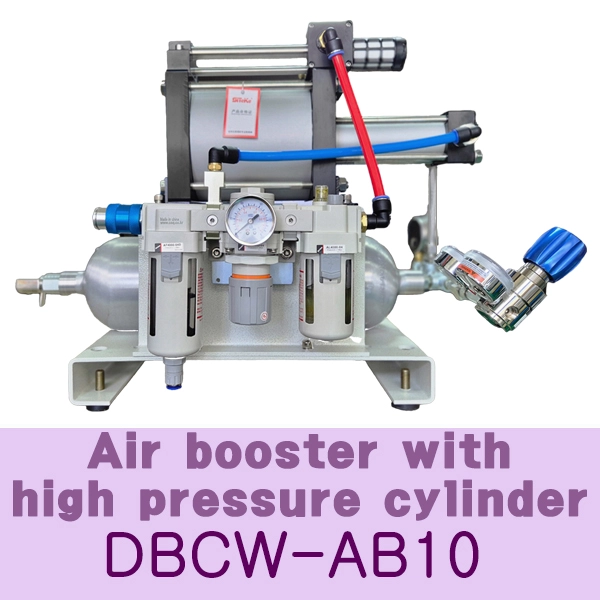

DBCW-AB10-A-5Liter●DBCW-AB10-A-8Liter●Air booster unit + LWI High Pressure Cylinder●에어부스터 유나트+ 양탭 고압력 실린더●에어부스터 유니트 + 양탭 고압 탱크●(ratio=10:1)●(tank=5L, tank=8L)(Max 80bar)●(Sitec,DME)
DBCW-AB10-A 카탈로그 DBC & DLWH 다이아그램
●Air booster,Gas booster (with both Tank, 5L)
●(ratio=10:1) (gas output pressure adjust range=1~80bar)

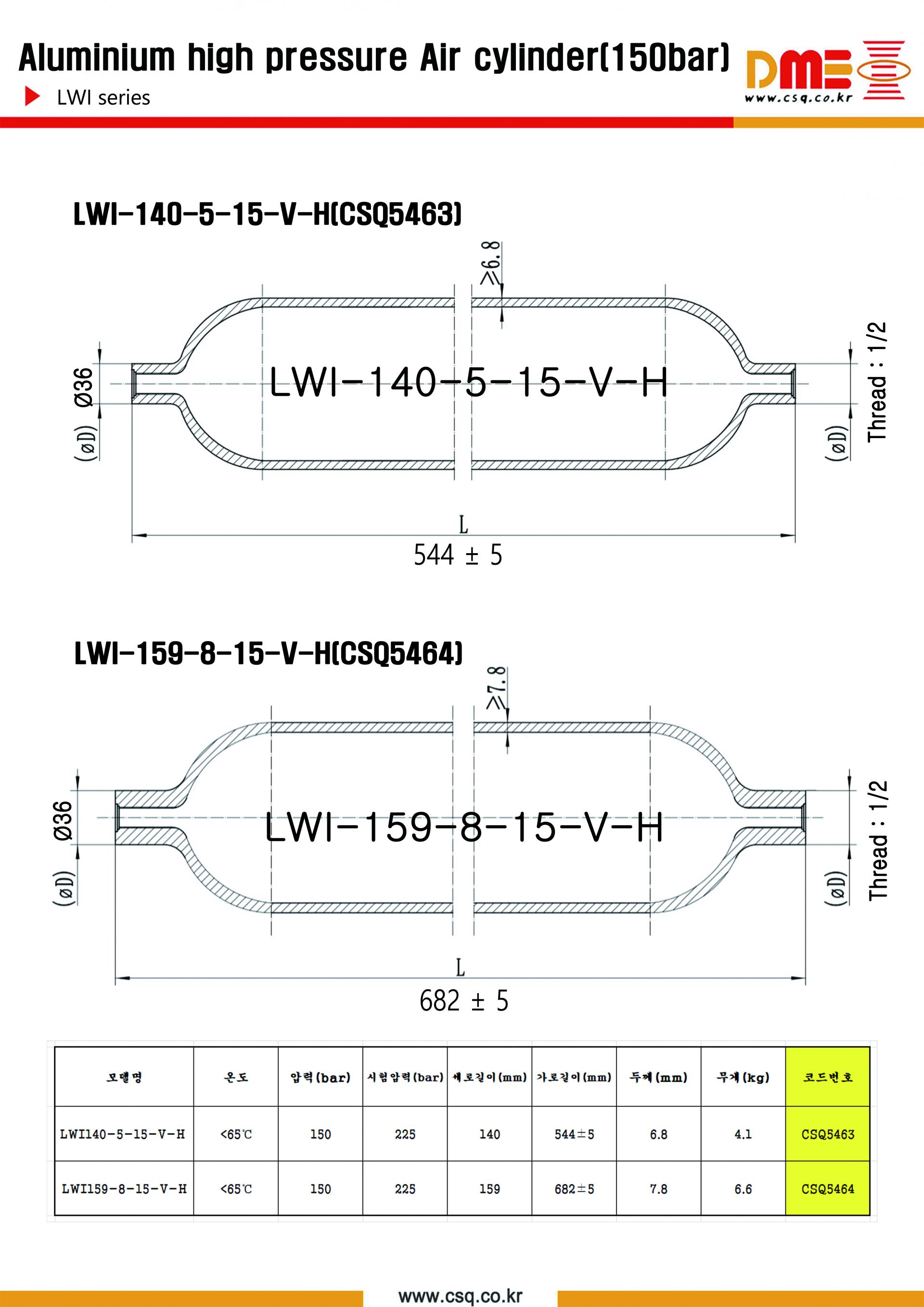

●DBCW-AB10-5L (LWI140-5L-15-V-H)-R (CSQ5765)
●(AB10) + (LWI140-5L-15-V-H) + (SR4B)
●Air booster,Gas booster (with both Tank, 8L)
●(ratio=10:1) (gas output pressure adjust range=1~80bar)
●DBCW-AB10-8L (LWI159-8L-15-V-H)-R (CSQ5766)
●(AB10) + (LWI159-8L-15-V-H) + (SR4B)
●PD=(air Drive input pressure=2~8bar)
●PH=(gas Rising output pressure=20~80bar)
●PO=(gas tank output pressure adjust range=1~80bar)
●PS=(gas input Pressure Rising=Air, He, CO2, H2, Ar, N2, etc)
■Air booster, AB10 특징
에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.
증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고
이때, 회로내 압력은 유지되며 가스 (에어) 사용 누유로 압력이 저하 되면
가스부스터(에어부스터)가 자동으로 작동하여 펌핑되고 최고 압력을 유지한다.
■DBCW-AB10-A-5Liter / DBCW-AB10-A-8Liter는 공압 부품 및 공압 증압 시스템 전문 브랜드인 DME (Sitec)사의 10:1 증압비 에어부스터 유닛(Air Booster Unit)과 LWI 고압 축압 탱크(Cylinder/Tank) 통합형 고압 공압 증압 시스템입니다.
일반 공장 에어 라인 압력(예: 4~8 bar)을 공압식 증압 펌프를 통해 최대 80 bar의 고압 에어/가스 압력으로 상승시킨 뒤, 5 Liter 또는 8 Liter 용량의 LWI 양탭(Both-end Tapped) 고압 레시버 탱크에 충전·저장하여 연속적이고 안정적으로 고압 에어를 공급하도록 설계된 일체형 유닛입니다.
■주요 적용 분야
고압 에어 기밀 및 누설 테스트: 밸브, 파이프, 용기, 열교환기, 자동차 부품의 고압 에어 수밀/기밀 시험
PET 병 성형 및 고압 블로우(Blow) 공정
지그 및 클램프 고압 작동: 단시간에 강한 핑거/클램핑 력을 필요로 하는 공압 클램프 시스템
고압 가스 충전 및 압력 파괴 시험(Burst Test)
기존 에어 라인 국소 증압: 공장 전체 압력을 올리지 않고 특정 장비나 구간만 고압(20~80 bar)이 필요할 때 사용
■기본 기술 사양 요약
| 항목 | 상세 사양 |
| 모델명 | DBCW-AB10-A-5Liter / DBCW-AB10-A-8Liter |
| 증압 비율 | 10 : 1 (Inlet vs Outlet) |
| 입력 에어 압력 (Drive Air) | 2 ~ 8 bar |
| 최대 토출 압력 | 80 bar (Max.) |
| 탱크 용량 | 5 Liter / 8 Liter (LWI 양탭 고압 탱크) |
| 구동 유체 | 에어(Compressed Air), 질소(N2) 등 비부식성 가스 |
| 특징 | 일체형 스탠드 유닛, 전기 불필요(방폭), 안전밸브 기본 포함 |
■설치 및 운용 유의사항
입력 에어 품질 관리: 증압 펌프 내부의 고압 씰(Seal) 및 피스톤 손상을 방지하기 위해 공급 에어 라인 전단에 5㎛ 이하 에어 필터 및 에어 드라이어 설치가 필수적입니다.
안전 압력 설정: 탱크 및 배관 라인의 최고 사용 압력에 맞추어 고압 안전밸브(Safety Valve)가 정격 압력(80 bar 이하)으로 자격 세팅되어 있는지 반드시 확인하세요.
정기 응축수 드레인: 탱크 하부 양탭 포트에 연결된 드레인 밸브를 통해 내부 응축수를 수시로 배출해야 탱크 부식 및 내부 용적 줄어듦을 방지할 수 있습니다.
원산지 Made in korea&China
무게 25kg
