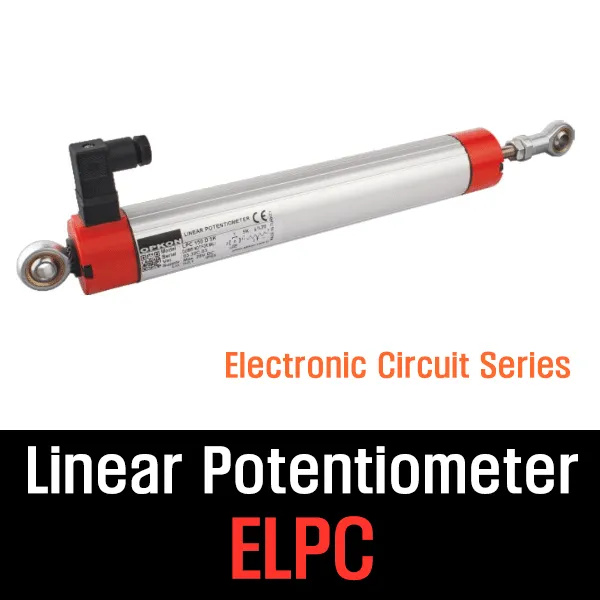

ELPC●Linear potentiometer Electronic Circuit Type●OPKON Position Sensor●Magneto Strictive Absolute Position Sensor●Linear potentiometer-RUBY Series●OPKON 리니어 포텐쇼메타)●(IP65)●(OPKON)
●stroke=(50mm~700mm) (IP65)
●linearity=(0.05%)
●repeatability=(0.01mm)
●resolution=(infinite)
●output=(4~30mA, 0~20mA, 0~10V)
●power supply=(15~30VDC)
●Displacement speed=(5m/s)
●Long mechanical life=(100 million cycles)
●(output=4-20mA) Electronic Circuit Type, Linear potentiometer
●ELPC-50-DI4 (output=4-20mA)-C2
●ELPC-100-DI4 (output=4-20mA)-C2 (csq5846)
●ELPC-200-DI4 (output=4-20mA)-C2
●ELPC-300-DI4 (output=4-20mA)-C2 (DME0172)
●ELPC-400-DI4 (output=4-20mA)-C2 (DME3291)
●ELPC-500-DI4 (output=4-20mA)-C2 (DME9712)
●ELPC-600-DI4 (output=4-20mA)-C2
●ELPC-700-DI4 (output=4-20mA)-C2
●(output=0~10V) Electronic Circuit Type, Linear potentiometer
●ELPC-150-DV10 (output=0~10V)-C2 (DME9720)
■OPKON의 고정밀 리니어 포텐쇼메타(RUBY / ELPC / LPC 등 저항막 방식 변위 센서)
■주요 사양 정리 (Technical Specifications)
| 항목 | 스펙 사양 | 특징 및 의미 |
| 측정 스트로크 (Stroke) | 50 mm ~ 700 mm | 유압/공압 실린더 및 자동화 기계의 행정 거리에 맞춰 선택 |
| 선형성 (Linearity) | ±0.05% FS | 정밀한 직선 변위 측정 정확도 보장 |
| 반복 재현성 (Repeatability) | 0.01 mm | 반복 동작 시 극소한 오차 범위 유지 |
| 분해능 (Resolution) | 무한대 (Infinite) | 아날로그 저항막 방식으로 분해능 제한이 없어 연속적 신호 출력 |
| 출력 신호 (Output) | 4~20mA / 0~20mA / 0~10VDC | 컨트롤러(PLC, 카드 등) 전송용 신호변환 회로 내장형 |
| 공급 전원 (Power Supply) | 15 ~ 30 VDC | 산업용 표준 24VDC 전원 스펙 호환 |
| 변위 속도 (Displacement Speed) | 최대 5 m/s | 고속 측정 환경 지원 |
| 수명 (Mechanical Life) | 1억 회 이상 (100M cycles) | 전도성 플라스틱 저항체 적용으로 우수한 내구성 |
| 보호 등급 (Protection Class) | IP65 | 먼지와 물분사에 대한 높은 방수·방진 등급 |
■주요 적용 및 설치 안내
적용 분야: 사출성형기 형체/임출 위치 측정, 프레스 스트로크 제어, 유·공압 실린더 피드백, 자동화 기계 위치 제어
배선 시 주의사항:
변환 신호형(4~20mA, 0~10V) 제품 사용 시, 공급 전원 polarity(+/-)와 출력 신호선 배선을 정밀하게 확인 후 통전하십시오.
장착 시 샤프트와 기계 축 사이의 꺾임 편차(Eccentricity)를 최소화하기 위해 전용 조인트(Ball joint 또는 Flexible coupling)를 사용하시면 센서 수명을 한층 늘릴 수 있습니다.
원산지 Made in Turkey
무게 1kg
택배 · 기본 3,500원 · 도서산간 배송비 popover
도서산간 지역은 추가운임이 발생한다는 점 참고 부탁드립니다.
"카탈로그 및 자료는 '다운로드' 탭에서 다운받으시면 됩니다"
위 상품은 산업용으로 사용되는 제품으로 사용 방법 및 특성을 충분히 숙지하고 있는 전문 엔지니어나 사용 경험이 있으신 분이 구매하시길 추천드립니다.
제품의 손상과 포장이 훼손된 경우, 사용 후 단순 변심의 경우에는 교환 및 반품이 어렵습니다.
이점 양지하시어 신중히 구매 바랍니다.
