K25HD●K25HD2●(EX-K25HD)●(EX-K25HD2)●싱글 솔레노이드 밸브●더블 솔레노이드 밸브●에어 솔레노이드 밸브●대용량 솔레노이드 밸브●대용량 솔밸브●대형 솔 밸브●(G1/8 F~G2 F)●(0.15~8bar)●(RFS type, RFS)

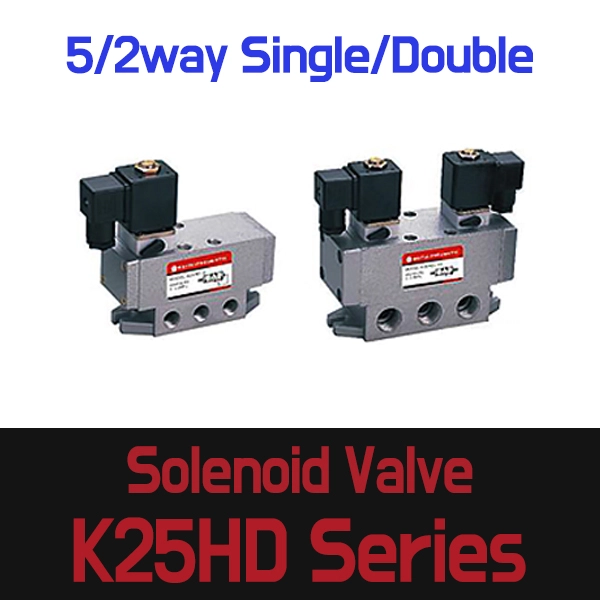

●(5/2way, Single) air Solenoid Valve
●UL인증 AC110V, AC220V, DC24V
●K25HD-06-(orifice=6mm)-2D-AC220V (G1/8 F)
●K25HD-08-(orifice=8mm)-2D-AC220V (G1/4 F)
●K25HD-10-(orifice=10mm)-2D-AC220V (G3/8 F)
●(5/2way, Single) air Solenoid Valve
●UL인증 AC110V, AC220V, DC24V
●K25HD-15-(orifice=15mm)-2D-AC220V (G1/2 F) (DME4991)
●K25HD-20-(orifice=20mm)-2D -AC220V (G3/4 F) (DME6817)
●K25HD-25-(orifice=25mm)-2D-AC220V (G1 F) (DME6819)
●K25HD-32-(orifice=32mm)-2D-AC220V (G11/4 F) (DME6820)
●K25HD-40-(orifice=40mm)-2D-AC220V (G11/2 F) (DME6821)
●K25HD-50-(orifice=50mm)-2D-AC220V (G2 F) (DME6822)

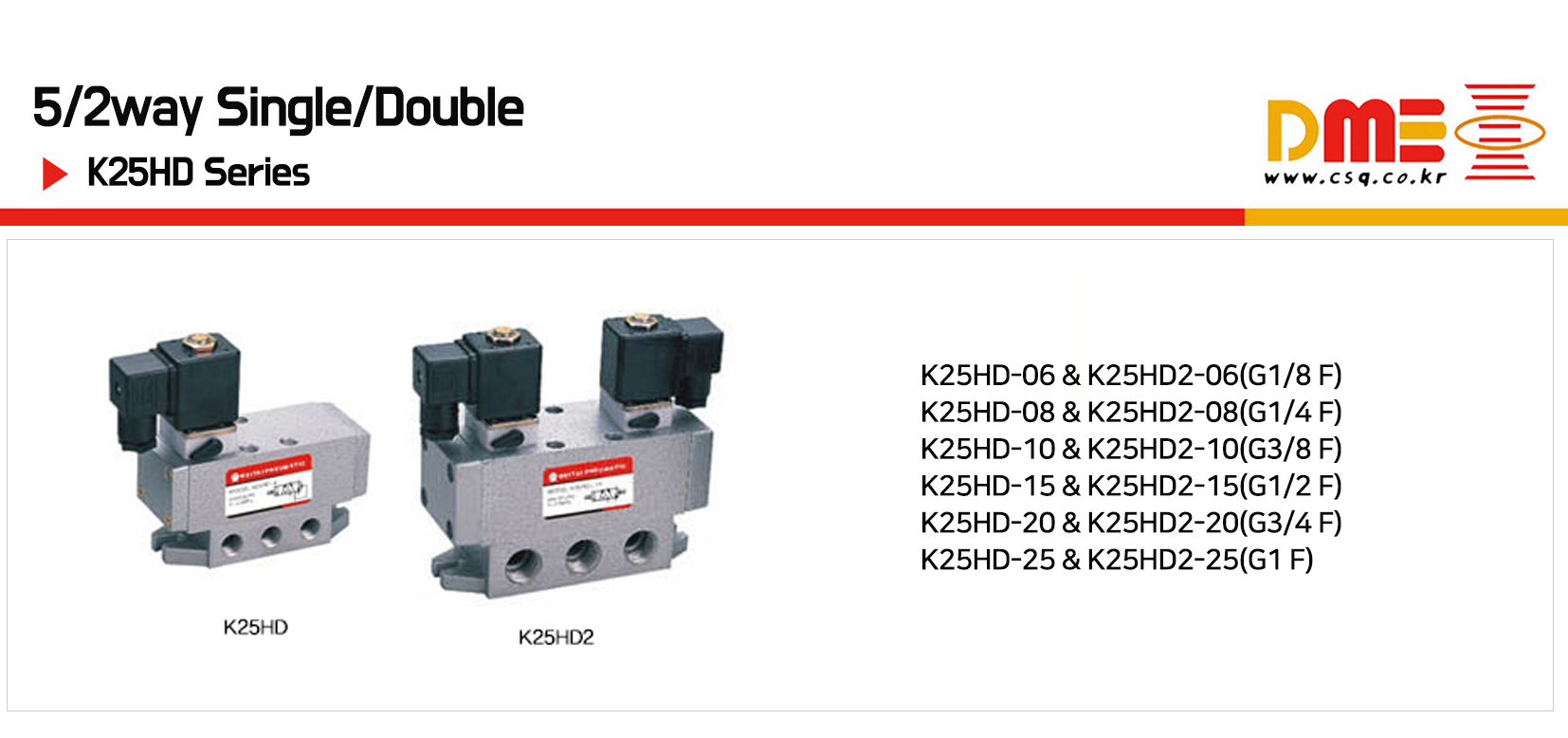

●(5/2way, Double) air Solenoid Valve
●UL인증 AC110V, AC220V, DC24V
●K25HD2-6-(orifice=6mm) (G1/8)
●K25HD2-8-(orifice=8mm) (G1/4)
●K25HD2-10-(orifice=10mm) (G3/8)
●K25HD2-15-(orifice=15mm)-2D-AC220V (G1/2 F) (DME6745)
●K25HD2-20-(orifice=20mm) (G3/4)
●K25HD2-25-(orifice=25mm) (G1)
■(5/2way, Single) EX-Proof air solenoid valve
■(5/2way, Single) (방폭솔레노이드밸브, EX coil=SB281)
●EX-K25HD-15-(orifice=15mm)-(SB281)-2D-AC220V (G1/2 F) (csq1131)
■standard coil=(SB050,일반)
■EX coil=(SB281 EX) ( EX coil=EX mb l/ll T4) (CNEx13.1599X)
■(bottom dia=13mm-top dia=13mm) (height=42mm)
■국내 공압 제어 전문 기업 RFS (알에프에스)의 K25HD (싱글) / K25HD2 (더블) 및 방폭형 EX 시리즈 (5/2way 대용량 공압 솔레노이드 밸브) 사양 요약입니다.
■K25HD 시리즈는 복동 공압 실린더 및 공압 액추에이터 제어에 사용되는 5포트 2위치(5/2way) 대유량/대형 공압 솔레노이드 밸브입니다. K25HD는 싱글 솔레노이드(Spring Return), K25HD2는 더블 솔레노이드 방식이며, EX-K25HD / EX-K25HD2 모델은 내압 방폭 코일(Explosion-Proof Coil)을 탑재하여 가스·화학·도장 플랜트 등 폭발 위험 구역에 최적화되어 있습니다.
■주요 모델 및 작동 방식 구분
| 모델명 | 작동 방식 | 코일 타입 | 대표 유체 포트 규격 |
| K25HD-06 ~ 50 | 5/2way 싱글 솔레노이드 (Spring Return) | 표준 DIN 코일 | G 1/8" F ~ G 2" F (암나사) |
| K25HD2-06 ~ 50 | 5/2way 더블 솔레노이드 (Detent / 위치유지) | 표준 DIN 코일 | G 1/8" F ~ G 2" F (암나사) |
| EX-K25HD-06 ~ 50 | 5/2way 방폭형 싱글 솔레노이드 | 내압 방폭 코일 (Ex d) | G 1/8" F ~ G 2" F (암나사) |
| EX-K25HD2-06 ~ 50 | 5/2way 방폭형 더블 솔레노이드 | 내압 방폭 코일 (Ex d) | G 1/8" F ~ G 2" F (암나사) |
■주요 기술 사양 (Technical Specifications)
| 항목 | 상세 사양 |
| 대표 모델명 | K25HD / K25HD2 시리즈 (표준형) / EX-K25HD / EX-K25HD2 (방폭형) |
| 밸브 위치 및 포트 | 5포트 2위치 (5/2way) - P(공급), A/B(출력), R1/R2(배기) |
| 사용 압력 범위 | 0.15 ~ 0.8 MPa (1.5 ~ 8 bar) |
| 배관 연결 규격 | G 1/8", G 1/4", G 3/8", G 1/2", G 3/4", G 1", G 1-1/2", G 2" F |
| 사용 전압 | AC 220V (50/60Hz) (표준) / AC 110V, DC 24V (옵션) |
| 방폭 등급 (EX 모델) | Ex d II BT4 / Ex d II CT4~CT6 (가스/증기 위험 지역 대응) |
| 사용 유체 / 온도 | 압축공기(Air), 여과된 청정 공기 / -5℃ ~ 60℃ |
| 바디 재질 | 고강도 알루미늄 다이캐스팅 (Aluminum Die-casting) / 황동 internal 파트 |
| 씰링 재질 | NBR (Standard) / FKM (고온·내화학 옵션) |
| 보호 등급 | IP65 (방진/방수) / 방폭 단자함 일체형 구조 |
■주요 적용 분야
대형 공압 실린더 제어: 대구경 복동 공압 실린더의 고속 전진·후진 제어
공압 밸브 액추에이터 구동: 버터플라이 밸브, 볼 밸브용 90도 회전식 공압 액추에이터 제어
석유화학, 가스, 도장 플랜트 (EX 방폭형): 인화성 가스/증기 분위기 구역의 자동화 설비
산업용 공정 자동화 시스템: 대유량 공압 라인의 리턴 및 방향 전환 제어
원산지 Made in China
무게 1kg
