IR●IRQ4●IRQ3●IRQ2●Proximity sensor●각주형 일반형 근접센서●Proximity sensor●프록시미티 센서●각주형 일반형 근접 센서●오토 스위치●근접 스위치●(RFS)
●IRQ4 ●IRQ3 ●IRQ2

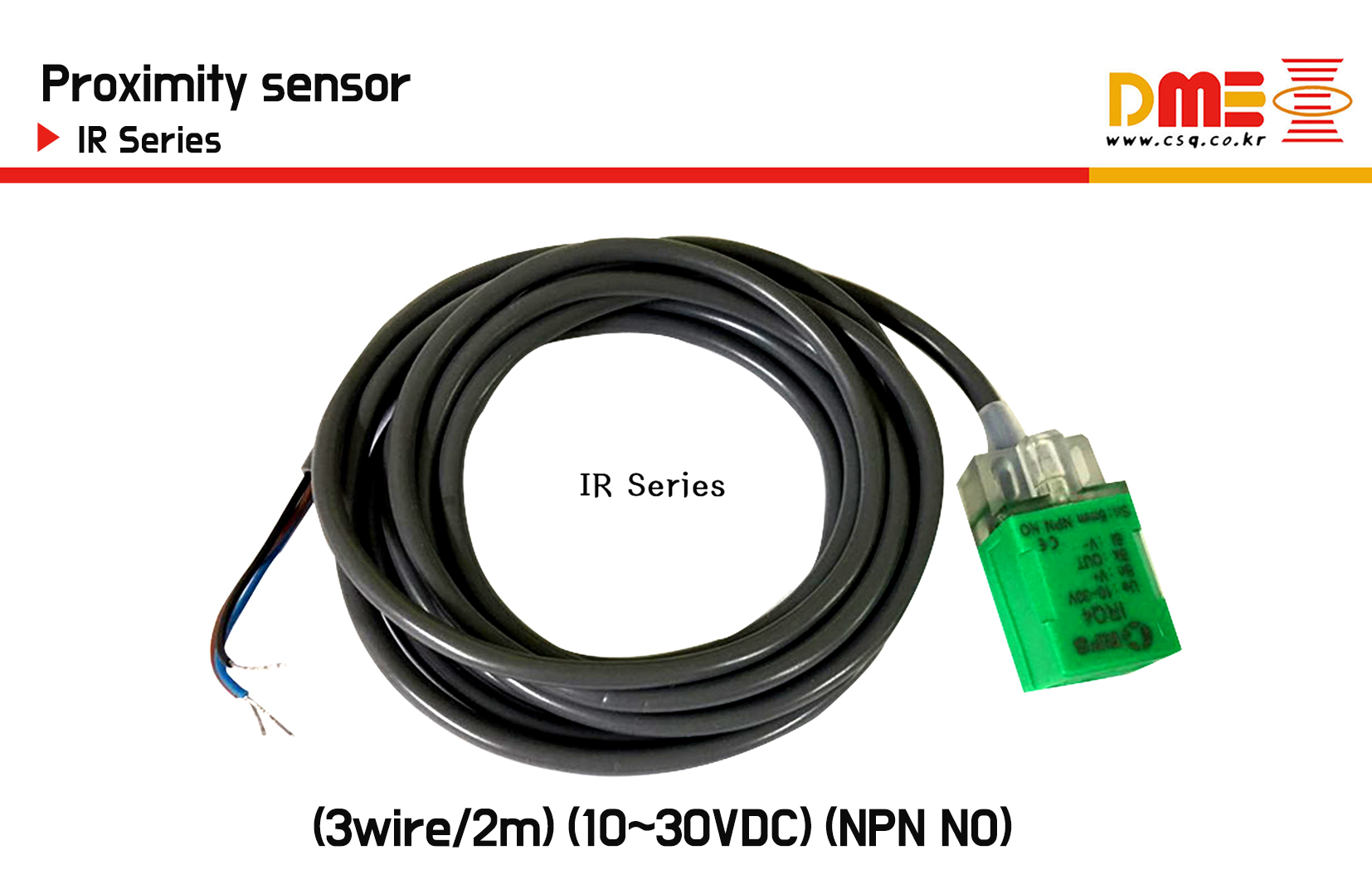

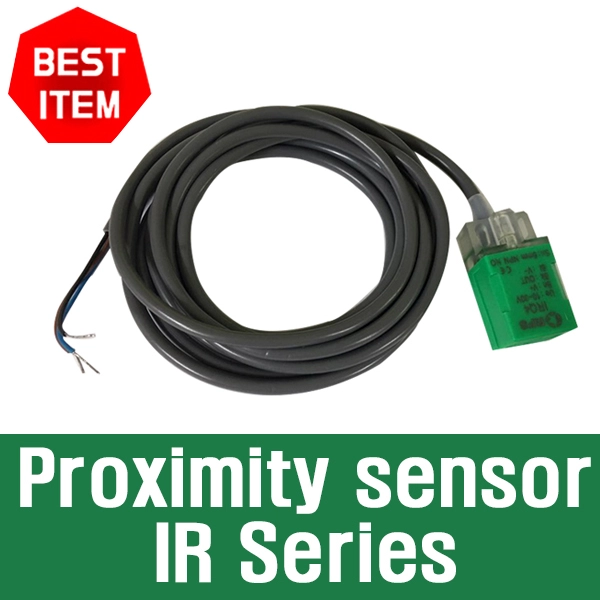

●(IR) square Cyindrical proximity sensor
(wire=3wire) (wire length=2m)(output=NPN, NO)
(power suppuy voltage=10~30VDC)
●IRQ4-05N1-D1W1M2 (CSQ0056)
(sensing distance=5mm) (18mmx18mmxL35mm) (600HZ)
●RQ4-08N1-D1W1M2 (CSQ2248)
(sensing distance=8mm) (18mmx18mmxL35mm) (600HZ)
●IRQ4A-05N1-D1W1M2 (CSQ2249)
(sensing distance=5mm)(18mmx18mmxL29mm) (600HZ)
●IRQ4A-08N1-D1W1M2 (CSQ2250)
(sensing distance=8mm) (18mmx18mmxL29mm) (600HZ)
■RFS 각주형(사각형) 일반형 근접센서 라인업 (IR, IRQ2, IRQ3, IRQ4 시리즈) 사양 및 주요 특징입니다. 금속(철, 스텐 등) 감지 대상체가 센서 검출면에 접촉하지 않고 접근할 때 위치 신호를 출력하는 유도형(Inductive) 감지 스위치로, 원주형(원통형) 대비 평평한 면에 볼트 2개로 간편하게 밀착 취부할 수 있는 직경 사각형 하우징 구조입니다.
■대표 규격 및 모델 구분
| 규격 분류 | 모델명 | 하우징 외형 크기 (W×H×D) | 감지 면 방향 | 검출 거리 (Sn) |
| 소형 각주형 | IRQ2 | 소형 프레임 (약 17×17×28mm) | 상면 또는 전면 검출 | 2mm ~ 4mm |
| 중형 각주형 | IRQ3 | 중형 표준 프레임 (약 18×18×35mm) | 전면/상면 선택 | 5mm |
| 표준 각주형 | IRQ4 | 표준 프레임 (약 25×25×50mm / 30mm급) | 상면 검출 | 7mm ~ 10mm |
| 플랫/각주 범용 | IR 시리즈 | 기종별 규격 상이 (PS/PFI 호환형) | 전면/상면 검출 | 2mm ~ 10mm |
■기술 사양 (Technical Specifications)
제조 : RFS (Autonics PS/PFI 시리즈 등 표준 각주형 호환)
검출 방식: 유도형 (Inductive Type - 자성 금속 감지)
표준 검출체: 철 (Iron, 12×12×1mm / 18×18×1mm / 30×30×1mm 등 규격별 차등)
사용 전압: DC 12-24V (사용 범위 DC 10-30V)
출력 형상: NPN Open Collector (N.O. / N.C.) 또는 PNP 선택
배선 방식: 배선 인출형 (Cable Type, 표준 케이블 2m)
보호 구조: IP67 (방수/방유 완전 밀폐 구조)
동작 표시등: 적색 LED 동작 표시등 (검출 시 점등)
■핵심 기능 및 구조적 특징
평면 직접 취부 간편성:
원통형 센서와 달리 전용 홀더 브라켓 없이 장비의 평평한 외벽이나 프레임에 M3/M4 볼트 2개만으로 단단하게 고정할 수 있습니다.
우수한 노이즈 차단 및 내구성:
서지(Surge) 흡수 회로 및 역전극 보호 회로가 내장되어 있어 공장에 내재된 인버터, 모터 전자기 노이즈 환경에서도 오작동을 방지합니다.
다양한 검출 방향 선택:
기계 구조상의 제약에 맞춰 상면(Top Detection) 및 전면(Front Detection) 감지 타입을 선택할 수 있어 좁은 틈새나 스트로크 끝단 감지에 용이합니다.
■주요 적용 분야
자동화 이송 라인: 컨베이어 스토퍼(Stopper) 위치 감지 및 팔레트 도착 확인
공작기계 및 산업용 로봇: 툴 체인저(ATC) 정위치, 슬라이드 테이블 전/후진 한계점 감지
물류 및 패키징 기계: 상자/용기 이송 위치 및 커버 개폐 확인
원산지 Made in China
무게 1kg
최소 주문 금액 0원
최소 구매 수량 3
