CS728A-15A-SMD●CS728A15A●2/2way NC Timer Drain Valve●RFS 타이머 드레인밸브●RFS 자동 드레인밸브●RFS 오토드레인 밸브●RFS 타임 드레인 밸브●RFS 타이마 드레인밸브●Automatic Drain Valve●time control drain valve●(G1/2 F)(G1/2 M)●(0~16bar)●(RFS)
●(2/2way, NC, bress) (Automatic drain valve CS728A-15A with SMD)
(pressure=0~16bar) (temp=0~80ºC) (orifice=3.5mm)
(input=G1/2 M) (output=G1/2 F)
●CS728A-15A-SMD-1D-AC110V (G1/2 M) (G1/2 F) (DME8254)
●CS728A-15A-SMD-2D-AC220V (G1/2 M) (G1/2 F) (DME1994)
●CS728A-15A-SMD-8D-DC24V (G1/2 M) (G1/2 F) (DME8026)
●(only, 2/2way, NC, bress, solenoid valve CS728A -15A)
(pressure=0~16bar) (temp=0~80ºC) (orifice=(3.5mm)
(input=G1/2 M) (output=G1/2 F)
●CS728A-15A--2D-AC220V (G1/2 M) (G1/2 F) (DME7289)
●CS728A-15A-1D-AC110V (G1/2 M) (G1/2 F) (DME8256)
●CS728A-15A-8D-DC24V (G1/2 M) (G1/2 F) (DME7290)
●(only, Timer SMD-720)
●SMD-720 (SB234)-(24~240V AC/DC) (50~60Hz) (DME2044)
On Time=0.5~10sec) (Off Time=0.5~45min)

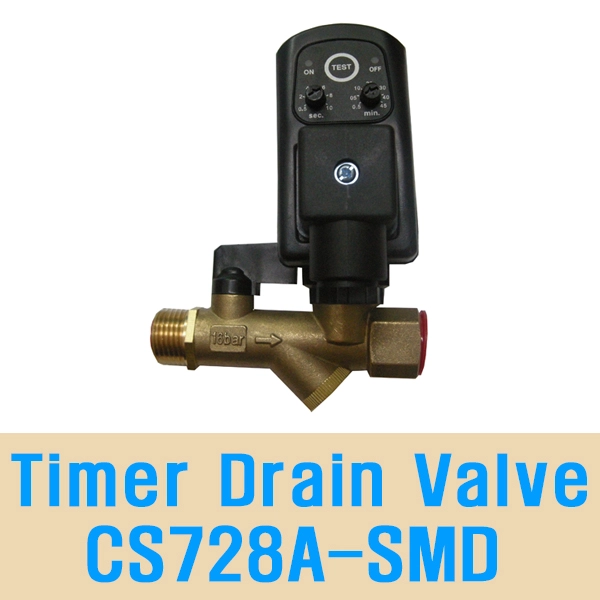

■RFS (알에프에스)의 CS728A-15A-SMD (G 1/2" 수/암겸용 포트 / 타이머 일체형 자동 드레인 밸브)
CS728A-15A-SMD는 에어 컴프레서, 에어 드라이어, 에어 리시버 탱크 및 라인 필터 하단에 정기적으로
발생하는 응축수(드레인)를 지정된 시간 주기(OFF Time)와 배출 시간(ON Time)에 맞춰 자동으로
배출해 주는 일체형 타이머 오토 드레인 밸브(Automatic Timer Drain Valve)입니다.
입·출력 포트에 G 1/2" 숫나사(Male)와 암나사(Female)가 함께 형성되어 있어 배관 연결이 매우 편리합니다.

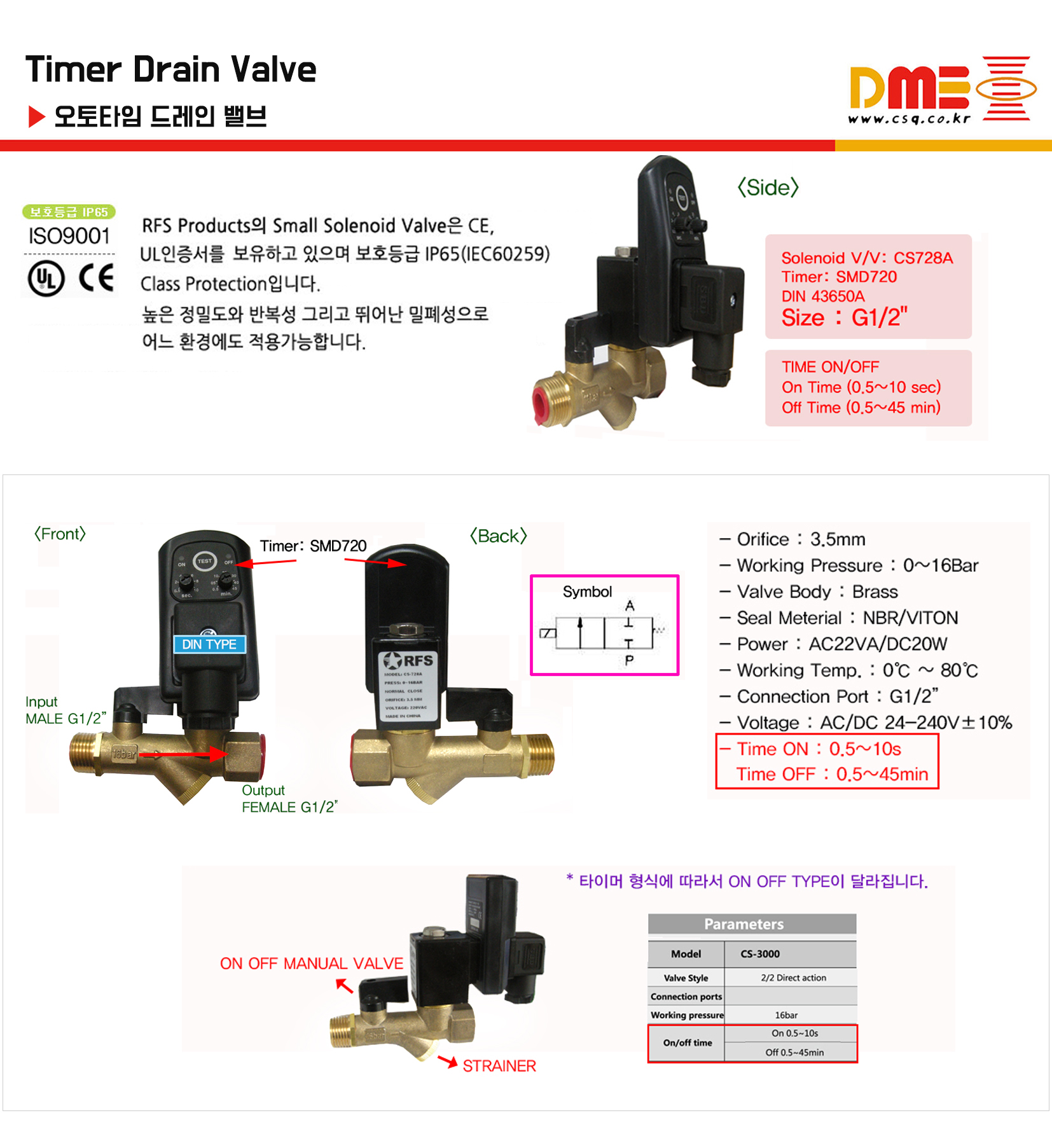

■주요 기술 사양 (Technical Specifications)
| 항목 | 상세 사양 |
| 대표 모델명 | CS728A-15A-SMD (CS728A15A) |
| 작동 방식 | 2포트 2위치 (2/2way) 파일럿/직동 복합 작동형 솔레노이드 밸브 |
| 기본 상태 | NC (Normally Closed) - 전원 OFF 시 닫힘 |
| 사용 전압 | AC 220V (50/60Hz) (기본) / AC 110V, DC 24V 선택 가능 |
| 결합 타이머 | SMD 타이머 모듈 일체형 (배출 주기 및 시간 조절 가변) |
| 배출 시간 (ON Time) | (On Time=0.5~10sec) |
| 배출 주기 (OFF Time) | (Off Time=0.5~45min) |
| 배관 포트 규격 | G 1/2" F (암나사) & G 1/2" M (숫나사) 겸용 구조 |
| 사용 압력 범위 | 0 ~ 1.6 MPa (0 ~ 16 bar) |
| 사용 유체 / 온도 | 압축공기(Air), 응축수(Drain) / -10℃ ~ 80℃ |
| 오리피스 및 재질 | 황동(Brass) 바디 / FKM(불소) 정밀 씰링 |
| 방수 및 보호 등급 | IP65 (DIN 43650A 커넥터 방수/방진 구조) |
| 수동 기능 | 전면 TEST 버튼 (수동 즉시 드레인 배출) |
■주요 적용 분야
산업용 에어 컴프레서: 토출측 및 드레인 포치 하부 자동 배출
에어 리시버 탱크 (Air Receiver Tank): 탱크 하단 응축수 고임 방지 및 자동 드레인
냉동식 / 흡착식 에어 드라이어: 드라이어 내부 응축수 분리기 하단
에어 메인 라인 필터 & 세퍼레이터: 수분 분리 필터 하부 오토드레인 밸브
원산지 Made in China
무게 1kg
